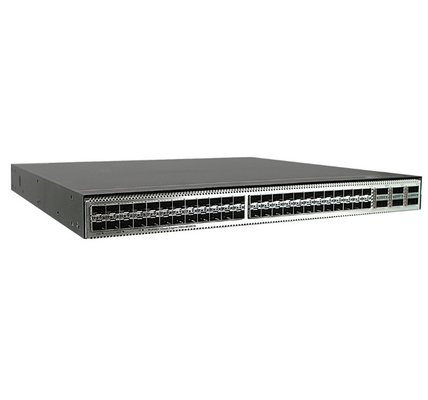

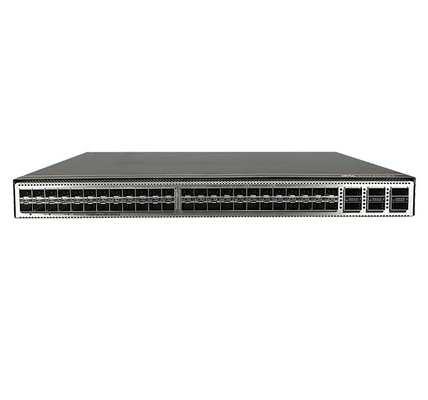

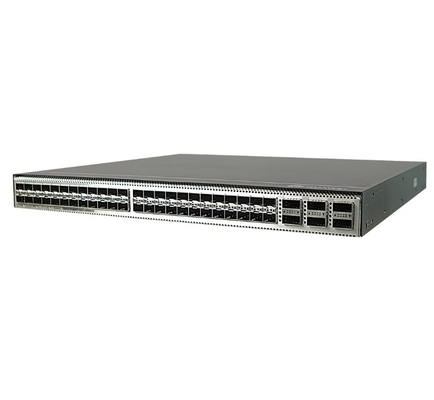

CE6863-48S6CQ-F Specificatie |
| Artikel 1 | Beschrijving |
| Fysieke specificaties | - Afmetingen (H x W x D)
- Basis afmetingen (exclusief de uit de carrosserie uitsteekende delen): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inch x 17,4 inch x 16,5 inch)
- Maximale afmetingen (de diepte is de afstand van de poorten op het voorpaneel tot het handvat op het achterpaneel): 43,6 mm x 442,0 mm x 446,1 mm (1,72 inch x 17,4 inch x 17,6 inch)
|
| Milieuparameters | Temperatuur | - Werktemperatuur: 0 °C tot 40 °C (32 °F tot 104 °F) op een hoogte van 0-1800 m (0-5906 ft)
NB: Wanneer de hoogte 1800-5000 m (5096-16404 ft) bedraagt, daalt de hoogste werktemperatuur met 1 °C (1.8 °F) telkens wanneer de hoogte met 220 m (722 ft) toeneemt. - Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
|
| Relatieve luchtvochtigheid | 5% RH tot 95% RH, niet-condenserend |
| Hoogte | < 5000 m (16404 ft) |
| Geluid (geluidsdruk, 27°C) | - Airflow van achter naar voren: < 58 dBA
- Voor-achter luchtstroom: < 57 dBA
|
| Vermogensspecificaties | Typ van de energiebron | AC/DC/HVDC |
| AC-toevoer | - Nominale invoerspanning: 100 V AC tot 240 V AC, 50/60 Hz
- Maximaal inslagspanningsbereik: 90 V AC tot 290 V AC, 47 Hz tot 63 Hz
|
| Gelijkstroomtoevoer | - Nominale spanningsbereik: -48 V DC tot -60 V DC
- Maximaal spanningsbereik: -38,4 V DC tot -72 V DC
|
| Hoge-spanning gelijkstroomtoevoer | - 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
- Nominale spanningsbereik: 240 V DC
- Maximaal spanningsbereik: 190 V DC tot 290 V DC
- De in punt 1 bedoelde parameters zijn van toepassing op de volgende modules:
- Nominale spanningsbereik: 240 V DC tot 380 V DC
- Maximaal spanningsbereik: 190 V DC tot 400 V DC
|
| Nominale invoerstroom | - 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
- 8 A (100 V AC tot 240 V AC)
- 4 A (240 V gelijkstroom)
- 1000 W gelijkstroommodule (PDC1000S12-serie): 30 A (-48 V gelijkstroom tot -60 V gelijkstroom)
- 1200 W hoogspanningsgelijkstroommodule (PHD1K2S12 serie): 8 A
|
| Vermogenverbruik van het chassis | Maximaal energieverbruik | 384 W |
| Typisch energieverbruik | - 226 W (100% doorvoer, SFP28-snelheidskabels op 48 poorten en QSFP28-snelheidskabels op 6 poorten, dubbele vermogensmodules)
- 261 W (100% doorvoer, optische modules voor korte afstand op alle optische poorten, dubbele vermogen modules)
|
| Warmteafvoer van het chassis | Maximale warmteafvoer | 1310 BTU/uur |
| Typische warmteafvoer | - 771 BTU/uur (100% doorvoer, SFP28-snelheidskabels op 48 poorten en QSFP28-snelheidskabels op 6 poorten, dubbele vermogensmodules)
- 891 BTU/uur (100% doorvoer, optische modules voor korte afstand op alle optische poorten, dubbele vermogen modules)
|
| Overspanningsbescherming | Stroommodule: - AC: 6 kV in normale modus en 6 kV in differentiële modus
- DC: 4 kV in de normale modus en 2 kV in de differentiële modus
- HVDC: 4 kV in normale modus en 2 kV in differentiële modus
|
| Warmteafvoer | Warmteafvoermodus | Luchtkoeling |
| Luchtstroom | Voor-naar-achter of achter-naar-voor, afhankelijk van de ventilatormodules en de vermogensmodules |
| Betrouwbaarheid en beschikbaarheid | Back-up van de voedingsmodule | 1+1 back-up |
| Back-up van de ventilatormodule | Het apparaat ondersteunt 3+1 back-up van ventilatormodules die in warm standby-modus werken.U wordt geadviseerd om de defecte ventilator module onmiddellijk te vervangen. |
| Hot swap | Ondersteund door alle vermogen modules en ventilator modules |
| Gemiddelde tijd tussen storingen (MTBF) | 47.81 jaar |
| Gemiddelde tijd tot reparatie (MTTR) | 1.95 uur |
| Beschikbaarheid | 0.9999962836 |
| Technische specificaties | Verwerker | 1.4 GHz, vierkern |
| DRAM-geheugen | 4 GB |
| NOR Flash | 64 MB |
| NAND Flash | 4 GB |
| Stapel | Servicepoort die de stapelfunctie ondersteunt | 25GE optische poorten en 100GE optische poorten |
| Certificering | - Naleving van veiligheidsnormen
- Naleving van EMC-normen
- Naleving van milieunormen
|
