Productdetails:
|
| Modelnummer: | S12700e-4 | Product: | Huawei s12700e-4 de Reeksschakelaars van CloudEngine S12700E |
|---|---|---|---|
| Transmissietarief: | 10/100/1000Mbps | Schakelaarcapaciteit: | 19.2 Tbps/28.8 Tbps |
| Omschakelingscapaciteit: | 19.2 Tbps/28.8 Tbps | SFU-Groeven: | 2 |
| VXLAN: | De gateways van VXLAN L2 en L3- | Functie: | VLAN-Steun |
| Markeren: | Cloudengine S12700E Chipsets,S12700e-4 de Schakelaars van Huawei Cloudengine,VXLAN L2 Huawei Cloudengine |
||
Huawei S12700E - 4 van de Reeksschakelaars van CloudEngine S12700E krachtige chipsets
Verschijning en Structuur
Het s12700e-4 chassis is hoog U 10 (1 U = 44,45 mm). Wanneer het chassis geen geïnstalleerde kaders van het kabelbeheer heeft, zijn de afmetingen (H x W x D) 441,7 mm x 442 mm x 517,4 mm. Wanneer het chassis geïnstalleerde de kaders van het kabelbeheer heeft, zijn de afmetingen (H x W x D) 441,7 mm x 442 mm x 585 mm.

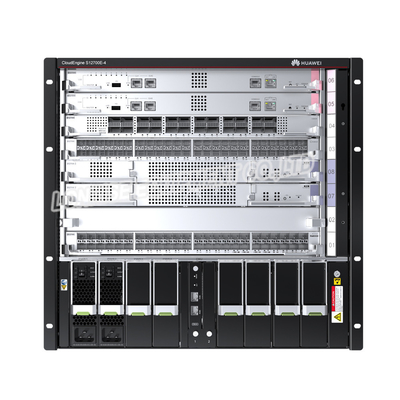

toont de voorstructuur van de s12700e-4 chassis.
| 1. Twee MPUs |
2. Vier van de volgende de dienstkaarten kunnen worden geïnstalleerd:
NOTA:
De kaarten door een schakelaar worden gesteund hangen van de softwareversie die af. Voor details, zie het Hulpmiddel van de Hardwarevraag. |
3. Twee SFUs |
4. Een paar van het opzetten van steunen NOTA:
De het opzetten steunen worden gebruikt om de chassis in een kabinet te beveiligen. |
| 5. Vier machtsmodules | 6. Twee CMUs |
7. Vooresd hefboom NOTA:
De grondterminal van een ESD polsriem kan in deze hefboom worden opgenomen. De ESD polsriem kan ESD bescherming bieden wanneer het chassis betrouwbaar aan de grond wordt gezet. |
8. De kaders van het kabelbeheer NOTA:
De de kaders afzonderlijke kabels van het kabelbeheer op verschillende kaarten en hulp leiden kabelsoppasser. |
| 1. Twee Ventilatormodule |
2. Achteresd hefboom NOTA:
De grondterminal van een ESD polsriem kan in deze hefboom worden opgenomen. De ESD polsriem kan ESD bescherming bieden wanneer het chassis betrouwbaar aan de grond wordt gezet. |
3. JG grondterminal NOTA:
Kan twee-gat OT de terminal van een grondkabel aan de schroeven worden aangesloten om de chassis aan de grond te zetten. |
4. Luchtfilter NOTA:
De luchtfilter verhindert stof de chassis in te gaan. |
|
5. Een paar verwijderbare handvatten NOTA:
U kunt deze handvatten op twee kanten van de chassis installeren om de chassis op te heffen. |
- | - | - |
Specificaties van de s12700e-4 reeksenschakelaars
|
Punt |
Beschrijving |
|---|---|
| Aantal LPU-groeven | 4 |
| Aantal MPU-groeven | 2 |
| Aantal SFU-groeven | 2 |
| Aantal ventilatorgroeven | 2 |
| Aantal groeven van de machtsmodule | 4 |
| Aantal CMU-groeven | 2 |
| Havendichtheid per chassis | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| Installatie | De schakelaar kan in een kabinet van N66E of N68E-, één kabinet voor één of twee chassis worden geïnstalleerd. |
| Het systeem van de clusterschakelaar (CSS) | De diensthaven het groeperen zich |
|
Maximum (volledig) gevormde machtsconsumptie NOTA:
De waarde van de hittedissipatie van een chassis is gelijk aan de huidige machtsconsumptie. |
3344 W |
| Machtsspecificaties |
|
| Afmetingen (H x W x D, zonder rek-steun steunen) |
|
| (Volledig leeg/gevormd) gewicht | 24.5 kg/66 kg (54 lb/145.5 pond) |
| Betrouwbaarheid en beschikbaarheid |
NOTA:
De voorafgaande waarden worden berekend gebaseerd op de typische configuratie van het product. De werkelijke waarden zullen afhankelijk van de modules variëren op het product worden geïnstalleerd dat. |
| Milieuspecificaties |
|
| Lawaai onder normale temperatuur (geluidsvermogen) | ≤ 78 dB (A) |
| Certificatie |
|
| Artikelnummer | 02115869 |
