Productdetails:
|
| Model: | S7712 | Productnaam: | S7700 Onderneming die van Reeks de Slimme Gigabit POE Netwerkschakelaar S7712 verpletteren |
|---|---|---|---|
| Functie: | LACP, SNMP, Stapelbaar, VLAN-Steun, Stapelbare LACP, | Schakelaarcapaciteit: | 4.64 Tbps, 4,64 Tbps |
| Afmetingen (H x Wx D mm): | 663.9, 10U *442*517.4 | Chassisgewicht: | 25KG |
| Transmissietarief: | 10/100/1000Mbps | haven Communicatie Wijze: | Volledige - duplex & Half - duplex |
| Doorstuurprestaties: | 3480Mpps | MPU-Groef: | 2 |
| Hoog licht: | De Reeksschakelaars van LACP Huawei S7700,de Schakelaars van 3480Mpps Huawei S7712,2 de Slimme Verpletterende Schakelaar van MPU S7700 |
||

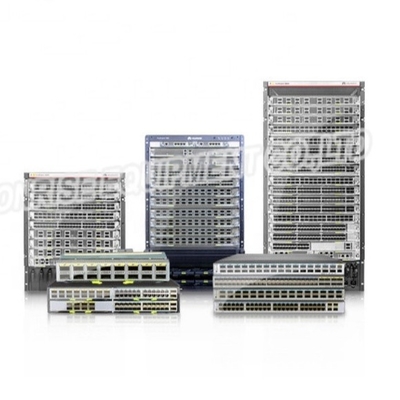

De Huaweis7712 S7700 Reeks schakelt originele nieuwe voorraad voor voorzien van een netwerkfabrikant
Verschijning en Structuur
Het S7712-chassis is hoog U 15 (1 U = 44,45 mm). Wanneer het chassis geen geïnstalleerd kader van het kabelbeheer heeft, zijn de afmetingen (H x W x D) 663,9 mm x 442 mm x 517,4 mm. Wanneer het chassis geïnstalleerde de kaders van het kabelbeheer heeft, zijn de afmetingen (H x W x D) 663,9 mm x 442 mm x 585 mm.
toont het vooraanzicht van S7712-chassisstructuur.
|
1. Twaalf van de volgende de dienstkaarten kunnen worden geïnstalleerd:
|
2. Twee MPUs |
3. Een paar van het opzetten van steunen NOTA:
De het opzetten steunen worden gebruikt om de chassis in het kabinet te beveiligen. |
| 4. Vier machtsmodules | 5. Twee EH1D200CMU00-Gecentraliseerde Controleeenheid |
6. Vier PoE machtsmodules
NOTA:
Voor details, zie Machtsmodule. |
|
7. Grondschroef NOTA:
De grondschroef wordt gebruikt om de chassis aan de grond te zetten. |
8. Vooresd hefboom NOTA:
De grondterminal van een ESD polsriem kan in deze hefboom worden opgenomen. De ESD polsriem kan ESD bescherming bieden wanneer het chassis betrouwbaar aan de grond wordt gezet. |
9. De kaders van het kabelbeheer NOTA:
De kaders van het kabelbeheer worden gebruikt aan routekabels. |

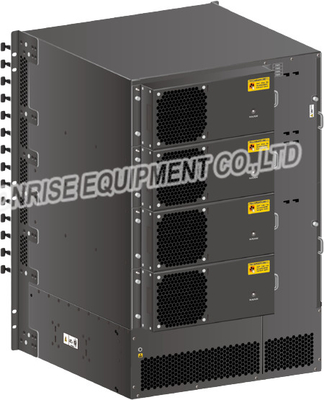

toont de achtermening van S7712-chassisstructuur.
| 1. Vier Ventilatormodule |
2. Achteresd hefboom NOTA:
De grondterminal van een ESD polsriem kan in deze hefboom worden opgenomen. De ESD polsriem kan ESD bescherming bieden wanneer het chassis betrouwbaar aan de grond wordt gezet. |
3. Luchtfilter NOTA:
De luchtfilter verhindert stof de chassis in te gaan. |
|
4. Een paar verwijderbare handvatten NOTA:
U kunt deze handvatten op twee kanten van de chassis installeren om de chassis op te heffen. |
- | - |
Afbeelding tussen de S7712-chassis en de softwareversies
|
Chassis |
Versie |
|---|---|
| S7712 chassis | V100R003C01 en recentere versies |
| S7712 PoE chassis | V100R003C01 en recentere versies |
| S7712 chassis, verklaard FCC | V200R003C00 en recentere versies |
| S7712 PoE chassis, verklaard FCC | V200R003C00 en recentere versies |
S7712 chassisspecificaties
|
Punt |
Beschrijving |
|---|---|
| LPU-groeven | 12 |
| MPU-groeven | 2 |
| Ventilatorgroeven | 4 |
| De groeven van de systeemvoeding | 4 |
| PoE voedinggroeven | 4 |
| Maximumhavendichtheid |
|
| Installatie | In een kabinet van N66E of N68E-, één kabinet voor één chassis |
| CSS | CSS kaart of de diensthaven het groeperen zich |
| PoE |
|
|
Maximum volledig gevormde machtsconsumptie (, geen PoE voeding) NOTA:
De waarde van de hittedissipatie van een chassis evenaart de huidige machtsconsumptie van de chassis. |
4200 W |
| Machtsspecificaties |
|
| Afmetingen (H x W x D, zonder rek-steun steunen) |
|
| (Volledig leeg/gevormd) gewicht | 25 kg/97 kg (55,1 lb/213.8 pond) |
| Betrouwbaarheid en beschikbaarheid |
NOTA:
De voorafgaande waarden worden berekend gebaseerd op de typische configuratie van het product. De werkelijke waarden zullen afhankelijk van de modules variëren op het product worden geïnstalleerd dat. |
| Milieuspecificaties |
|
| Lawaai bij normale temperatuur (akoestische macht) | ≤ 72 dB (A) |
| Certificatie |
|
| Artikelnummer |
|
