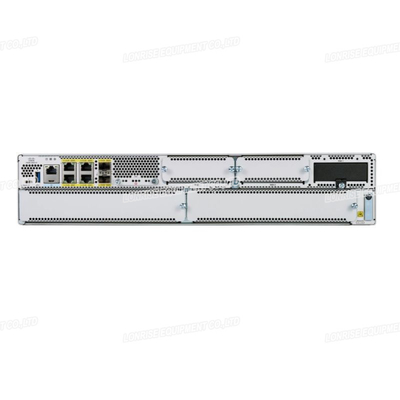

C8300-2N2S-6T - Cisco Catalyst 8300 Series Edge Platforms C8300 2RU W/ 1G WAN hebben een breed scala aan interface-opties

6 ingebouwde 10/100/1000/10G Ethernet-poorten voor WAN of LAN

2 SFP Ethernet-poorten, 4 RJ45-poorten

2 SM

2 NIM

1 PIM

1 SM

1 NIM

1 PIM

• Cisco Unified Wireless Network Software Release 8.9 of hoger
• Cisco IOS® XE Software Release 16.11 of hoger

• Cisco Catalyst 9800-serie draadloze besturingssystemen
• Cisco 3500, 5520 en 8540 reeks draadloze controllers en Cisco virtuele draadloze controller

• 4x4 MIMO met vier ruimtelijke stromen
• Maximale combinatieverhouding (MRC)
• 802.11n en 802.11a/g bundelvorming
• 20 en 40 MHz-kanalen
• PHY-gegevenssnelheden tot 890 Mbps (40 MHz bij 5 GHz en 20 MHz bij 2,4 GHz)
• Pakketaggregatie: A-MPDU (zenden en ontvangen), A-MSDU (zenden en ontvangen)
• 802.11 Dynamische frequentie-selectie (DFS)
• Ondersteuning van cyclische verscheidenheid (CSD)

• 4x4 downlink MU-MIMO met vier ruimtelijke stromen
• MRC
• 802.11ac straalvorming
• 20-, 40-, 80- en 160-MHz-kanalen
• PHY-gegevenssnelheden tot 3,47 Gbps (160 MHz bij 5 GHz)
• Pakketaggregatie: A-MPDU (zenden en ontvangen), A-MSDU (zenden en ontvangen)
• 802.11 DFS
• Ondersteuning van CSD's

• 4x4 downlink MU-MIMO met vier ruimtelijke stromen
• Uplink/downlink OFDMA
• TWT
• BSS-kleurstoffen
• MRC
• 802.11asstraalvorming
• 20-, 40-, 80- en 160-MHz-kanalen
• PHY-gegevenssnelheden tot 5,38 Gbps (160 MHz met 5 GHz en 20 MHz met 2,4 GHz)
• Pakketaggregatie: A-MPDU (zenden en ontvangen), A-MSDU (zenden en ontvangen)
• 802.11 DFS
• Ondersteuning van CSD's

• 2.4 GHz, piekvergroting 3 dBi, interne antenne, omnidirectionele azimuth
• 5 GHz, piekverbetering 4 dBi, interne antenne, omnidirectionele azimuth

• Cisco Catalyst 9115AXE Access Points zijn gecertificeerd voor gebruik met antennewinsten tot 6 dBi (2,4 GHz en 5 GHz)
• Cisco biedt de breedste selectie antennes van de industrie, met een optimale dekking voor een verscheidenheid aan implementatiescenario's

• 1x 100, 1000, 2500 Multi-Gigabit Ethernet (RJ-45) ️ IEEE 802.3bz
• Port van de beheerconsole (RJ-45)
• USB 2.0 (toegankelijk via toekomstige software)

• Status-LED geeft bootloaderstatus, associatiestatus, bedrijfsstatus, bootloaderwaarschuwingen en bootloaderfouten aan

• Toegangspunt (zonder bevestigingsbeugels): C9115I: 8,0 x 8,0 x 1,5 inch (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 inch (20,3 x 20,3 x 4,3 cm)

• 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)
• Cisco stroominjector, AIR-PWRINJ6=
• 802.3af PoE
• Cisco power injector, AIR-PWRINJ5= (Opmerking: Deze injector ondersteunt alleen 802.3af)
• Opmerking: wanneer 802.3af PoE de stroombron is, worden zowel de 2,4 GHz- als de 5 GHz-radios teruggebracht tot 2x2 en Ethernet naar 1 Gigabit Ethernet downgraded.

• Cisco Catalyst 9115AXI
• Niet-opererende (opslag) temperatuur: -22° tot 158° F (-30° tot 70° C)
• Niet-opererende (opslag) hoogteproef: 25 ̊C, 15.000 ft.
• Werktemperatuur: 32° tot 122° F (0° tot 50° C)
• Werkvochtigheid: 10% tot 90% (niet-condenserend)
• Test van de werkhoogte: 40 ̊C, 9843 ft.
• Opmerking: Wanneer de omgevingstemperatuur hoger is dan 40°C, verschuift het toegangspunt van 4x4 naar 2x2 op zowel de 2,4 GHz- als de 5 GHz-radio's. Uplink Ethernet wordt downgraded naar 1 Gigabit Ethernet.en de USB-interface wordt uitgeschakeld.
• Cisco Catalyst 9115AXE
• Niet-opererende (opslag) temperatuur: -22° tot 158° F (-30° tot 70° C)
• Niet-opererende (opslag) hoogteproef: 25 ̊C, 15.000 ft.
• Werktemperatuur: -4° tot 122°F (-20° tot 50°C)
• Werkvochtigheid: 10% tot 90% (niet-condenserend)
• Test van de werkhoogte: 40 ̊C, 9843 ft.

• 2048 MB DRAM
• 1024 MB flash

• 2.4 GHz
• 23 dBm (200 mW)
• 20 dBm (100 mW)
• 17 dBm (50 mW)
• 14 dBm (25 mW)
• 11 dBm (12,5 mW)
• 8 dBm (6,25 mW)
• 5 dBm (3,13 mW)
• 2 dBm (1,56 mW)
• -1 dBm (0,79 mW)
• -4 dBm (0,39 mW)
• 5 GHz
• 23 dBm (200 mW)
• 20 dBm (100 mW)
• 17 dBm (50 mW)
• 14 dBm (25 mW)
• 11 dBm (12,5 mW)
• 8 dBm (6,25 mW)
• 5 dBm (3,13 mW)
• 2 dBm (1,56 mW)
• -1 dBm (0,79 mW)
• -4 dBm (0,39 mW)

• E (E-regulatory domain):
• 2.412 tot en met 2.472 GHz; 13 kanalen
• 5.180 tot en met 5,320 GHz; 8 kanalen
• 5.500 tot 5.700 GHz; 8 kanalen
• (exclusief 5,600 tot en met 5,640 GHz)
