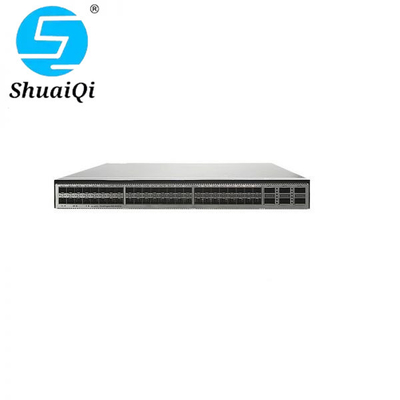

CE6881-48S6CQ-B specificatie
|
| Artikel 1 |
Beschrijving |
| Fysieke specificaties |
- Afmetingen (H x W x D)
- Basis afmetingen (exclusief de uit de carrosserie uitsteekende delen): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inch x 17,4 inch x 16,5 inch)
- Maximale afmetingen (de diepte is de afstand van de poorten op het voorpaneel tot het handvat op het achterpaneel): 43,6 mm x 442,0 mm x 446,1 mm (1,72 inch x 17,4 inch x 17,6 inch)
|
| Milieuparameters |
Temperatuur |
- Werktemperatuur: 0 °C tot 40 °C (32 °F tot 104 °F) op een hoogte van 0-1800 m (0-5906 ft)
NB:
Wanneer de hoogte 1800-5000 m (5096-16404 ft) bedraagt, daalt de hoogste werktemperatuur met 1 °C (1.8 °F) telkens wanneer de hoogte met 220 m (722 ft) toeneemt.
- Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
|
| Relatieve luchtvochtigheid |
5% RH tot 95% RH, niet-condenserend |
| Hoogte |
< 5000 m (16404 ft) |
| Geluid (geluidsdruk, 27°C) |
- Airflow van achter naar voren: < 57 dBA
- Voor-achter luchtstroom: < 58 dBA
|
| Vermogensspecificaties |
Typ van de energiebron |
AC/DC/HVDC |
| AC-toevoer |
- Nominale invoerspanning: 100 V AC tot 240 V AC, 50/60 Hz
- Maximaal inslagspanningsbereik: 90 V AC tot 290 V AC, 47 Hz tot 63 Hz
|
| Gelijkstroomtoevoer |
- Nominale spanningsbereik: -48 V DC tot -60 V DC
- Maximaal spanningsbereik: -38,4 V DC tot -72 V DC
|
| Hoge-spanning gelijkstroomtoevoer |
- 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
- Nominale spanningsbereik: 240 V DC
- Maximaal spanningsbereik: 190 V DC tot 290 V DC
- De in punt 1 bedoelde parameters zijn van toepassing op de volgende modules:
- Nominale spanningsbereik: 240 V DC tot 380 V DC
- Maximaal spanningsbereik: 190 V DC tot 400 V DC
|
| Nominale invoerstroom |
- 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
- 8 A (100 V AC tot 240 V AC)
- 4 A (240 V gelijkstroom)
- 1000 W gelijkstroommodule (PDC1000S12-serie): 30 A (-48 V gelijkstroom tot -60 V gelijkstroom)
- 1200 W hoogspanningsgelijkstroommodule (PHD1K2S12 serie): 8 A
|
| Vermogenverbruik van het chassis |
Maximaal energieverbruik |
349 W |
| Typisch energieverbruik |
- 194 W (100% doorvoer, SFP+ hogesnelheidskabels op 48 poorten en QSFP28 hogesnelheidskabels op 6 poorten, dubbele vermogen modules)
- 240 W (100% doorvoer, optische modules voor korte afstand op alle optische poorten, dubbele vermogen modules)
|
| Warmteafvoer van het chassis |
Maximale warmteafvoer |
1191 BTU/uur |
| Typische warmteafvoer |
- 662 BTU/uur (100% doorvoer, SFP+-hoge snelheidskabels op 48 poorten en QSFP28-hoge snelheidskabels op 6 poorten, dubbele vermogensmodules)
- 819 BTU/uur (100% doorvoer, optische modules voor korte afstand op alle optische poorten, dubbele vermogen modules)
|
| Overspanningsbescherming |
Stroommodule:
- AC: 6 kV in normale modus en 6 kV in differentiële modus
- DC: 4 kV in de normale modus en 2 kV in de differentiële modus
- HVDC: 4 kV in normale modus en 2 kV in differentiële modus
|
| Warmteafvoer |
Warmteafvoermodus |
Luchtkoeling |
| Luchtstroom |
Voor-naar-achter of achter-naar-voor, afhankelijk van de ventilatormodules en de vermogensmodules |
| Betrouwbaarheid en beschikbaarheid |
Back-up van de voedingsmodule |
1+1 back-up |
| Back-up van de ventilatormodule |
Het apparaat ondersteunt vier aansluitbare ventilatormodules die in de standby-modus werken.U wordt geadviseerd om de defecte ventilator module onmiddellijk te vervangen. |
| Hot swap |
Ondersteund door alle vermogen modules en ventilator modules |
| Gemiddelde tijd tussen storingen (MTBF) |
45.9 jaar |
| Gemiddelde tijd tot reparatie (MTTR) |
1.57 uur |
| Beschikbaarheid |
0.9999960856 |
| Technische specificaties |
Verwerker |
1.4 GHz, vierkern |
| DRAM-geheugen |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Stapel |
Servicepoort die de stapelfunctie ondersteunt |
10GE optische poorten en 100GE optische poorten |
| Certificering |
- Naleving van veiligheidsnormen
- Naleving van EMC-normen
- Naleving van milieunormen
|
