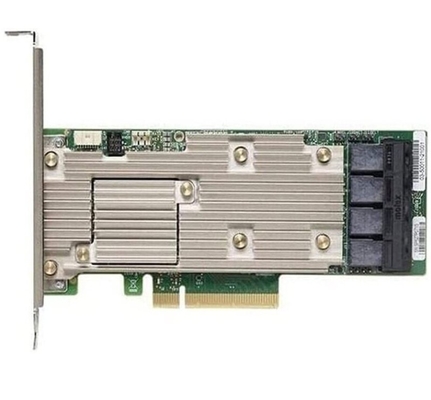

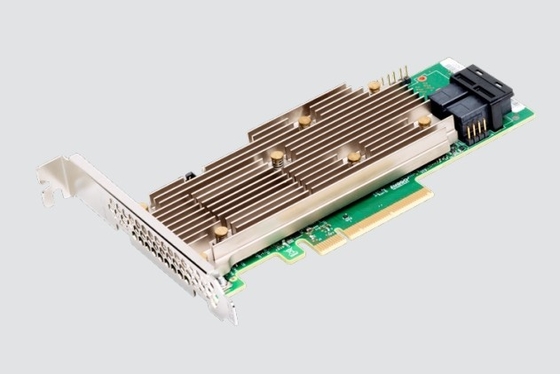

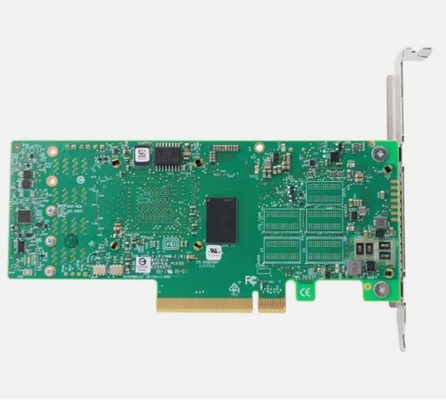

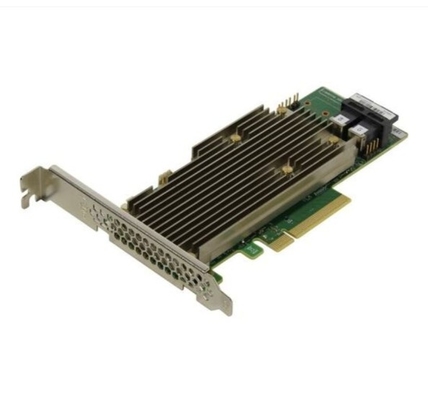

Broadcom MegaRAID SAS 9560-16i - Storage Controller - 8 kanaal - SATA/SAS 12Gb/S - 1200 MBps

Overzicht van het product

BROADCOM 9560-16i Megaraid 12gb/s Sas/sata/pcie Gen 4.0 (nvme) Tri-mode Raid Controller.

OverzichtDe Megaraid 9500-serie is de eerste Pcie Gen 4.0 Raid Adapter-familie van de industrie, die Pcie Gen 4.0 Host And Storage-interfaces biedt.Gebaseerd op de Sas3908 High-port Count Pcie 4.0 X8 Raid-on-chip (ROC), biedt twee keer de prestaties van vorige generaties.

De 9560-16i is compatibel met bestaande Pcie Sff-8639 Module (u.2) Backplanes, waardoor gebruikers de prestaties kunnen verbeteren voor de steeds toenemende bandbreedteomgevingen van vandaag.Samen met twee initiatieven uit de industrie die de inzet van de drie-modus Serdes-technologie uitbreidenDe 9560-16i is cruciaal voor het maximaliseren van de prestaties en flexibiliteit van U.3 achtergrondapparaten.

• Sff-ta-10001 specificatie (u.3), die een gemeenschappelijk baai-type voor Sas, Sata en Nvme definieert.
• Universal Backplane Management (ubm), dat een gemeenschappelijk Backplane Control And Management Framework definieert.

  Met Tri-mode Serdes technologie onderhandelt de adapter tussen snelheden en protocollen om naadloos te werken met elk van de drie soorten opslagapparaten.Tri-mode-ondersteuning biedt een niet-disruptieve manier om de bestaande datacenter-infrastructuur te ontwikkelen.

  Belangrijkste kenmerken:

  Aantal havens16 Interne

  VerbindingenEen X8 Sff-8654

  Host InterfaceX8 Pcie Gen 4.0

  Storage-interface12 GB/s Sas, 6 GB/s Sata, Gen 4.0 Pcie (nvme)

  Controller (roc/ioc)S3908

  Raidsniveaus0, 1, 10, 5, 50, 6, 60

  Maximaal aantal apparaten per controllerSas/sata: 240 Nvme: 32

  Cache-grootte4 GB

  Cache-beschermingCachevault, Cvpm05

  Raidkenmerken
• Jbod-modus met R0/1/10 en Jbod voor Sds-omgevingen
• Uitbreiding van de online capaciteit (oce)
• Automatische hervatting na verlies van systeemvermogen tijdens arrayheropbouw of -operatie
• Multipathing met één controller
• Belastingsbalansering
• Configureerbare strookgrootte tot 1 Mb
• Snelle initialisatie voor snelle array-opstelling
• Controleer de consistentie voor de integriteit van achtergrondgegevens
• Ssd-ondersteuning met Ssd GuardTM technologie
• Patrouille lezen voor het scannen en repareren van media
• 240 Virtuele schijfondersteuning (32 Voor de 9540)
• Ddf-conforme configuratie op schijf (cod)
• S.m.a.r.t. Ondersteuning
• Globale en toegewijde warmteonderhoud met omkeerbare warmteonderhoud:
  - Automatisch herbouwen.
  - Geheime affiniteit
  - Nood Sata Hot Spare voor Sas Arrays
• Bestuur van de behuizing:
  - Ses (inband)
  - Sgpio (zijdeband)
  - Universal Backplane Management (ubm) Klaar
• Databolt Bandwidth Optimizer Technologie Ondersteuning voor compatibele expander-gebaseerde behuizingen
• Schildtoestandsaandrijving diagnostische technologie
• Megaraid Safestore Software voor Sed Key Management

  Beheerbedrijven
• Lsi-opslaginstantie (lsa)
• Storcli (commandolijninterface)
• Hii (eufi Human Interface Infrastructure)

  OndersteuningMicrosoft Windows, Vmware Vsphere/esxi, Red Hat Enterprise Linux, Suse Linux, Ubuntu Linux, Citrix Xserver, Centos Linux, Debian Linux, Oracle Enterprise Linux, Fedora, Freebsd

  Afmetingen6.127 inch × 2.712 inch (155.65 mm × 68.90 mm)

  WerkomstandighedenWerk: 0°c tot 55°c, 5 tot 90% Niet-condenserend Opbergen: -45°c tot 105°c, 5 tot 95% Niet-condenserend

  Typische kracht9.64w

  Werkspanning12v ± 8%, 3,3v ± 9%

  Mtbf (berekend)> 3,0001000 uur bij 40°c
