Productdetails:
|
| Model: | N5K-C5548UP-FA | Ethernettechnologie: | 10 Gigabit Ethernet |
|---|---|---|---|
| Vormfactor: | 1RU | Vaste havens: | 32 vaste verenigde havens |
| Stroomvoorzieningen: | 2 x 750W wisselstroomvoorzieningen | Afmetingen: | 1.72 x 17.3 x 29.5 inch. |
| Gewicht: | 35 lb | Voorwaarde: | Nieuw verzegeld |
| Garantie: | 1 jaar | Betaling: | T/T, Western Union, Paypal |
| Verzending: | DHL, Fedex, UPS | ||
| Markeren: | Cisco Nexus 5000 Series Switch,N5K-C5548UP-FA Cisco Switch,Cisco Switch Nexus 5548UP Chassis |
||

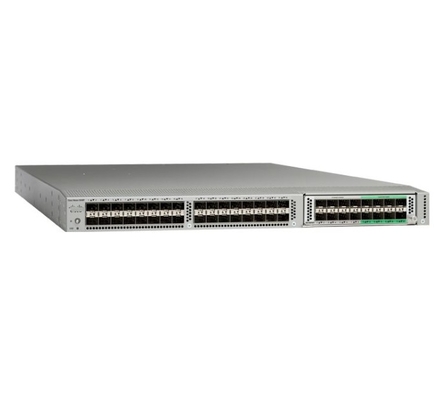

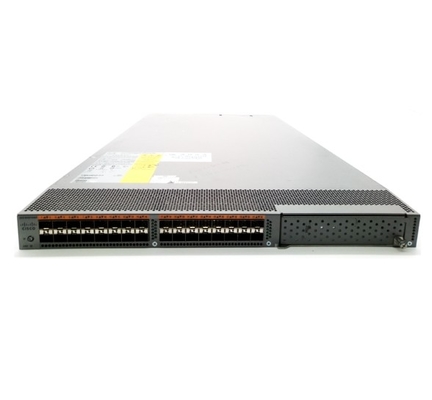

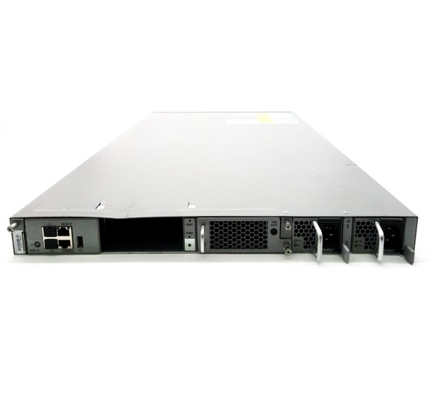

De N5K-C5548UP-FA is een Nexus 5548 UP-chassis, inclusief 32 vaste verenigde poorten, luchtstroom van voor naar achter, 2 AC-voedingen van 750 W, ventilatorladen, 1 uitbreidingsslot.Unified poorten ondersteunen traditioneel Ethernet, Fibre Channel (FC) en Fibre Channel over Ethernet (FCoE).
Tabel 2 toont de aanbevolen elementen voor deN5K-C5548UP-FA.
| Categorie | Model | Beschrijving |
|
Nexus 5500-uitbreidingsslot
|
N55-M16UP | Nexus 5500 Unified Ports-module 16p, reserve |
| Nexus 5500 L2- en L3-opties | N55-D160L3-V2 | Nexus 5548 Layer 3 dochterkaart, versie 2 |
|
N5K-transceiver en kabel
|
SFP-H10GB-CU1M | 10GBASE-CU SFP+ Kabel 1 meter |
| SFP-H10GB-ACU7M | Cisco Direct-Attach actieve optische kabels met SFP+ connectoren, SFP-H10GB-ACU7M | |
| Licentie | N55-48P-SSK9 | Nexus 5500-opslaglicentie, 48 poorten |
Tabel 3 toont de vergelijking van N5K-C5548UP-FA, N5K-C5596UP-FA en N5K-C5596T-FA.
| Productcode | N5K-C5548UP-FA | N5K-C5596UP-FA | N5K-C5596T-FA |
| Vormfactor | 1RU | 2RU | 2RU |
| Vaste poorten | 32 vaste verenigde poorten | 48 vaste verenigde poorten | 32x10GT/16xSFP+ vaste poorten |
| Voedingen | 2 AC-voedingen van 750 W | 2 AC-voedingen van 1100 W | 2 AC-voedingen van 1100 W |
| Ventilatormodules | 2 | 4 | 4 |
| Uitbreidingsslots | 1 | 3 | 3 |
| Luchtstroom | Van voor naar achter | Van voor naar achter | Terug naar voren |
N5K-C5548UP-FA-specificaties |
|
| Prestatie |
● Layer 2 hardware forwarding met 960 Gbps of 714,24 mpps;Laag 3-prestaties tot 160 Gbps of 240 mpps ● MAC-adrestabelvermeldingen: 32.000 ● Cut-through-ontwerp met lage latentie dat voorspelbare, consistente verkeerslatentie biedt, ongeacht pakketgrootte, verkeerspatroon of ingeschakelde functies op 10 Gigabit Ethernet-interfaces ● Verkeersdoorvoer op lijnsnelheid op alle poorten |
| Interfaces |
● 32 vaste poorten configureerbaar als 1 en 10 Gigabit Ethernet en FCoE of 8/4/2/1-Gbps native Fibre Channel;extra interfaces via één uitbreidingsmodule ● Uitbreidingsmodules ● 16-poorts 1 en 10 Gigabit Ethernet- en FCoE-module ● 8-poorts 8/4/2/1-Gbps Fibre Channel plus 8-poorts 1 en 10 Gigabit Ethernet en FCoE-module ● Uniforme poortmodule bestaande uit 16 poorten, configureerbaar als 8/4/2/1-Gbps Fibre Channel of 1 en 10 Gigabit Ethernet en FCoE ● QSFP-uitbreidingsmodule met 4 poorten ● 12-poorts 10G BASE-T-module (alleen Cisco Nexus 5596T) ● Layer 3-module (alleen Cisco Nexus 5596UP en 5596T; één per systeem) ● Layer 3-dochterkaart (alleen Cisco Nexus 5548P en 5548UP; één per systeem) ● Uitbreiding via de Cisco Nexus 2000-serie |
| Laag 2-functies |
● Layer 2-switchpoorten en VLAN-trunks ● IEEE 802.1Q VLAN-inkapseling ● Ondersteuning voor maximaal 4096 VLAN's ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatibel met IEEE 802.1w) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 exemplaren ● Spanning Tree PortFast ● Overspannende boomwortelbeschermer ● Overspannende Tree Bridge-verzekering ● Cisco EtherChannel-technologie (tot 16 poorten per EtherChannel) ● Cisco vPC-technologie ● Verbeterde vPC-enabled vPC tussen Cisco Nexus 5000 en 2000 Series, evenals tussen Cisco Nexus 3000 Series en eindhost ● vPC-configuratiesynchronisatie ● Link Aggregation Control Protocol (LACP): IEEE 802.3ad ● Geavanceerde hashing van poortkanalen op basis van Layer 2-, 3- en 4-informatie ● Jumboframes op alle poorten (tot 9216 bytes) ● Frames pauzeren (IEEE 802.3x) ● Stormcontrole (unicast, multicast en broadcast) ● Privé-VLAN's ● Privé-VLAN via trunks (geïsoleerd en promiscue) ● Privé-VLAN's via vPC en EtherChannels ● VLAN opnieuw toewijzen ● Cisco FabricPath ● EvPC en vPC+ met FabricPath ● Cisco-adapter FEX ● Cisco Datacenter VM FEX ● Ondersteuning voor maximaal 24 fabric-extenders op elk Cisco Nexus 5500-platform |
| Laag 3-functies |
● Layer 3-interfaces: gerouteerde poorten op Cisco Nexus 5500-platforminterfaces, switch virtual interface (SVI), poortkanalen, subinterfaces en poortkanaalsubinterfaces voor een totaal van 4096 ingangen ● Ondersteuning voor maximaal 8000 voorvoegsels en maximaal 16000 IPv4- en 8000 IPv6-hostvermeldingen ● Ondersteuning voor maximaal 8000 multicastroutes ● Ondersteuning voor maximaal 8000 IGMP-groepen ● Ondersteuning voor 1000 VRF-inzendingen ● Ondersteuning voor maximaal 4096 VLAN's ● 16-voudige multipathing met gelijke kosten (ECMP) ● 1664 inkomende en 2048 uitgaande toegangscontrolelijstvermeldingen (ACL) ● Routeringsprotocollen: Static, Routing Information Protocol Version2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2) en Border Gateway Protocol (BGP) ● IPv6-routeringsprotocollen: Statisch, Open Shortest Path First Version 3 (OPFv3), Border Gateway Protocol (BGPv6), Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● Hot-Standby Router Protocol (HSRP) en Virtual Router Redundancy Protocol (VRRP) ● ACL: Gerouteerde ACL met Layer 3- en 4-opties om inkomende en uitgaande ACL te matchen ● Multicast: Sparse-modus Protocol Independent Multicast Version 2 (PIMv2), Source Specific Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol versies 2 en 3 (IGMP v2 en v3) en Multicast VLAN-registratie (MVR) ● Virtuele route doorsturen (VRF): VRF-lite (IP VPN);VRF-bewuste unicast;en BGP-, OSPF-, RIP- en VRF-bewuste multicast ● Unicast Reverse Path Forwarding (uRFP) met ACL;strikte en losse modi ● Jumboframe-ondersteuning (tot 9216 bytes) ● Ondersteuning voor maximaal 16 fabric extenders op elke Nexus 5500 met L3-modules ● RFC 896 |
| QoS |
● Laag 2 IEEE 802.1p (CoS) ● 8 hardwarewachtrijen per poort ● QoS-configuratie per poort ● CoS-vertrouwen ● Havengebaseerde CoS-toewijzing ● Modulaire QoS CLI (MQC)-compatibiliteit - IPv4 en IPv6 ● ACL-gebaseerde QoS-classificatie (lagen 2, 3 en 4) ● MQC CoS-markering ● Virtuele uitvoerwachtrijen per poort ● Op CoS gebaseerde uitgaande wachtrijen ● Uitgaande wachtrijen met strikte prioriteit ● Op uitgaande poorten gebaseerde planning: Weighted Round-Robin (WRR) ● Controleplanpolitie (CoPP) - IPv4 en IPv6 |
| Beveiliging |
● Ingress ACL's (standaard en uitgebreid) op Ethernet- en virtuele Ethernet-poorten ● Standaard en uitgebreide Layer 2 ACL's: MAC-adressen, protocoltype, enz. ● Standaard en uitgebreide Layer 3 tot 4 ACL's: IPv4 en IPv6, Internet Control Message Protocol (ICMP en ICMPv6), TCP, User Datagram Protocol (UDP), enz. ● VLAN-gebaseerde ACL's (VACL's) ● Poortgebaseerde ACL's (PACL's) ● Benoemde ACL's ● Geoptimaliseerde ACL-distributie ● ACL's op virtuele terminals (VTY's) ● ACL-registratie op beheerinterface ● Dynamic Host Configuration Protocol (DHCP)-spionage met optie 82 ● Dynamic Address Resolution Protocol (ARP)-inspectie ● IP-bronbeveiliging ● DHCP-relais ● Cisco CTS (authenticatie en beleid downloaden van ACS) ● Ethernet-poortbeveiliging ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| Functies voor hoge beschikbaarheid |
● In-Service Software Upgrade (ISSU) voor Laag 2 ● Hot-swappable, ter plekke vervangbare voedingen, ventilatormodules en uitbreidingsmodules ● 1:1 stroomredundantie ● N:1 redundantie van ventilatormodules |
| Beheer |
● Switchbeheer met behulp van 10/100/1000-Mbps beheer- of consolepoorten ● CLI-gebaseerde console voor gedetailleerd out-of-band beheer ● Beheer van in-band-switches ● Locatie- en baken-LED's op Cisco Nexus 2000-serie ● Poortgebaseerde locator- en baken-LED's ● Configuratiesynchronisatie ● Modulevoorbereiding ● Configuratie terugdraaien ● Secure Shell versie 2 (SSHv2) ● Telnet ● AAA ● AAA met RBAC ● STRAAL ● TACACS+ ● Syslog (8 servers) ● Ingebouwde pakketanalysator ● SNMPv1, v2 en v3 (IPv4 en IPv6) ● Verbeterde SNMP MIB-ondersteuning ● XML-(NETCONF)-ondersteuning ● Bewaking op afstand (RMON) ● Advanced Encryption Standard (AES) voor beheerverkeer ● Uniforme gebruikersnaam en wachtwoorden voor CLI en SNMP ● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● Digitale certificaten voor beheer tussen switch en RADIUS-server ● Cisco Discovery Protocol versies 1 en 2 ● RBAC ● Switched Port Analyzer (SPAN) op fysieke, poortkanaal-, VLAN- en Fibre Channel-interfaces ● Ingekapselde externe SPAN (ERSPAN) ● Inkomende en uitgaande pakkettellers per interface ● Netwerktijdprotocol (NTP) ● Cisco GOUD ● Uitgebreide diagnostische tests bij het opstarten ● Bel naar huis ● Slim naar huis bellen ● Cisco Fabric Manager ● Cisco DCNM ● CiscoWorks LAN-beheeroplossing (LMS) |
| Datacenter-overbrugging |
● CEE- en IEEE-compatibele PFC (ondersteuning voor pauzeframes per prioriteit) ● Ondersteuning voor PFC-linkafstand: 3000m ● CEE-compatibel DCBX-protocol ● CEE- en IEEE-compatibele verbeterde transmissieselectie |
| Fibre Channel- en FCoE-functies (vereist licentie voor opslagservices) |
● T11-standaarden FCoE (FC-BB-5) ● T11 FCoE-initialisatieprotocol (FIP) (FC-BB-5) ● Elke 10 Gigabit Ethernet-poort kan worden geconfigureerd als FCoE ● SAN-beheer gescheiden van LAN-beheer ● FCP ● Fibre Channel forwarding (FCF) ● Standaard Fibre Channel-poorttypen: E, F en NP ● Verbeterde Fibre Channel-poorttypen: VE, TE en VF ● F-poort trunking ● F-poort-kanalisering ● Directe aansluiting van FCoE- en Fibre Channel-doelen ● Maximaal 240 buffercredits per native Fibre Channel-poort ● Maximaal 32 VSAN's per switch ● Fibre Channel (SAN)-poortkanaal ● Native Interop-modus 1 ● Native Interop-modus 2 ● Native Interop-modus 3 ● Native Interop-modus 4 ● VSAN-trunking ● Fabric Device Management-interface (FDMI) ● Fibre Channel ID (FCID) persistentie ● Gedistribueerde apparaataliasservices ● Levering op bestelling ● Poort volgen ● Cisco N-Port Virtualization (NPV)-technologie ● N-poortidentificatievirtualisatie (NPIV) ● Fabric-services: naamserver, geregistreerde statuswijzigingsmelding (RSCN), inlogservices en naamserverzonering ● Fabric-services per VSAN ● Cisco Fabric-services ● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) en Fibre Channel Security Protocol (FC-SP) ● Gedistribueerde apparaataliasservices ● Host-naar-switch en switch-naar-switch FC-SP-authenticatie ● Kortste pad stof eerst (FSPF) ● Stoffen binding voor Fibre Channel ● Standaard zonering ● Havenbeveiliging ● Domein en poort ● Verbeterde zonering ● SAN-poortkanalen ● Cisco Fabric-analysator ● Fibre Channel-traceroute ● Fibre Channel-ping ● Fibre Channel-foutopsporing ● Ondersteuning voor Cisco Fabric Manager ● Specificatie van het Storage Management Initiative (SMI-S) ● Opstarten vanaf SAN via VPC/EVPC |
| Generieke MIB's |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADRES-FAMILIENUMMERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-KADER-MIB ● SNMP-MELDING-MIB ● SNMP-TARGET-MIB ● SNMP-GEBRUIKERSGEBASEERDE SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| Laag 3 MIB's |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| Fibre Channel MIB's |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| Ethernet MIB's |
● CISCO-VLAN-LIDMAATSCHAP-MIB ● CISCO-virtuele interface-MIB |
| Configuratie MIB's |
● ENTITEIT-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEEM-MIB ● CISCO-SYSTEEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-BEELD-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-KOPIE-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| MIB's monitoren |
● DIFFSERV-DSCP-TC ● MELDINGSLOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| Beveiliging MIB's |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● TCP/IP MIB's ● INET-ADRES-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY-MIB |
| Diverse MIB's |
● START-MIB ● CISCO-LICENTIE-MGR-MIB ● CISCO-FUNCTIE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Industriestandaarden |
● IEEE 802.1D: Spanning Tree-protocol ● IEEE 802.1p: CoS-prioriteit ● IEEE 802.1Q: VLAN-tagging ● IEEE 802.1Qaz: verbeterde transmissieselectie ● IEEE 802.1Qbb: pauze per prioriteit ● IEEE 802.1s: meerdere VLAN-instanties van Spanning Tree Protocol ● IEEE 802.1w: snelle herconfiguratie van het Spanning Tree Protocol ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP met snelle timers ● IEEE 802.3ae: 10 Gigabit Ethernet ● SFF 8431 SFP+ CX1-ondersteuning ● RMON ● IEEE 1588-2008: Precisietijdprotocol (grensklok) |
| Fibre Channel-normen |
● FC-PH, herziening 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Amendement 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Amendement 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, herziening 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, herziening 9.4 (ANSI/INCITS 303-1998) ● FC-PI, herziening 13 (ANSI/INCITS 352-2002) ● FC-PI-2, herziening 10 (ANSI/INCITS 404-2006) ● FC-PI-4, revisie 7.0 ● FC-FS, revisie 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, revisie 0.91 ● FC-LS, herziening 1.2 ● FC-SW-2, revisie 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, revisie 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, revisie 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, revisie 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, revisie 2.0 voor FCoE ● FCP, herziening 12 (ANSI/INCITS 269-1996) ● FCP-2, herziening 8 (ANSI/INCITS 350-2003) ● FCP-3, herziening 4 (ANSI/INCITS 416-2006) ● FC-MI, revisie 1.92 (INCITS TR-30-2002, behalve voor FL-poorten en klasse 2) ● FC-MI-2, revisie 2.6 (INCITS TR-39-2005, behalve voor FL-poorten en klasse 2) ● FC-SP, herziening 1.6 ● FC-DA, revisie 3.1 (INCITS TR-36-2004, behalve voor FL-poorten, SB-poorten en klasse 2) ● Serviceklasse: Klasse 3, Klasse F ● Standaard Fibre Channel-poorttypen: E en F ● Verbeterde Fibre Channel-poorttypes: SD en TE |
| Fysieke specificaties | |
| SFP+-optiek |
Het Cisco Nexus 5500-platform ondersteunt 10 Gigabit Ethernet SFP+ koperen Twinax-kabels voor korte afstanden en SFP+-optica (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM en Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) voor langere afstanden.SFP+ heeft verschillende voordelen vergeleken met andere 10 Gigabit Ethernet-connectiviteitsopties: ● Kleine 10 Gigabit Ethernet-vormfactor ● Optische interoperabiliteit met XENPAK-, X2- en XFP-interfacetypes ● Laag stroomverbruik ● Hot-swappable apparaat ● Cisco Nexus 5500-platformproducten ondersteunen 8-Gbps Fibre Channel-compatibele SFP+ voor native Fibre Channel-connectiviteitsopties;8 Gbps Fibre Channel-compatibele SFP-transceivermodules met een kort bereik en een lang bereik van 10 km werken op 8/4/2 Gbps en worden ondersteund in de voor 8 Gbps geschikte native Fibre Channel-poorten op uitbreidingsmodules en unified poorten |
| Fysiek (hoogte x breedte x diepte) | 4,4 x 43,9 x 74,9 cm (1,72 x 17,3 x 29,5 inch) |
| Bedrijfstemperatuur | 32 tot 104 °F (0 tot 40 °C) |
| Temperatuur buiten bedrijf (opslag). | -40 tot 158 °F (-40 tot 70 °C) |
| Vochtigheid | 5 tot 95% (niet-condenserend) |
| Hoogte | 0 tot 10.000 voet (0 tot 3000 m) |
| Gewicht | 35 pond (15,88 kg) |
