Productdetails:
|
| Model: | N5K-C5596T-FA | Ethernettechnologie: | 10 Gigabit Ethernet |
|---|---|---|---|
| Vormfactor: | 2RU | Vaste havens: | 32x10GT/16xSFP+ vaste poorten |
| Stroomvoorzieningen: | 2 × 1100W wisselstroomvoorzieningen | Afmetingen: | 3.47 x 17.3 x 29.5 inch. |
| Gewicht: | 47.5 lb | Voorwaarde: | Nieuw verzegeld |
| Garantie: | 1 jaar | Betaling: | T/T, Western Union, Paypal |
| Verzending: | DHL, Fedex, UPS | ||
| Markeren: | Cisco Nexus 5000 Series Switch,2RU Cisco Nexus 5596T Chassis,32x10GT Cisco Nexus 5596T Chassis |
||
De Cisco Nexus N5K-C5596T-FA is een high-performance switch die is ontworpen voor datacenteromgevingen.
Vormfactor: 2U-chassis op een rack, geschikt voor omgevingen met een hoge dichtheid.
Havens:
Prestaties:
Scalabiliteit:
Programmerbaarheid:
Ondersteuning van virtualisatie:
Overbodigheid en betrouwbaarheid:

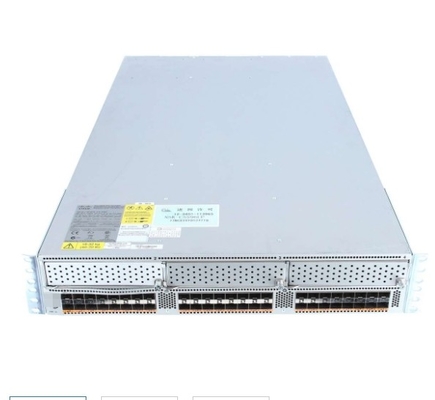

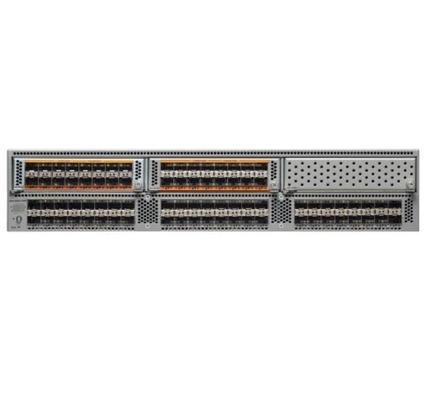

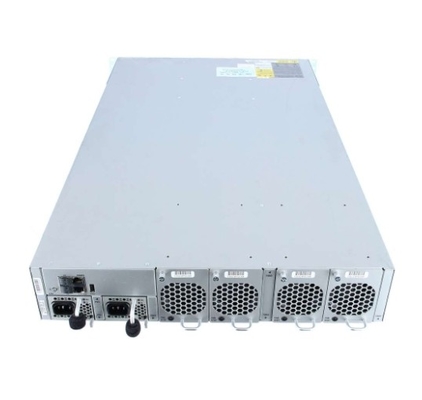

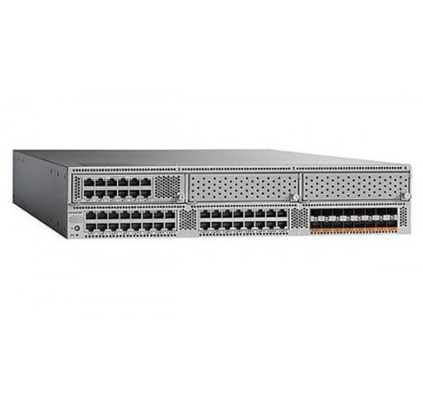

N5K-C5596T-FA is het Cisco Nexus 5596T Switch Chassis, inclusief 32 10G BASE-T vaste poorten en 16 1/10G SFP+ vaste poorten, Back-to-Front Airflow, 2 1100W AC stroomvoorzieningen, ventilatorbakken,3 Uitbreidingsplaatsen.
Tabel 2 toont de aanbevolen elementen voor de N5K-C5596T-FA.
| Categorie | Model | Beschrijving |
|
Nexus 5500 uitbreidingsslot
|
N55-M16UP | Nexus 5500 Unified Ports Module 16p, reserve |
| N55-D160L3-V2 | Nexus 5596 Layer 3 Expansion Module, versie 2 | |
| N5K Transceiver en kabel | SFP-H10GB-CU1M | 10GBASE-CU SFP+-kabel 1 meter |
| SFP-10G-LR | 10GBASE-LR SFP-module | |
| SFP-H10GB-ACU10M | Cisco SFP-H10GB-ACU10M Direct-Attach Active Optical Cables met SFP+ connectoren | |
| Vergunning | N55-48P-SSK9 | Nexus 5500 opslaglicentie, 48 poorten |
Tabel 3 toont de vergelijking van N5K-C5596T-FA, N5K-C5548UP-FA en N5K-C5596UP-FA.
| Productcode | N5K-C5596T-FA | N5K-C5548UP-FA | N5K-C5596UP-FA |
| Vormfactor | 2RU | 1RU | 2RU |
| Vaste havens | 32x10GT/16xSFP+ vaste poorten | 32 vaste verenigde havens | 48 vaste verenigde havens |
| Stroomvoorzieningen | 2 1100W wisselstroomvoorzieningen | 2 750W wisselstroomvoorzieningen | 2 1100W wisselstroomvoorzieningen |
| Ventilatormodules | 4 | 2 | 4 |
| Uitbreiding Slots | 3 | 1 | 3 |
| Luchtstroom | Achteruit naar voren | Voor-achter | Voor-achter |
N5K-C5596T-FA specificaties |
|
| Prestaties |
● Hardware-doorstuur van laag 2 met 1920 Gbps of 1428 mpps; prestaties van laag 3 tot 160 Gbps of 240 mpps ● MAC-adressen: 32000 ● Low-latency cut-through ontwerp dat een voorspelbare, consistente verkeerslatentie biedt ongeacht pakketgrootte, verkeerspatroon of ingeschakelde functies op 10 Gigabit Ethernet-interfaces ● Lijnverkeer in alle havens |
| Interfaces |
● 32 vaste poorten van 1 en 10G BASE-T en 16 SFP+ vaste poorten die kunnen worden geconfigureerd als 1 en 10 Gigabit Ethernet en FCoE of 8/4/2/1-Gbps native Fibre Channel;extra interfaces via maximaal drie uitbreidingsmodules ● Uitbreidingsmodules ● 16-poort 1 en 10 Gigabit Ethernet en FCoE-module ● 8-poort 8/4/2/1-Gbps glasvezelkanaal plus 8-poort 1 en 10 Gigabit Ethernet en FCoE module ● Unified port module bestaande uit 16 poorten die kunnen worden geconfigureerd als 8/4/2/1 Gbps Fibre Channel of 1 en 10 Gigabit Ethernet en FCoE ● 4-poort QSFP-uitbreidingsmodule ● 12-poort 10G BASE-T-module (alleen Cisco Nexus 5596T) ● Layer 3-module (alleen Cisco Nexus 5596UP en 5596T; één per systeem) ● Leer 3 dochterkaart (alleen Cisco Nexus 5548P en 5548UP; één per systeem) ● Uitbreiding via de Cisco Nexus 2000 Series |
| Layer 2 kenmerken |
● Layer 2-switchpoorten en VLAN-trunks ● IEEE 802.1Q VLAN-inkapseling ● Ondersteuning voor maximaal 4096 VLAN's ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w compatibel) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 gevallen ● Spanning Tree PortFast ● Spanning Bomenwortelbeschermer ● Spanning Tree Bridge verzekering ● Cisco EtherChannel-technologie (tot 16 poorten per EtherChannel) ● Cisco vPC-technologie ● Verbeterde vPC maakt vPC mogelijk tussen Cisco Nexus 5000 en 2000 Series en tussen Cisco Nexus 3000 Series en eindhost ● vPC-configuratie synchronisatie ● Link Aggregation Control Protocol (LACP): IEEE 802.3ad ● Geavanceerde hashing van het poortkanaal op basis van informatie van de lagen 2, 3 en 4 ● Jumbo frames op alle poorten (tot 9216 bytes) ● Pauzeframes (IEEE 802.3x) ● Stormbeheersing (een-, meer- en uitzendingen) ● Privé VLAN's ● Privé VLAN via trunks (geïsoleerd en promiskueel) ● Privé VLAN's via vPC en EtherChannels ● VLAN-omschrijving ● Cisco FabricPath ● EvPC en vPC+ met FabricPath ● Cisco Adapter FEX ● Cisco Data Center VM FEX ● Ondersteuning voor maximaal 24 stofverlengers op elk Cisco Nexus 5500-platform |
| Layer 3 kenmerken |
● Layer 3-interfaces: gerouteerde poorten op Cisco Nexus 5500-platforminterfaces, virtuele interface (SVI) voor switches, portschannels, subinterfaces en portschannel-subinterfaces voor een totaal van 4096 gegevens ● Ondersteuning voor maximaal 8000 voorvoegsels en maximaal 16000 IPv4- en 8000 IPv6-host-invoeringen ● Ondersteuning voor maximaal 8000 multicastroutes ● Ondersteuning voor maximaal 8000 IGMP-groepen ● Ondersteuning voor 1000 VRF-inzendingen ● Ondersteuning voor maximaal 4096 VLAN's ● 16-richtings multi-pathing (ECMP) ● 1664 in- en 2048 uitgangsaccescontrolelijsten (ACL) ● Routingprotocollen: statisch, Routing Information Protocol versie 2 (RIPv2), Verbeterd Interieur Gateway Routing Protocol (EIGRP), Open Shortest Path First versie 2 (OSPFv2),en grenspoortprotocol (BGP) ● IPv6-routingprotocollen: statisch, open kortste pad Eerste versie 3 (OPFv3), Border Gateway Protocol (BGPv6), Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● Hot-Standby Router Protocol (HSRP) en Virtual Router Redundancy Protocol (VRRP) ● ACL: Routed ACL met Layer 3 en 4 opties om in- en uitgang ACL te matchen ● Multicast: Protocol Independent Multicast Version 2 (PIMv2) sparse modus, Source Specific Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol Versies 2,en 3 (IGMP v2), en v3), en Multicast VLAN Registratie (MVR) ● Virtual Route Forwarding (VRF): VRF-lite (IP VPN); VRF-bewuste unicast; en BGP-, OSPF-, RIP- en VRF-bewuste multicast ● Unicast Reverse Path Forwarding (uRFP) met ACL; strikte en losse modi ● Ondersteuning van jumbo frames (tot 9216 bytes) ● Ondersteuning voor maximaal 16 stofverlengers op elke Nexus 5500 met L3-modules ● RFC 896 |
| QoS |
● Layer 2 IEEE 802.1p (CoS) ● 8 hardware wachtrijen per poort ● QoS-configuratie per poort ● Vertrouwen ● CoS-toewijzing op havenbasis ● Modulaire QoS CLI (MQC) naleving - IPv4 en IPv6 ● QoS-classificatie op basis van ACL (lagen 2, 3 en 4) ● MQC CoS-markering ● Virtuele uitslag wachtrij per poort ● CoS-gebaseerde exit queuing ● Egress met een strenge prioriteit ● Schema's voor Egress op basis van haven: gewogen round-robin (WRR) ● Control Plan Policing (CoPP) - IPv4 en IPv6 |
| Veiligheid |
● Ingress ACL's (standaard en uitgebreid) op Ethernet- en virtuele Ethernet-poorten ● Standaard en uitgebreide ACL's van laag 2: MAC-adressen, protocoltype, enz. ● Standaard en uitgebreide ACL's van laag 3 tot en met 4: IPv4 en IPv6, Internet Control Message Protocol (ICMP en ICMPv6), TCP, User Datagram Protocol (UDP), enz. ● VLAN-gebaseerde ACL's (VACL's) ● Portgebaseerde ACL's (PACL's) ● Vernoemde ACL's ● Geoptimaliseerde ACL-verdeling ● ACLs op virtuele terminals (VTY's) ● ACL-logging op beheerinterface ● Dynamisch host configuratie protocol (DHCP) snuffelen met optie 82 ● Dynamisch adresoplossingsprotocol (ARP) inspectie ● IP-bronbeveiliging ● DHCP-relais ● Cisco CTS (Download van Authenticatie en Beleid van ACS) ● Beveiliging van Ethernet-poorten ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| Hoog beschikbare kenmerken |
● In-Service Software Upgrade (ISSU) voor laag 2 ● Warmverwisselbare veldverwisselbare voedingsmiddelen, ventilatormodules en uitbreidingsmodules ● 1: 1 energie overschrijding ● N:1 ventilatormodule redundantie |
| Beheer |
● Beheer van schakelaars met behulp van 10/100/1000-Mbps-beheer- of consolepoorten ● CLI-gebaseerde console voor gedetailleerd out-of-band beheer ● Beheer van inbandschakelaars ● Locator- en beacon-LED's op Cisco Nexus 2000 Series ● LED's voor het opsporen van een haven en een baken ● Configuratiesynchronisatie ● Voorafvoorziening van modules ● Configuratie rollback ● Secure Shell Versie 2 (SSHv2) ● Telnet ● AAA ● AAA met RBAC ● RADIUS ● TACACS+ ● Syslog (8 servers) ● Ingebouwde pakketanalyseerder ● SNMPv1, v2 en v3 (IPv4 en IPv6) ● Verbeterde SNMP MIB-ondersteuning ● Ondersteuning van XML (NETCONF) ● Remote monitoring (RMON) ● Advanced Encryption Standard (AES) voor het beheer van verkeer ● Eenvoudige gebruikersnaam en wachtwoorden voor CLI en SNMP ● Microsoft Challenge Handshake Authenticatie Protocol (MS-CHAP) ● Digitale certificaten voor beheer tussen switch en RADIUS-server ● Cisco Discovery Protocol Versies 1 en 2 ● RBAC ● Switched Port Analyzer (SPAN) op fysieke, havenkanaal-, VLAN- en Fibre Channel-interfaces ● Inkapselde Remote SPAN (ERSPAN) ● In- en uitgangspakkettellers per interface ● Netwerktijdprotocol (NTP) ● Cisco GOLD ● Uitgebreide diagnosetests ● Bel thuis ● Smart Call Home ● Cisco Fabric Manager ● Cisco DCNM ● CiscoWorks LAN Management Solution (LMS) |
| Overbrugging van datacenters |
● PFC-compliant voor CEE- en IEEE-compliant (voorkeur Pause frame support) ● PFC-verbinding afstand ondersteuning: 3000m ● DCBX-protocol dat voldoet aan de CEE-normen ● Verbeterde selectie van transmissie die voldoet aan de CEE- en IEEE-normen |
| Fibre Channel en FCoE-functies (vereist een licentie voor opslagdiensten) |
● T11-conforme FCoE (FC-BB-5) ● T11 FCoE initialisatieprotocol (FIP) (FC-BB-5) ● Elke 10 Gigabit Ethernet-poort die als FCoE kan worden geconfigureerd ● SAN-administratie gescheiden van LAN-administratie ● FCP ● Fibre Channel forwarding (FCF) ● Standaardpoorttypen voor glasvezelkanaal: E, F en NP ● Fibre Channel verbeterde poorttypen: VE, TE en VF ● F-port trunking ● F-poortkanalisatie ● Directe aansluiting van FCoE- en Fibre Channel-doelen ● Tot 240 buffercredits per eigen Fibre Channel-poort ● Tot 32 VSAN's per schakelaar ● Fibre Channel (SAN) -poortkanaal ● Native Interop Mode 1 ● Native Interop Mode 2 ● Native Interop Mode 3 ● Native Interop Mode 4 ● VSAN-trunking ● Fabric Device Management Interface (FDMI) ● Fibre Channel ID (FCID) -persistentie ● Distributed device alias diensten ● In de bestelling geleverd ● Het volgen van de haven ● Cisco N-Port Virtualization (NPV) technologie ● Virtualisatie van N-poort-identificatoren (NPIV) ● Fabric-diensten: naamserver, geregistreerde melding van verandering van staat (RSCN), inlogdiensten en naamserverzonering ● Per-VSAN textieldiensten ● Cisco Fabric Services ● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) en Fibre Channel Security Protocol (FC-SP) ● Distributed device alias diensten ● Host-to-switch en switch-to-switch FC-SP authenticatie ● Fabric Shortest Path First (FSPF) - eerst de kortste weg van de stof ● Vezelbinding voor glasvezelkanaal ● Standaard zonering ● Beveiliging van havens ● Domein en poort ● Verbeterde zonering ● SAN-poortkanalen ● Cisco Fabric Analyzer ● Fibre Channel traceroute ● Fibre Channel ping ● Fibre Channel debugging ● Ondersteuning van Cisco Fabric Manager ● Specificatie voor het initiatief voor opslagbeheer (SMI-S) ● Boot van SAN via VPC/EVPC |
| Algemene MIB's |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-View-Based-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| MIB's van laag 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIB's voor glasvezelkanaal |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| Ethernet-MIB's |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Virtual-Interface-MIB |
| Configuratie MIB's |
● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● Cisco-Image-Upgrade-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Monitoring van MIB's |
● DIFFSERV-DSCP-TC ● NOTIficatie-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● Cisco-process-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| Beveiligings-MIB's |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLS-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● Cisco-Secure-Shell-MIB ● TCP/IP MIB's ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY- MIB |
| Verschillende MIB's |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Industriestandaarden |
● IEEE 802.1D: Spanning Tree Protocol ● IEEE 802.1p: CoS prioriteitstelling ● IEEE 802.1Q: VLAN-tagging ● IEEE 802.1Qaz: Verbeterde transmissie selectie ● IEEE 802.1Qbb: Pauze per prioriteit ● IEEE 802.1s: Meerdere VLAN-instanties van het Spanning Tree Protocol ● IEEE 802.1w: Snelle herconfiguratie van Spanning Tree Protocol ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP met snelle timers ● IEEE 802.3ae: 10 Gigabit Ethernet ● SFF 8431 SFP+ CX1-ondersteuning ● RMON ● IEEE 1588-2008: Precision Time Protocol (Grensklok) |
| Normen voor glasvezelkanaal |
● FC-PH, herziening 4.3 (ANSI/INCITS 230-1994) ● FC-PH, wijziging 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, wijziging 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, herziening 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, herziening 9.4 (ANSI/INCITS 303-1998) ● FC-PI, herziening 13 (ANSI/INCITS 352-2002) ● FC-PI-2, herziening 10 (ANSI/INCITS 404-2006) ● FC-PI-4, herziening 7.0 ● FC-FS, herziening 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, herziening 0.91 ● FC-LS, herziening 1.2 ● FC-SW-2, herziening 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, herziening 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, herziening 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, herziening 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, versie 2.0 voor FCoE ● FCP, herziening 12 (ANSI/INCITS 269-1996) ● FCP-2, herziening 8 (ANSI/INCITS 350-2003) ● FCP-3, herziening 4 (ANSI/INCITS 416-2006) ● FC-MI, herziening 1.92 (INCITS TR-30-2002, met uitzondering van FL-poorten en klasse 2) ● FC-MI-2, herziening 2.6 (INCITS TR-39-2005, met uitzondering van FL-poorten en klasse 2) ● FC-SP, herziening 1.6 ● FC-DA, herziening 3.1 (INCITS TR-36-2004, met uitzondering van FL-poorten, SB-poorten en klasse 2) ● Dienstklasse: Klasse 3, klasse F ● Standaardpoorttypen voor glasvezelkanaal: E en F ● Fibre Channel verbeterde poorttypen: SD en TE |
| Fysieke specificaties | |
| SFP+ optica |
Het Cisco Nexus 5500-platform ondersteunt 10 Gigabit Ethernet SFP+ koper Twinax-kabels voor korte afstanden en SFP+ optica (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM en Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) voor langere afstanden. SFP+ heeft verschillende voordelen ten opzichte van andere 10 Gigabit Ethernet-connectiviteitsopties: ● Kleine 10 Gigabit Ethernet-form factor ● Optische interoperabiliteit met XENPAK, X2 en XFP-interface-typen ● Een laag energieverbruik ● Een apparaat dat warm kan worden verwisseld ● Cisco Nexus 5500-platformproducten ondersteunen 8-Gbps Fibre Channel-compatibele SFP+ voor native Fibre Channel-connectiviteitsopties; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| Fysiek (hoogte x breedte x diepte) | 3.47 x 17.3 x 29.5 inch (8.8 x 43.9 x 74.9 cm) |
| Werktemperatuur | 32 tot 104°F (0 tot 40°C) |
| Temperatuur van niet-operatieve (opslag) | -40 tot 158°F (-40 tot 70°C) |
| Vochtigheid | 5 tot 95% (niet-condenserend) |
| Hoogte | 0 tot 10.000 ft (0 tot 3000 m) |
| Gewicht | 47.5 lb (21,55 kg) |
