Productdetails:
|
| naam: | WS C3560CX 8TC S | Feature Set: | IP-basis |
|---|---|---|---|
| Havens: | 8 x 10/100/1000 Gigabit Ethernet | Opstraalverbindingsinterfaces: | 2 x 1G koper plus 2 x 1G SFP |
| Garantie: | 1 jaar | Vervoer: | DHL&FeDex |
| Het door:sturen van bandbreedte: | 16 Gbps | Ram: | 512 MB |
| Betaling: | TT/Paypal | ||
| Markeren: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
Cisco Catalyst 3560-CX-serie WS-3560CX-8TC-S Gigabit Ethernet beheerde switches bestaat uit 8 x Gigabit Ethernet-poorten, 2 x Gigabit Ethernet RJ-45 uplinks en 2 x SFP uplinks.

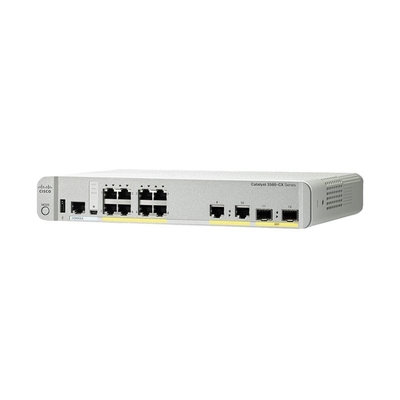

Figuur 1 toont het uiterlijk van WS-C3560CX-8TC-S.
Tabel 1 toont de Quick Specs.
| Productcode | WS-3560CX-8TC-S |
| Feature Set | IP-basis |
| Uplink-interfaces | 2 x 1G koper plus 2 x 1G SFP |
| Havens | 8 x 10/100/1000 Gigabit Ethernet |
| Doorstuurbandbreedte | 16 Gbps |
| Schakelbandbreedte (full-duplex capaciteit) | 32 Gbps |
| RAM | 512 MB |
| Flashgeheugen | 128 MB |
| Afmetingen | 40,44 x 26,9 x 21,3 cm |
Figuur 2 toont het voorpaneel van WS-C3560CX-8TC-S.
Opmerking:
| ① | Modusknop | ⑤ | 8 x 10/100/1000 poorten |
| ② | USB-type A-poort | ⑥ | 2 x 1 g koper |
| ③ | RJ-45 consolepoort | ⑦ | Slots voor SFP-modules |
| ④ | USB mini-type B (console) poort | ⑧ | Schakelaar-LED's |
• Switch-LED's omvatten SYST, STAT, SPEED-LED's en Console-LED's.
Tabel 2 toont de beschrijvingen van de drie LED's.
| LED's | Kleur/poortmodus | Beschrijving |
|
SYST (LED-systeem) |
Af! | Het systeem is niet aan. |
| Groen | Het systeem werkt normaal. | |
| Amber | Het systeem ontvangt stroom, maar werkt niet goed. | |
| Statistische gegevens | Status van de haven | Dit is de standaardmodus. |
| Snelheid | Havensnelheid | De snelheid van de poort: 10, 100 of 1000 Mb/s. |
De LED's van de console tonen aan welke consolepoort wordt gebruikt.
Als u een kabel aansluit op een consolepoort, gebruikt de switch die poort automatisch voor consolecommunicatie.
Tabel 3 toont de beschrijving van de Console LED.
| LED's | Kleur | Beschrijving |
| RJ-45 consolepoort | Groen |
RJ-45 console poort is actief. USB-mini-console-poort LED is niet actief. |
| Af! |
De poort is niet actief. USB-mini console poort is actief. |
|
| USB-mini-consolepoort | Groen |
USB-mini console poort is actief. RJ-45 console poort LED is niet actief. |
| Af! |
De poort is niet actief. RJ-45 console poort is actief. |
Tabel 4 toont enkele aanbevolen kabels.
| Modellen | Beschrijvingen |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Console Cable 6 ft met USB Type A en mini-B |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 Console Cable 6ft met RJ45 en DB9F |
| Modellen | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Hoofdlijnen | 2 x 1G koper plus 2 x 1G SFP | 2 x 1G koper plus 2 x 1G SFP |
| Havens | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Feature set | IP-basis | IP-basis |
|
PoE Uitgangspoorten |
N/A | 8 PoE+ |
| Beschikbaar POE-vermogen | N/A | 240 W |
