Productdetails:
|
| Deelnummer: | De in lid 1 bedoelde voorwaarden zijn van toepassing op: | Merken: | HUAWEI |
|---|---|---|---|
| Uitvoering van de doorzending: | 2,880 Mpps | Ontwerp van redundantie: | Supervisors, Power Modules, CMU's, Ventilatorenbakken |
| USB: | Gesteund niet | POE: | Gesteund niet |
| Markeren: | Huawei S7706 chassis,Huawei S7706 Chassis ES0Z1B06ACS0,Huawei S7706 Chassis 2*SRUA |
||
ES0Z1B06ACS0 is de Huawei S7706 Basic Engine AC Bundle ((Inbegrepen niet-PoE assemblage chassis, SRUA Main Board*2, 800W AC Power*2).

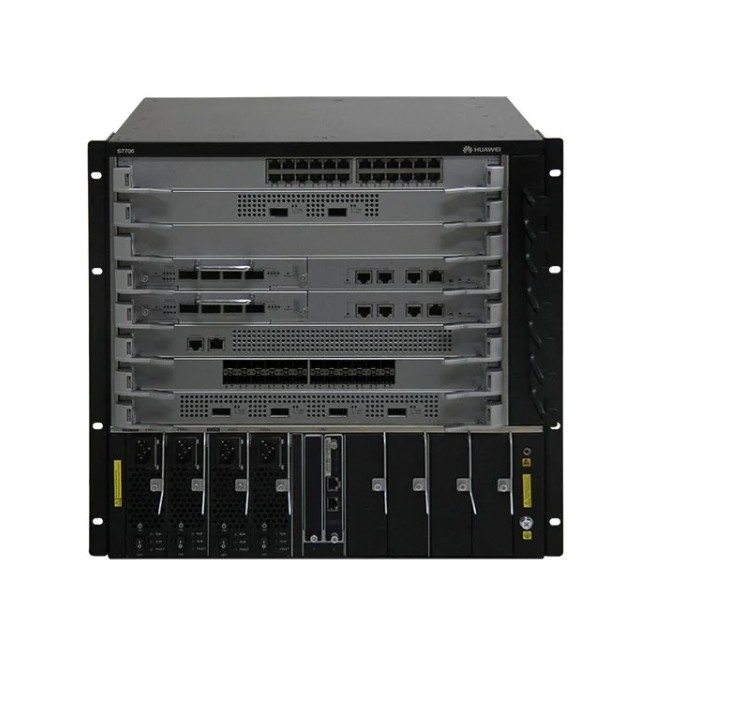

Figuur 1 toont het uiterlijk van ES0Z1B06ACS0 (voorbeeld).
Figuur 2 toont het uiterlijk van ES0Z1B06ACS0 (achteruitzicht).
Tabel 1 toont de Quick Specs.
| Productcode | De in lid 1 bedoelde voorwaarden zijn van toepassing op: |
| Schakelcapaciteit | 3.84 Tbit/s |
| Uitvoering van de doorzending | 2,880 Mpps |
| Ontwerp van redundantie | Supervisors, Power Modules, CMU's, Ventilatorenbakken |
| Buffercapaciteit | 200 ms per poort |
| Gewicht van de verpakking (kg) |
45.8 |
| Verpakkingsvolume (m^3) |
0.247 |
| Afmeting van de verpakking (D*W*H mm) |
638*612*632 |
| Netto-afmeting (D*W*H mm) |
489*442*442 |
Figuur 2 toont de S7706-chassisstructuur (voorbeeld). ES0Z1B06ACS0 is de Huawei S7706 Basic Engine AC Bundle ((Met inbegrip van niet-PoE-assemblagechassis, SRUA Main Board*2, 800W AC Power*2),de overige modules of kaarten moeten afzonderlijk worden aangeschaft.
Opmerking:
| ① |
Zes dienstkaarten, waaronder: Eenheid Open Service Platform 100M-interface kaart 1000M-interface kaart GE/10GE Interface Card 10GE-interface kaart 40GE-interface kaart 40GE/100GE Interface Card 100GE-interface kaart NB: De door een switch ondersteunde kaarten zijn afhankelijk van de softwareversie. |
| ② | Twee MPU's |
| ③ |
Een paar bevestigingsbeugels NB: De bevestigingsbeugels worden gebruikt om het chassis in de kast te bevestigen. |
| ④ | Vier krachtimodules |
| ⑤ | Twee EH1D200CMU00-gecentraliseerde bewakingseenheden |
| ⑥ |
Vier PoE-krachtmodules In versies vóór V200R006C00: 800 W wisselstroommodule 2200 W wisselstroommodule In V200R006C00 en latere versies: 2200 W gelijkstroommodule 800 W wisselstroommodule 2200 W wisselstroommodule |
| ⑦ |
Aardschroef NB: De aardingsschroef wordt gebruikt om het chassis te aarden. |
| ⑧ |
Voorste ESD-aansluiting NB: De ESD-polsband kan ESD-bescherming bieden wanneer het chassis betrouwbaar aan de grond is gelegd. |
| ⑨ |
Kabelbeheersframes NB: Kabelmanagementframes worden gebruikt om kabels te routeren. |
Figuur 3 toont de chassisstructuur van de S7706 (achteruitzicht). ES0Z1B06ACS0 is de Huawei S7706 Basic Engine AC Bundle ((Met inbegrip van niet-PoE assemblage chassis, SRUA Main Board*2, 800W AC Power*2),de overige modules of kaarten moeten afzonderlijk worden aangeschaft.
Opmerking:
| ① | Twee ventilatormodules |
| ② |
Achterste ESD-aansluiting NB: De ESD-polsband kan ESD-bescherming bieden wanneer het chassis betrouwbaar aan de grond is gelegd. |
| ③ |
Luchtfilter NB: Het luchtfilter voorkomt dat stof het chassis binnenkomt. |
| ④ |
Een paar afneembare handgrepen NB: U kunt deze handgrepen aan beide zijden van het chassis installeren om het chassis te tillen. |
Tabel 2 toont de aanbevolen elementen voor de ES0Z1B06ACS0.
| Model | Beschrijving |
| wisselstroommodule | |
| W2PSA0800 | 800W wisselstroommodule ((Zwart) |
| PAC-2200WF | 2200W wisselstroommodule |
| Gelijkstroommodule | |
| W2PSD2200 | 2200W DC Power Module ((Zwart) |
| ES02PSD16 | 1600W DC Power Module ((Zwart) |
| FE-SFP-optische transceiver | |
| SFP-FE-SX-MM1310 | Optische transceiver, SFP, 100M/155M, multi-mode module ((1310nm, 2km, LC) |
| Voor de toepassing van deze richtlijn geldt dat: | Optische transceiver, eSFP, 100M/155M, Single-mode module ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Optische transceiver, eSFP, FE, enkelmodusmodule ((1310nm, 40km, LC) |
| GE-SFP-optische transceiver | |
| Voor de toepassing van deze richtlijn geldt de volgende bepalingen: | Optische transceiver, eSFP, GE, multi-mode module ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Optische transceiver, eSFP, GE, Single-mode module ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Optische transceiver, eSFP, GE, Single-mode module ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Optische transceiver, eSFP, GE, enkelmodusmodule ((1550nm, 40km, LC) |
| 10G-SFP+ optische transceiver | |
| SFP-10G-USR | 10GBase-USR optische transceiver, SFP+, 10G, multi-mode module ((850nm, 0,1 km, LC) |
| OMXD30000 | Optische transceiver, SFP+, 10G, multi-mode module ((850nm, 0.3km, LC) |
| OSX010000 | Optische transceiver, SFP+, 10G, single-mode module ((1310nm, 10km, LC) |
| 40GE CFP-optische transceiver | |
| CFP-40G-SR4 | High Speed Transceiver CFP-40G-SR4,CFP,40G,Multimode module ((850nm,4*10G,0.1km, MPO) |
| CFP-40G-LR4 | High Speed Transceiver,CFP,40G,Single-mode module ((1310nm band,41.25G, 10km, rechte LC) |
|
|
High Speed Transceiver,CFP,40G,Single-mode module ((1310nm band,41.25G, 40km, rechte LC) |
| 40GE QSFP+ optische transceiver | |
| QSFP-40G-eSR4 | 40GBase-eSR4 optische transceiver, QSFP+, 40G, multi-mode (850nm,0.3km,MPO) (Verbinding met vier SFP+ optische transceivers) |
| QSFP-40G-ER4 | 40GBase-ER4 optische transceiver, QSFP+, 40G, Single-mode module (1310nm,40km,LC) |
| 100GE CFP-optische transceiver | |
|
|
High Speed Transceiver, CFP100G, Multimode Module ((850nm,10*10G,0.1km, MPO) |
|
|
CFP, 100G, Single-mode module ((1310nm band,4*25G,10km, strakke LC) |
|
|
High Speed Transceiver,CFP,100G,Single-mode Module ((1310nm band,4*25G,40km,straight LC) |
| GE kopertransceiver | |
| SFP-1000BaseT | Elektrische transceiver,SFP,GE,elektrische interface module ((100m,RJ45) |
| 100GE-interface-kaart | |
| ES1D2C02FEE0 | Huawei 2-poort 100GBASE-X-interface kaart ((EE,CFP)ES1D2C02FEE0 |
| 10GE-interface kaart | |
| ES1D2X40SFC0 | 40 poort 10GBASE-X-interface kaart ((FC,SFP+) |
| ES1D2X16SSC2 | Huawei 16-Port 10GBASE-X Interface Card (SC,SFP+)ES1D2X16SSC2 |
| Hoofdbesturingseenheid | |
| ES0D00MCUA00 | S7703 Hoofdcontroleinheid A |
| Ventilatormodule | |
| ES0E2FBX | S7700 Breedspanningsventilator |
Tabel 3 toont de vergelijking van ES0Z1B06ACS0, ES0Z1B03ACS0 en ES0Z1B12ACS0.
| Productcode | De in lid 1 bedoelde voorwaarden zijn van toepassing op: | De in lid 1 bedoelde voorwaarden zijn van toepassing op: | De in lid 1 bedoelde voorwaarden gelden voor de toepassing van deze richtlijn. |
| Schakelcapaciteit | 3.84 Tbit/s | 1.92 Tbit/s | 3.84 Tbit/s |
| Uitvoering van de doorzending | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Ontwerp van redundantie | Supervisors, Power Modules, CMU's, Ventilatorenbakken | Supervisors, Power Modules, CMU's, Ventilatorenbakken | Supervisors, Power Modules, CMU's, Ventilatorenbakken |
| Buffercapaciteit | 200 ms per poort | 200 ms per poort | 200 ms per poort |
| Gewicht van de verpakking (kg) |
45.8 | 21.8 | 56.1 |
| Verpakkingsvolume (m^3) |
0.247 | 0.124 | 0.322 |
| Afmeting van de verpakking (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Netto-afmeting (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
