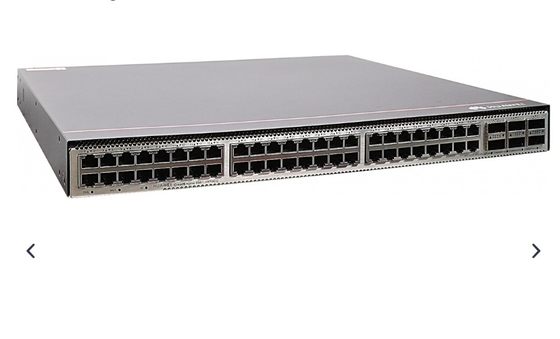

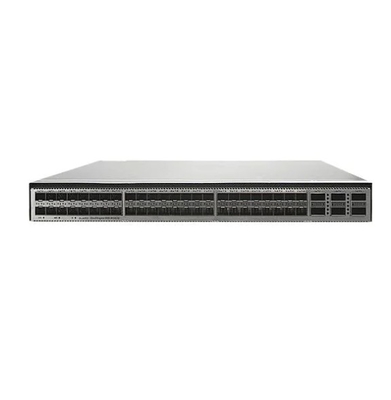

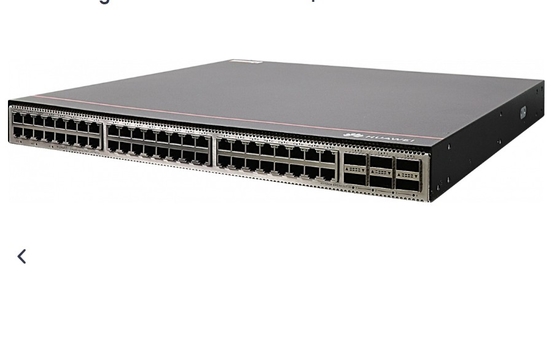

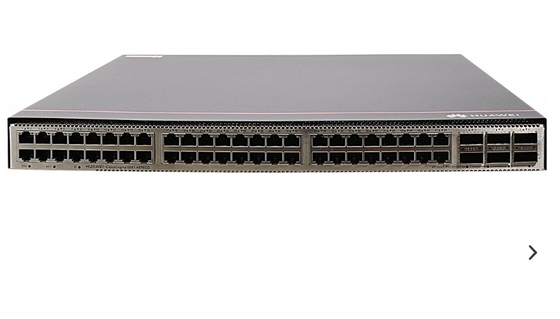

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Stroomtoevoerpoort Side Air Inlet

CE6881-48T6CQ-B specificatie

Posten

Beschrijving

Fysieke specificaties

• Afmetingen (H x W x D)
• Basis afmetingen (exclusief de uit de carrosserie uitsteekende delen): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inch x 17,4 inch x 16,5 inch)
• Maximale afmetingen (de diepte is de afstand van de poorten op het voorpaneel tot het handvat op het achterpaneel): 43,6 mm x 442,0 mm x 446,1 mm (1,72 inch x 17,4 inch x 17,6 inch)

Milieuparameters

Temperatuur

• Werktemperatuur: 0 °C tot 40 °C (32 °F tot 104 °F) op een hoogte van 0-1800 m (0-5906 ft)

NB:

Wanneer de hoogte 1800-5000 m (5096-16404 ft) bedraagt, daalt de hoogste werktemperatuur met 1 °C (1.8 °F) telkens wanneer de hoogte met 220 m (722 ft) toeneemt.

• Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)

Relatieve luchtvochtigheid

5% RH tot 95% RH, niet-condenserend

Hoogte

< 5000 m (16404 ft)

Geluid (geluidsdruk, 27°C)

• Airflow van achter naar voren: < 57 dBA
• Voor-achter luchtstroom: < 58 dBA

Vermogensspecificaties

Typ van de energiebron

AC/DC/HVDC

AC-toevoer

• Nominale invoerspanning: 100 V AC tot 240 V AC, 50/60 Hz
• Maximaal inslagspanningsbereik: 90 V AC tot 290 V AC, 47 Hz tot 63 Hz

Gelijkstroomtoevoer

• Nominale spanningsbereik: -48 V DC tot -60 V DC
• Maximaal spanningsbereik: -38,4 V DC tot -72 V DC

Hoge-spanning gelijkstroomtoevoer

• 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
• Nominale spanningsbereik: 240 V DC
• Maximaal spanningsbereik: 190 V DC tot 290 V DC
• De in punt 1 bedoelde parameters zijn van toepassing op de volgende modules:
• Nominale spanningsbereik: 240 V DC tot 380 V DC
• Maximaal spanningsbereik: 190 V DC tot 400 V DC

Nominale invoerstroom

• 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
• 8 A (100 V AC tot 240 V AC)
• 4 A (240 V gelijkstroom)
• 1000 W gelijkstroommodule (PDC1000S12-serie): 30 A (-48 V gelijkstroom tot -60 V gelijkstroom)
• 1200 W hoogspanningsgelijkstroommodule (PHD1K2S12-serie): 8 A

Vermogenverbruik van het chassis

Maximaal energieverbruik

349 W

Typisch energieverbruik

• 194 W (100% doorvoer, SFP+ hogesnelheidskabels op 48 poorten en QSFP28 hogesnelheidskabels op 6 poorten, dubbele vermogen modules)
• 240 W (100% doorvoer, optische modules voor korte afstand op alle optische poorten, dubbele vermogen modules)

Warmteafvoer van het chassis

Maximale warmteafvoer

1191 BTU/uur

Typische warmteafvoer

• 662 BTU/uur (100% doorvoer, SFP+-hoge snelheidskabels op 48 poorten en QSFP28-hoge snelheidskabels op 6 poorten, dubbele vermogensmodules)
• 819 BTU/uur (100% doorvoer, optische modules voor korte afstanden op alle optische poorten, dubbele vermogen modules)

Overspanningsbescherming

Stroommodule:

• AC: 6 kV in normale modus en 6 kV in differentiële modus
• DC: 4 kV in de normale modus en 2 kV in de differentiële modus
• HVDC: 4 kV in normale modus en 2 kV in differentiële modus

Warmteafvoer

Warmteafvoermodus

Luchtkoeling

Luchtstroom

Voor-naar-achter of achter-naar-voor, afhankelijk van de ventilatormodules en de vermogensmodules

Betrouwbaarheid en beschikbaarheid

Back-up van de voedingsmodule

1+1 back-up

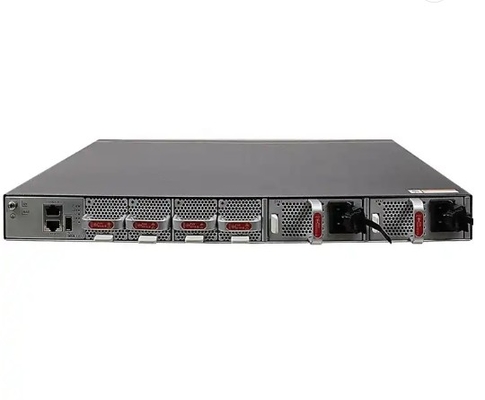

Back-up van de ventilatormodule

Het apparaat ondersteunt vier aansluitbare ventilatormodules die in de standby-modus werken.U wordt geadviseerd om de defecte ventilator module onmiddellijk te vervangen.

Hot swap

Ondersteund door alle vermogen modules en ventilator modules

Gemiddelde tijd tussen storingen (MTBF)

45.9 jaar

Gemiddelde tijd tot reparatie (MTTR)

1.57 uur

Beschikbaarheid

0.9999960856

Technische specificaties

Verwerker

1.4 GHz, vierkern

DRAM-geheugen

4 GB

NOR Flash

64 MB

NAND Flash

4 GB

Stapel

Servicepoort die de stapelfunctie ondersteunt

10GE optische poorten en 100GE optische poorten

Certificering

• Naleving van veiligheidsnormen
• Naleving van EMC-normen
• Naleving van milieunormen
