C9200-48T-E Overzicht
C9200-48T-Eis de Catalyst 9200 data switch met 48 poorten, met Network Essentials software.Cisco Catalyst 9200-series-switches vergroten de kracht van op intentie gebaseerde netwerken en Catalyst 9000-hardware- en software-innovatie tot een bredere reeks implementatiesMet hun familie-afkomst bieden de Catalyst 9200-series schakelaars eenvoud zonder compromissen. Ze zijn veilig, altijd aan en IT vereenvoudigd.
Snelle specificatie
Tabel 1 toont de snelle specificatie.
| Model |
C9200-48T-E |
| Afgaande verbindingen in totaal 10/100/1000 of PoE+ koperen poorten |
48 havengegevens |
| Configuratie van de uplink |
Opties voor modulaire uplink |
| Standaard primaire wisselstroomvoorziening |
PWR-C6-125WAC |
| Fans |
FRU overbodig |
| Software |
Netwerksubstantieel |
| Stapelbandbreedte |
160 Gbps |
| DRAM |
4 GB |
| Flash |
4 GB |
| Schakelcapaciteit |
176 Gbps |
| Uitwisselingspercentage |
261.9 Mpps |
| Afmetingen van het chassis |
1.73 x 17.5 x 13.8 inch
4.4 x 44,5 x 35,0 cm
|
Productgegevens
De Catalyst 9200-serie biedt de volgende hoogtepunten:
- ● Tot 48 poorten met volledige Power over Ethernet Plus (PoE+) -mogelijkheid
- ● Veerkracht met veldvervangbare eenheden (FRU) en redundante stroomvoorziening, ventilatoren en modulaire uplinks
- ● Flexible downlink-opties met data of PoE+
- ● Operationeel efficiënt met optionele backplane stapeling, ondersteunt stapelbandbreedte tot 160 Gbps
- ● UADP 2.0 Mini met geïntegreerde CPU biedt klanten geoptimaliseerde schaalbaarheid met een betere kostenstructuur
- ● Verbeterde beveiliging met AES-128 MACsec-encryptie, op beleid gebaseerde segmentatie en betrouwbare systemen
- ● Layer 3-mogelijkheden, waaronder OSPF, EIGRP, ISIS, RIP en routed access
- ● Geavanceerde netwerkbewaking met Full Flexible NetFlow
- ● Cisco Software-Defined Access (SD-Access):
- ● Vereenvoudigde operaties en implementatie met beleid gebaseerde automatisering van de rand tot de cloud beheerd met Cisco Identity Services Engine (ISE)
- ● Netwerkbeveiliging en verbeterde resolutietijd door middel van Cisco DNA Center
- ● Plug and Play (PnP) ingeschakeld: Een eenvoudig, veilig, verenigd en geïntegreerd aanbod om het uitrollen van nieuwe vestigingen of campusapparaten of updates van een bestaand netwerk te vergemakkelijken
- ● Cisco IOS XE: Een op Common Licensing gebaseerd besturingssysteem voor de Cisco Catalyst 9000-productenfamilie voor bedrijven met ondersteuning voor modelgedreven programmeerbaarheid en streaming
- ● ASIC met programmeerbare pipeline- en micro-engine-mogelijkheden, samen met templategebaseerde, configureerbare toewijzing van Layer 2- en Layer 3-verwijzing, Access Control Lists (ACL's),en kwaliteit van dienstverlening (QoS) -invoer telemetrie
Ondersteunde producten
Tabel 2 toont de aanbevolen ondersteunde producten.
Vergelijk met soortgelijke artikelen
Tabel 3 toont de vergelijking.
| Model |
Beschrijving |
| C9200-48T-A |
Catalyst 9200 48-poort data-switch, netwerkvoordeel |
| C9200-48T-E |
Catalyst 9200 48-poort data-switch, netwerk essentials |
| C9200-48P-A |
Catalyst 9200 48-poort PoE+ Switch, netwerkvoordeel |
| C9200-48P-E |
Catalyst 9200 48-poort PoE+-switch, essentiële onderdelen van het netwerk |
Meer informatie
Heb je vragen over de Cisco C9200-48T-E?
Neem nu contact met ons op viaLive chatofsales@router-switch.com.

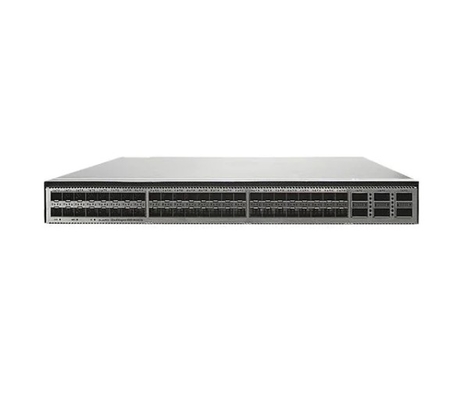

CE6881-48S6CQ-B Overzicht
CloudEngine 6800 is goed geschikt voor zowel de kern- als de aggregatielaag en is volledig compatibel met CloudEngine 16800 en 12800-series-switches, waardoor bedrijven schaalbare, vereenvoudigde,open, en beveiligde netwerken.
Snelle specificaties
Tabel 1 toont de Quick Specs.
| Productcode |
CE6881-48S6CQ-B |
| Verwerker |
1.4 GHz, vierkern |
| DRAM-geheugen |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Gemiddelde tijd tussen storingen (MTBF) |
45.9 jaar |
| Gemiddelde tijd tot reparatie (MTTR) |
1.57 uur |
| Beschikbaarheid |
0.9999960856 |
| Hot swap |
Ondersteund door alle vermogen modules en ventilator modules |
Ondersteunde transceivers
In tabel 2 worden de aanbevolen modellen weergegeven.
| Model |
Beschrijving |
| OMXD30000 |
Huawei optische transceiverOMXD30000, SFP+, 10G, Multi-mode module (850 nm, 0,3 km, LC) |
| SFP-GE-LX-SM1310 |
Optische transceiver, eSFP, GE, enkelmodusmodule (1310nm, 10km, LC) |
| OMXD30009 |
Transceiver, QSFP+, 1310nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10 |
| Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van het model geacht te worden beperkt tot de volgende categorieën: |
Optische transceiver, eSFP, GE, multi-mode module (850nm,0.5 km, LC) |
CE6881-48S6CQ-B specificatie
CE6881-48S6CQ-B specificatie
|
| Posten |
Beschrijving |
| Fysieke specificaties |
- Afmetingen (H x W x D)
- Basis afmetingen (exclusief de uit de carrosserie uitsteekende delen): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inch x 17,4 inch x 16,5 inch)
- Maximale afmetingen (de diepte is de afstand van de poorten op het voorpaneel tot het handvat op het achterpaneel): 43,6 mm x 442,0 mm x 446,1 mm (1,72 inch x 17,4 inch x 17,6 inch)
|
| Milieuparameters |
Temperatuur |
- Werktemperatuur: 0 °C tot 40 °C (32 °F tot 104 °F) op een hoogte van 0-1800 m (0-5906 ft)
NB:
Wanneer de hoogte 1800-5000 m (5096-16404 ft) bedraagt, daalt de hoogste werktemperatuur met 1 °C (1.8 °F) telkens wanneer de hoogte met 220 m (722 ft) toeneemt.
- Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
|
| Relatieve luchtvochtigheid |
5% RH tot 95% RH, niet-condenserend |
| Hoogte |
< 5000 m (16404 ft) |
| Geluid (geluidsdruk, 27°C) |
- Airflow van achter naar voren: < 57 dBA
- Voor-achter luchtstroom: < 58 dBA
|
| Vermogensspecificaties |
Typ van de energiebron |
AC/DC/HVDC |
| AC-toevoer |
- Nominale invoerspanning: 100 V AC tot 240 V AC, 50/60 Hz
- Maximaal inslagspanningsbereik: 90 V AC tot 290 V AC, 47 Hz tot 63 Hz
|
| Gelijkstroomtoevoer |
- Nominale spanningsbereik: -48 V DC tot -60 V DC
- Maximaal spanningsbereik: -38,4 V DC tot -72 V DC
|
| Hoge-spanning gelijkstroomtoevoer |
- 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
- Nominale spanningsbereik: 240 V DC
- Maximaal spanningsbereik: 190 V DC tot 290 V DC
- De in punt 1 bedoelde parameters zijn van toepassing op de volgende modules:
- Nominale spanningsbereik: 240 V DC tot 380 V DC
- Maximaal spanningsbereik: 190 V DC tot 400 V DC
|
| Nominale invoerstroom |
- 600 W AC&240 V DC-vermogensmodule (PAC600S12-serie):
- 8 A (100 V AC tot 240 V AC)
- 4 A (240 V gelijkstroom)
- 1000 W gelijkstroommodule (PDC1000S12-serie): 30 A (-48 V gelijkstroom tot -60 V gelijkstroom)
- 1200 W hoogspanningsgelijkstroommodule (PHD1K2S12-serie): 8 A
|
| Vermogenverbruik van het chassis |
Maximaal energieverbruik |
349 W |
| Typisch energieverbruik |
- 194 W (100% doorvoer, SFP+ hogesnelheidskabels op 48 poorten en QSFP28 hogesnelheidskabels op 6 poorten, dubbele vermogen modules)
- 240 W (100% doorvoer, optische modules voor korte afstand op alle optische poorten, dubbele vermogen modules)
|
| Warmteafvoer van het chassis |
Maximale warmteafvoer |
1191 BTU/uur |
| Typische warmteafvoer |
- 662 BTU/uur (100% doorvoer, SFP+-hoge snelheidskabels op 48 poorten en QSFP28-hoge snelheidskabels op 6 poorten, dubbele vermogensmodules)
- 819 BTU/uur (100% doorvoer, optische modules voor korte afstanden op alle optische poorten, dubbele vermogen modules)
|
| Overspanningsbescherming |
Stroommodule:
- AC: 6 kV in normale modus en 6 kV in differentiële modus
- DC: 4 kV in de normale modus en 2 kV in de differentiële modus
- HVDC: 4 kV in normale modus en 2 kV in differentiële modus
|
| Warmteafvoer |
Warmteafvoermodus |
Luchtkoeling |
| Luchtstroom |
Voor-naar-achter of achter-naar-voor, afhankelijk van de ventilatormodules en de vermogensmodules |
| Betrouwbaarheid en beschikbaarheid |
Back-up van de voedingsmodule |
1+1 back-up |
| Back-up van de ventilatormodule |
Het apparaat ondersteunt vier aansluitbare ventilatormodules die in de standby-modus werken.U wordt geadviseerd om de defecte ventilator module onmiddellijk te vervangen. |
| Hot swap |
Ondersteund door alle vermogen modules en ventilator modules |
| Gemiddelde tijd tussen storingen (MTBF) |
45.9 jaar |
| Gemiddelde tijd tot reparatie (MTTR) |
1.57 uur |
| Beschikbaarheid |
0.9999960856 |
| Technische specificaties |
Verwerker |
1.4 GHz, vierkern |
| DRAM-geheugen |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Stapel |
Servicepoort die de stapelfunctie ondersteunt |
10GE optische poorten en 100GE optische poorten |
| Certificering |
- Naleving van veiligheidsnormen
- Naleving van EMC-normen
- Naleving van milieunormen
|
C9200-48T-E Specificatie
C9200-48T-E Specificaties
|
| Prestatiespecificaties |
| Virtuele netwerken |
4 voor C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 voor C9200-24PB, C9200-48PB
|
| Stapelbandbreedte |
160 Gbps |
| Totaal aantal MAC-adressen |
32,000 |
| Totaal aantal IPv4-routes (ARP plus geleerde routes) |
14,000 (10.000 directe routes en 4.000 indirecte routes) |
| IPv4-routing-gegevens |
4,000 |
| IPv6-routing-invoeringen |
2,000 |
| Multicast routing schaal |
1,000 |
| QoS-schaalgegevens |
1,000 |
| ACL-schaalgegevens |
1,600 |
| Pakketbuffer per SKU |
6 MB buffers voor Gigabit Ethernet-modellen met 24 of 48 poorten, 12 MB buffers voor multigigabit-modellen met 24 of 48 poorten |
| Flexible Net Flow (FNF) -gegevens |
16,000 stromen op Gigabit Ethernet-modellen met 24 en 48 poorten |
| DRAM |
4 GB |
| Flash |
4 GB |
| VLAN-ID's |
4096 |
| PVST-gevallen |
128 |
STP virtuele poorten
(poort *VLAN's) voor PVST |
13,000 |
STP virtuele poorten
(VLAN-poorten) voor MST |
13,000 |
| Totale virtuele interfaces (SVI's) |
512 |
| met een breedte van niet meer dan 15 mm |
9198 bytes |
| Draadloze bandbreedte per switch |
Tot 48 Gbps op Gigabit Ethernet-modellen met 24 en 48 poorten |
| IP SGT-bindingsschaal |
8K |
| Aantal IPv4-bindingen |
8K |
| Aantal SGT/DGT-verzekeringen |
2K |
| Aantal SXP-sessies |
200 |
| Specificaties voor de bandbreedte |
| Schakelcapaciteit |
176 Gbps |
| Schakelcapaciteit met stapelen |
336 Gbps |
| Uitwisselingspercentage |
130.95 Mpps |
| Uitwisselingskoers met stapel |
250 Mpps |
| Afmetingen van het chassis |
1.73 x 17.5 x 13.8 inch |
| Gewicht |
11.02 pond. |
| Gemiddelde tijd tussen storingen (uren) |
|
