RRU3959/BBM/BYE/BPD Een buitenste afstandsbediening die wordt aangedreven door een stroom kast

Overzicht

Overzicht & Functie

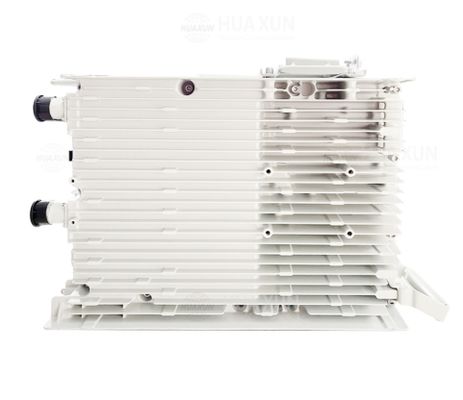

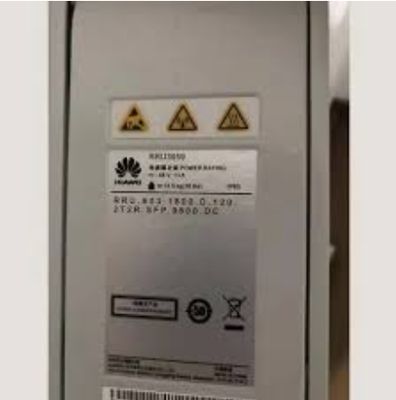

• De RRU3959 (en RRU3959w) is een externe remote radio-eenheid (RRU) die wordt gebruikt in gedistribueerde basisstationarchitecturen.

• Het verwerkt RF-functies: modulatie, demodulatie, combineren/verdelen van basisband- en RF-signalen.

• Het maakt gebruik van software-defined radio (SDR)-technieken, waardoor modeconfiguraties (multi-mode, multi-band) via software mogelijk zijn.

• Het heeft een dubbel zender / dubbel ontvanger ontwerp om het uitgangsvermogen / de capaciteit te verhogen.

•

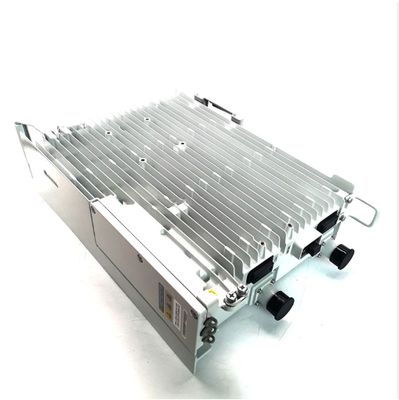

  Fysieke & Interface Poorten
  Uit Tabel 1-1:

  • RF-poorten: 2 × DIN-connectoren (naar antennesysteem)

  • CPRI-poorten: 2 × DLC-connectoren (verbinding met BBU)

  • Voedingspoort: 1 vrouwelijke connector (tool-less pressfit type) die –48 V DC levert (spanningsbereik –36 V tot –57 V)

  • RET-poort: 1 × DB9 (voor Remote Control Unit, RCU)

  • Alarmpoort: 1 × DB15 (voor externe alarmen)

  Frequentiebanden / IBW
  Uit de frequentiespectabellen:

  Variant / Type	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 – 915	935 – 960	25
  RRU3959 E900	880 – 915	925 – 960	35
  RRU3959 1800	1710 – 1785	1805 – 1880	45
  RRU3959 2100	1920 – 1980	2110 – 2170	60
  RRU3959w 1800	1710 – 1785	1805 – 1880	75

  Capaciteit (Single-mode / Multi-mode)

  • In GSM-modus (900 / 1800), ondersteunt RRU3959 / 3959w tot 8 TRX'en.

  • In UMTS (op 900 / 2100) modus:
     • Zonder MIMO: tot 6 carriers
     • Met MIMO: tot 4 carriers

  • In LTE (FDD) modus:
     • RRU3959 (1800 MHz) ondersteunt 2 carriers (bandbreedte 1.4, 3, 5, 10, 15, 20 MHz)
     • RRU3959 (2100 MHz) ondersteunt 4 carriers (bandbreedte 5, 10, 15, 20 MHz)
     • RRU3959w ondersteunt 2 LTE-carriers (5, 10, 15, 20 MHz)

  • Multi-mode combinaties (GSM + UMTS, GSM + LTE, UMTS + LTE, etc.) worden ondersteund (binnen bandbeperkingen)

  Ontvangergevoeligheid
  Uit de gevoeligheidstabel (Tabel 2-4)

  • GSM 900: –113.7 dBm (1-weg), –116.5 dBm (2-weg), –119.2 dBm (theoretisch)

  • GSM 1800: –114.0 dBm (1-weg), –116.8 dBm (2-weg), –119.5 dBm (theoretisch)

  • UMTS 900: –125.8 / –128.6 / –131.3 dBm

  • UMTS 2100: –126.1 / –128.9 / –131.6 dBm

  • LTE (FDD):
     • 900: –106.3 / –109.1 / –111.8 dBm
     • 1800: –106.6 / –109.4 / –112.1 dBm
     • 2100: –106.9 / –109.7 / –112.4 dBm

  Uitgangsvermogen
  Uit verschillende “typische uitgangsvermogen”-tabellen en notities:

  • In GSM-modus (900 / 1800) is de max per carrier 60 W (onderhevig aan licenties).

  • Onder hoogtecondities wordt de output verlaagd: op 3.500–4.500 m → –1 dB; op 4.500–6.000 m → –2 dB.

  • Voor dubbele LTE-carriers wordt aanbevolen om de vermogensspectrale dichtheid (PSD) te matchen (d.w.z. gelijk vermogen per bandbreedte).

  • De “typische” output per carrier is afhankelijk van de modus (GSM, UMTS, LTE) en het aantal carriers (zie tabellen in het document)

  Stroomverbruik & Ingang

  • Ingang: –48 V DC (–36 V tot –57 V)

  • De RRU3959 / RRU3959w ondersteunt AC-voeding via een externe AC/DC-module of OPM15M-module.

  • Typische en maximale waarden van het stroomverbruik worden gemeten bij 25 °C; belastingsvariatie beïnvloedt het verbruik.

  Omgeving & Overige specificaties

  • Het is ontworpen voor installatie buitenshuis, dicht bij de antennes.

  • Bedrijfstemperatuur, bescherming, mechanische afmetingen, etc. maken deel uit van de volledige specificatie, maar ik heb niet alles uit de bronnen die ik heb beoordeeld gehaald.

  •
