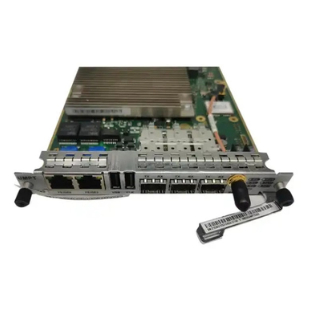

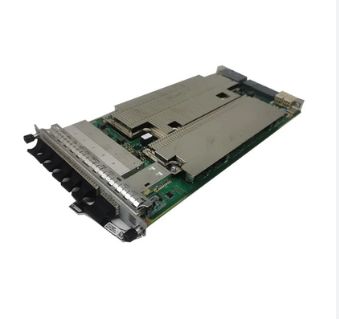

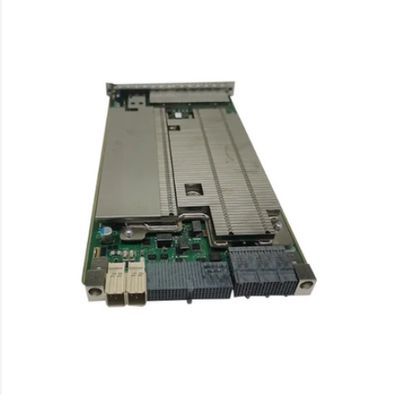

Draadloze HW BBU3900 BBU3910 UBBPg1 WD2DUBBPG100 03059443 voor BBU Baseband

UBBP g1a — Belangrijkste specificaties en kenmerken

• Model / Onderdeelnummer:03050BYF

• Spanningsingang: 38,4V DC tot ~57V DC (nominaal ­–48V)

• Afmetingen (H × B × D): 86 mm × 442 mm × 310 mm

• Gewicht: In volledige configuratie, ~ 18 kg

Functionele & Capaciteitsdetails

Vanuit bredere UBBP / baseband-verwerkingsdocumentatie (voor Huawei UBBP-serie)

• Poorten / Interfaces:

  • CPRI-poorten: 6 (gelabeld CPRI0 tot CPRI5)

  • HEI (High-speed interconnect) poort: 1 (QSFP) voor inter-board / inter-module baseband-deling

• CPRI-snelheden ondersteund: 1.25, 2.5, 4.9, 9.8 Gbit/s (en ook 6.144 Gbit/s)

• Topologieondersteuning: ster-, ketting-, ringtopologieën tussen modules / links

• Multi-mode / Multi-standaard Ondersteuning: ondersteunt GSM, UMTS, LTE gelijktijdig (d.w.z. multimode gelijktijdigheid)

• Carrier / Cel Mapping (voorbeelden)

  • In GSM modus: afhankelijk van de CPRI-snelheid, tot bijvoorbeeld 24 carriers (1T2R) etc.

  • In UMTS: mapping tussen CPRI-snelheid en aantal ondersteunde cellen

  • In LTE (FDD / TDD): ondersteunt meerdere cellen, meerdere MIMO-configuraties afhankelijk van bandbreedte & linkcapaciteit

  •
