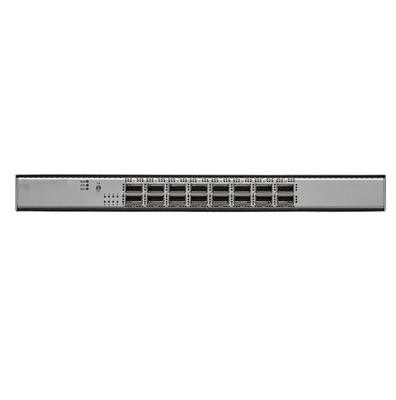

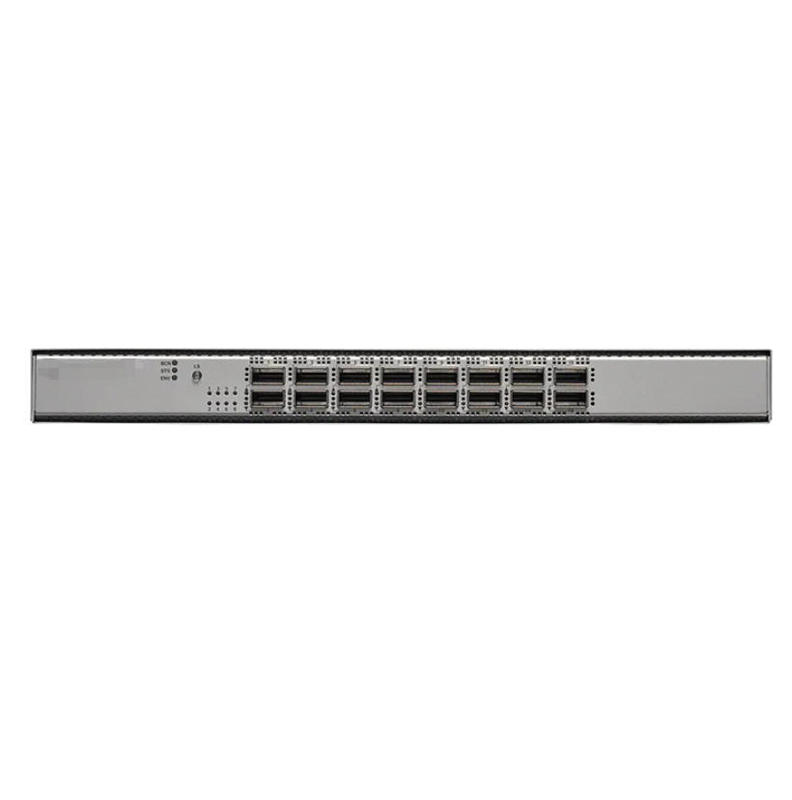

N9K-C9316D-GX Nexus 9316D Spine switch met 16p 400/100G QSFP-DD

N9K-C9316D-GX-specificatie

Haven

● 16 x 400/100/40-Gbps QSFP-DD-poorten

Fysiek

● Systeemgeheugen: 16 GB NX-OS, 24 GB ACI

● Solid-state schijf (SSD): 128 GB

● USB: 1 poort

● RS-232 seriële consolepoorten: 1

● Beheerpoorten: 2 (1 x 10/100/1000Base-T en 1 x 1-Gbps SFP+)

● Broadwell-de CPU: 4 cores

● Afmetingen (h x w x d): 3,38 x 17,37 x 22,27 in. (8,59 x 44,13 x 56,58 cm)

Pakketbuffer

● 80 MB gecentraliseerde buffer

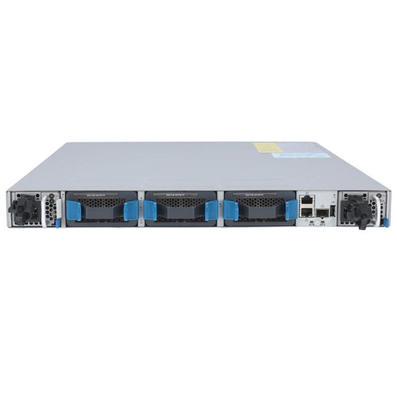

Koeling

● Fans: NXA-FAN-35CFM-PI en NXA-FAN-35CFM-PE

● 5+1 redundantie

● Port-side inname of de luchtstroomrichting aan de haastzijde

● Hot Swappable: Ja

Stroom

● AC:

◦ 1100 watt (W) AC -voedingen (maximaal 2)

◦ 1+1 redundantie

◦ 80 plus platina rated voedingen met efficiëntie van 90% of meer (20 tot 100% belasting)

◦ Frequentie: 50 tot 60 Hz (AC)

◦ ROHS -compliance: ja

◦ Hot Swappable: Ja

◦ Port-side inlaat- of uitlaatopties aan de portzijde aan de poortzijde

◦ Typisch vermogen: 650W (AC)

● DC:

◦ 1100 watt (W) DC -voedingen (maximaal 2)

◦ 1+1 redundantie

◦ 80 plus platina rated voedingen met efficiëntie van 90% of meer (20 tot 100% belasting)

● Hoogspanning AC/DC

◦ Stroom: 1200W AC, 930W DC of 1200W HVAC/HVDC

◦ Ingangsspanning: 100 tot 240V * AC of –40 tot –72V DC (minimaal en maximaal), –48 tot –60V DC (nominaal)

Omgevings-

● Bedrijfstemperatuur: 32 tot 104 ° F (0 tot 40 ° C)

● Niet -opererende (opslag) temperatuur: -40 tot 158 ​​° F

● (-40 tot 70 ° C)

● Vochtigheid: 5 tot 85% (niet -condenserend)

● Hoogte: 0 tot 13,123 ft (0 tot 4000 m)

Maximaal aantal IPv4 langste prefix -match (LPM) routes

896.000

Maximaal aantal IPv4 -hostitems

896.000

Maximaal aantal MAC -adresitems

256.000

Maximaal aantal multicast -routes

32.000

Aantal Interior Gateway Management Protocol (IGMP) Snooping -groepen

Verzending: 8000

Maximum: 32.000

Maximaal aantal invoer over toegangscontrole-lijst (ACL)

Per stukje van de doorstuurmotor:

● 5000 Ingress

● 2000 Egress

● Max: 20.000 inkomen, 8000 Egress

Maximaal aantal VLAN's

3967

Aantal virtuele routing en doorstuur (VRF) instanties

Verzending: 1000

Maximum: 16.000

Maximaal aantal ECMP -paden

64

Maximaal aantal poortkanalen

512

Maximaal aantal links in een poortkanaal

32

Aantal actieve span -sessies

4

Maximaal aantal VLAN's in Rapid Per-Vlan Spanning Tree (RPVST) -instanties

3967

Maximaal aantal hot-standby router protocol (HSRP) groepen

490

Maximaal aantal instanties met meerdere spanningsboom (MST)

64

Stroomtafelgrootte gebruikt voor Cisco Tetration Analytics Platform

64.000

Aantal NAT -vermeldingen (Netwerkadresvertaling)

1023

Regelgevende naleving

Producten moeten voldoen aan CE -markeringen volgens richtlijnen 2004/108/EC en 2006/95/EC.

Veiligheid

● UL 60950-1 tweede editie

● CAN/CSA-C22.2 Nr. 60950-1 Tweede editie

● EN 60950-1 tweede editie

● IEC 60950-1 tweede editie

● AS/NZS 60950-1

● GB4943

EMC: emissies

● 47CFR Deel 15 (CFR 47) Klasse A

● AS/NZS CISPR22 Klasse A

● CISPR22 Klasse A

● EN55022 Klasse A

● ICES003 Klasse A

● VCCI Klasse A

● EN61000-3-2

● EN61000-3-3

● KN22 Klasse A

● CNS13438 Klasse A

Opmerking: Cisco Nexus N9K-C9364C passeert EMC-uitgestraalde emissienormen in alle configuraties, met als enige uitzondering als meer dan 40 pluggable optica van Cisco-onderdeelnummer 10-3142-02 (of 10-3142-01) worden gebruikt.

EMC: immuniteit

● EN55024

● CISPR24

● EN300386

● KN 61000-4-serie

ROHS

Het product is ROHS-6 compliant met uitzonderingen voor ballen en ballen van de leidende balletarray (BGA)
Press-fit connectoren.
