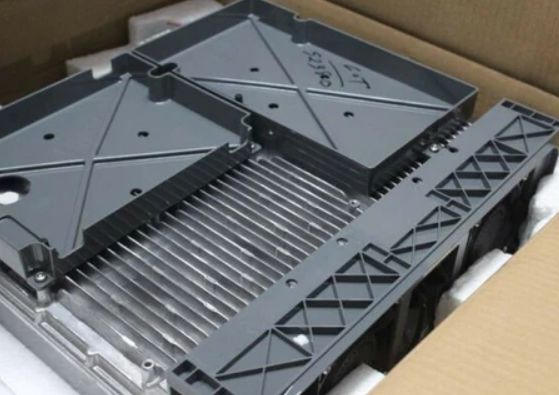

472181A FSMF (Flexible System Module Fabric), een basisbandverwerkings- en besturingseenheid voor het Nokia Flexi Multiradio basisstation

De Nokia 472181A is de FSMF (Flexible System Module Fabric), een baseband verwerkings- en besturingseenheid voor het Nokia Flexi Multiradio basisstation. Belangrijkste kenmerken zijn onder andere een compact, in een rek monteerbaar ontwerp, optionele transport- en stroomuitbreidingsmodules en naleving van verschillende regelgevingen.

• Rol: Kern baseband unit (BBU) voor het Flexi Multiradio platform, die baseband verwerking, signaalbeheer en coördinatie verzorgt.
• Capaciteit: Ondersteunt meerdere sectoren en carriers, met capaciteit uitbreidbaar door het toevoegen van maximaal twee Baseband Expansion Modules (FBBC's).
• Multi-standaard ondersteuning: Geschikt voor het gelijktijdig uitvoeren van GSM, WCDMA en LTE.

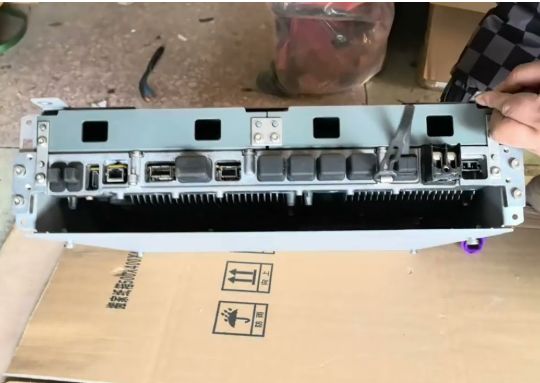

• Poorten:
  • Optisch: Meerdere SFP/SFP+ optische poorten voor RRU-connectiviteit (bijv. 1-3GE(e)/1-3GE(o)) en een SFP-uitbreidingspoort.
  • Elektrisch: 1x S1 transmissie RJ45 elektrische poort.
  • Intern: 2x QSFP interne connectoren voor baseband uitbreiding.
  • Overig: Externe alarm-, synchronisatie- en lokale onderhoudspoorten.
• Synchronisatie: Geïntegreerde GPS en 1588V2.
• Voeding: Optionele voedingsdistributie sub-module met vier voedingsuitgangen (-48V).

• Afmetingen: 447mm x 130mm x 420mm
• Gewicht: 15kg
• Vormfactor: Compact, 3U hoog, 19-inch rek-monteerbaar ontwerp.
• Koeling: Actieve koeling voor hoge betrouwbaarheid.

• Modulaire uitbreiding: Kan worden uitgebreid met FBBC-modules (voor meer optische poorten en capaciteit) of FTIF-modules (voor extra transportfuncties).
• Transport: Geïntegreerd Ethernet-transport met hoge capaciteit.
• Naleving: Voldoet aan FCC Part 15 en EU RoHS-richtlijnen.
