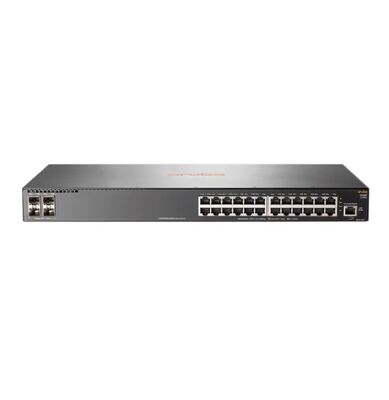

JL259A Overzicht
De Ab 2930F-series is ontworpen voor klanten die digitale werkruimtes bouwen die zijn geoptimaliseerd voor mobiele gebruikers met een geïntegreerde bedrade en draadloze aanpak.Deze basislaag 3-toegangsswitches zijn gemakkelijk te implementeren en te beheren met geavanceerde beveiligings- en netwerkbeheertools zoals Ab ClearPass Policy Manager en Ab AirWaveEen krachtige Ab ProVision ASIC levert prestaties en waarde die de nieuwste SDN-toepassingen ondersteunt met toekomstbestendige programmeerbaarheid..De 2930F ondersteunt 10 GbE uplinks, PoE+, robuuste QoS, RIP routing, Access OSPF, ACL, Tunnelled Node en IPv6.Deze JL259A beschikt over 24 10/100/1000 toegangspoorten en 4 Gigabit SFP-transceiver slots voor uplink-connectiviteit.
Snelle specificatie
Tabel 1 toont de snelle specificatie.
| Productcode |
JL259A |
| Type |
Ab 2930F 24G 4SFP-schakelaar |
| I/O-poorten en -slots |
· 24 auto-sensing 10/100/1000 RJ 45 poorten (IEEE 802.3 Type 10BASE T, IEEE 802.3u Type 100BASE TX, IEEE 802.3ab Type 1000BASE T)
Duplex: 10BASE T/100BASE TX: half of vol, 1000BASE T: alleen vol
· 4 SFP
|
| Aanvullende havens en slots |
1 dual personality serieconsolepoort (RJ 45 of micro USB) |
| Doorvoer |
tot 41,7 Mp/s |
| Schakelcapaciteit |
56 GB/s |
| Afmetingen |
4.39 × 44,25 × 20,02 cm (1,73 × 17,42 × 7,88 inch)
Hoogte 1U
|
Vergelijk met soortgelijke artikelen
Tabel 2 toont de vergelijking.
| Productcode |
JL258A |
JL259A |
JL260A |
JL261A |
JL262A |
| Type |
Ab 2930F 8G PoE+ 2SFP-switch |
Ab 2930F 24G 4SFP-schakelaar |
Ab 2930F 48G 4SFP-schakelaar |
Ab 2930F 24G PoE+ 4SFP-switch |
Ab 2930F 48G PoE+ 4SFP-switch |
| I/O-poorten en -slots |
· 8 automatische detectie 10/100/1000 PoE+ RJ 45 poorten (IEEE 802.3 Type 10BASE T, IEEE 802.3u Type 100BASE TX, IEEE 802.3ab Type 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: half of vol
1000BASE T: alleen vol
|
· 24 auto-sensing 10/100/1000 RJ 45 poorten (IEEE 802.3 Type 10BASE T, IEEE 802.3u Type 100BASE TX, IEEE 802.3ab Type 1000BASE T)
Duplex: 10BASE T/100BASE TX: half of vol
1000BASE T: alleen vol
· 4 SFP
|
· 48 auto-sensing 10/100/1000 RJ 45 poorten (IEEE 802.3 Type 10BASE T, IEEE 802.3u Type 100BASE TX, IEEE 802.3ab Type 1000BASE T)
Duplex: 10BASE T/100BASE TX: half of vol
1000BASE T: alleen vol
· 4 SFP
|
· 24 automatische sensoren 10/100/1000 PoE+ RJ 45 poorten (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: half of vol
1000BASE T: alleen vol
|
· 48 automatische sensoren 10/100/1000 PoE+ RJ 45 poorten (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: half of vol
1000BASE T: alleen vol
|
| Doorvoer |
tot 41,7 Mp/s |
tot 41,7 Mp/s |
tot 77,4 Mp/s |
tot 41,7 Mp/s |
tot 77,4 Mp/s |
| Schakelcapaciteit |
56 GB/s |
56 GB/s |
104 GB/s |
56 GB/s |
104 GB/s |
Specificatie JL259A
Type
Ab 2930F 24G 4SFP-schakelaar
I/O-poorten en slots
24 RJ-45 automatische sensing 10/100/1000 poorten (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T) Duplex: 10BASE-T/100BASE-TX: half of volledig 1000BASE-T: alleen vol, 4 SFP
Aanvullende havens en slots
1 dual-personality (RJ-45 of USB micro-B) seriële consolepoort
Geheugen en processor
Dual Core ARM Cortex A9 @ 1016 MHz, 1 GB DDR3 SDRAM, Packet buffer grootte: 12,38 MB (4,5 MB Ingress/7,785 MB Egress), 4 GB eMMC
Beheer
Ab AirWave Network Management, IMC Intelligent Management Center, commandointerface, webbrowser, Configuratie menu, SNMP manager, Telnet, RMON1, FTP,Out-of-band management (serie RS-232C of micro USB)
1000 Mb latentie
< 3,8 μs (64-byte pakketten)
Schakelcapaciteit
56 Gb/s
Grootte van de routetabel
10000 gegevens (IPv4), 5000 gegevens (IPv6)
Grootte van MAC-adrestabel
32768 vermeldingen
Afmetingen
4.39 x 44.25 x 20.02 cm (1.73 x 17.42 x 7.88 inch), 1U hoogte
Maximale warmteafvoer
105.5 kJ/uur (100 BTU/uur)
Spanning
100 - 127 / 200 - 240 V wisselstroom, nominale
Werktemperatuur
0°C tot 45°C tot 5000 voet, 0°C tot 40°C tot 10000 voet
Relatieve bruikvochtigheid
15% tot 95% @ 40°C (104°F), niet-condenserend
Niet-opererende/opslagtemperatuur
-40 °C tot 70 °C (-40 °F tot 158 °F) tot 15000 voet, 15% tot 95% @ 65 °C (149 °F), niet-condenserend
Acoustiek
Vermogen: 49,7 dB, druk: 37,1 dB
Luchtstroomrichting
Naast elkaar
Veiligheidscertificaten
Voor de toepassing van de in punt 6.1.1.4 van dit reglement vastgestelde voorschriften moet de in punt 6.1.1.4 van dit reglement vastgestelde voorschriften worden nageleefd.2013, IEC 60950-1:2005 +A1:2009 +A2:2013, CSA 22.2 nr. 60950-1-07 2e, EN 60825-1:2007 / IEC 60825-1:2007 Klasse 1
Emissies
EN 55022:2010/CISPR 22 Klasse A, FCC CFR 47 Deel 15, Klasse A, VCCI Klasse A, ICES-003 Klasse A, CNS 13438
Immuniteit
Generic: EN 55024:2010/CISPR 24, ESD IEC 61000-4-2, IEC 61000-4-3, EFT/Burst IEC 61000-4-4, Surge IEC 61000-4-5, geleid IEC 61000-4-6, Stromfrequentie magnetisch veld IEC 61000-4-8,Spanningsdaling en onderbrekingen IEC 61000-4-11, Harmonics IEC/EN 61000-3-2, Flicker IEC/EN 61000-3-3
