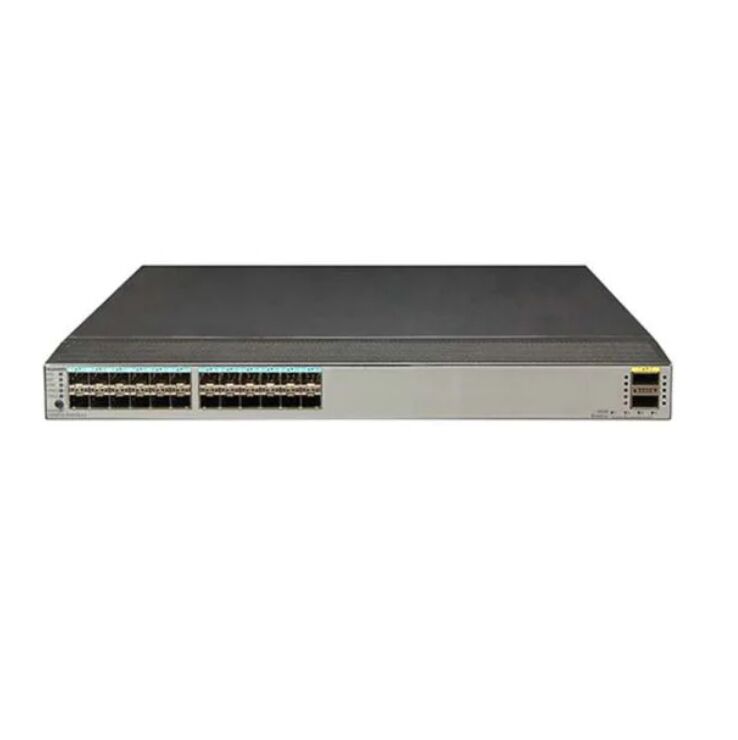

CE6810-24S2Q-LI-B, Huawei CE6810 Switch, 24x10GE SFP+/2x40GE QSFP+/geen PSU

Productcode

CE6810-24S2Q-LI-B

Deelnummer

02350GUC

Softwareversie

V100R005C10 en later

Vaste GE-interfaces

Geen

Vaste 10GE-interfaces

24*10GE SFP+

Vaste 40GE-interfaces

2*40GE QSFP+

Een 40GE-interface kan worden onderverdeeld in vier 10GE-interfaces.

Vaste 100GE-interfaces

Geen

Schakelcapaciteit

640 Gbit/s

Uitwisselingspercentage

480 Mpps

Nominale spanningsbereik ((met vermogen module)

100 V AC tot 240 V AC, 50/60 Hz

-48 V DC tot -60 V DC

Maximaal energieverbruik

171W

Ontwerp van de luchtstroom

Voor-naar-achter of achter-naar-voor

Afmetingen (W x D x H)

442 mm x 600 mm x 43,6 mm

Gewicht (volledig geladen)

10.1 kg (22,3 lb)

①

24 10GE SFP+ Ethernet-optische poorten

②

Twee 40GE QSFP+ Ethernet-optische poorten

①

Stroomvoorziening slot 1

②

Ventilator slot 1

③

Consolepoort

④

Barcode-etiket

⑤

Ventilator slot 2

⑥

Stroomvoorziening slot 2

⑦

USB-poort

⑧

ETH-beheerport

Model

Beschrijving

Voor de toepassing van deze richtlijn geldt de volgende bepalingen:

Optische transceiver, eSFP, GE, multi-mode module ((850nm, 0,55km, LC)

SFP-GE-LX-SM1310

Optische transceiver, eSFP, GE, Single-mode module ((1310nm, 10km, LC)

S-SFP-GE-LH40-SM1310

Optische transceiver, eSFP, GE, Single-mode module ((1310nm, 40km, LC)

S-SFP-GE-LH40-SM1550

Optische transceiver, eSFP, GE, Single-mode module ((1550nm, 40km, LC)

SFP-10G-USR

10GBase-USR optische transceiver, SFP+, 10G, multi-mode module ((850nm, 0,1 km, LC)

OMXD30000

Optische transceiver, SFP+, 10G, multi-mode module ((850nm, 0.3km, LC)

QSFP-40G-iSR4

40GBase-iSR4 optische transceiver, QSFP+, 40G, multi-mode (850nm,0.15km,MPO) (Verbinding met vier SFP+ optische transceivers)

QSFP-40G-LR4

40GBase-LR4 optische transceiver, QSFP+, 40GE, Single-mode module ((1310nm,10km,LC)

SFP-1000BaseT

Elektrische transceiver,SFP,GE,elektrische interface module ((100m,RJ45)

FAN-40EA-F

Ventilatorbox ((EA, van voor naar achteren, FAN-paneel zijdelingse inlaat)

FAN-40EA-B

Ventilatordoos ((EA, van achteren naar voren, uitlaat van de zijkant van het ventilatorpaneel)

Productcode

CE6810-24S2Q-LI-F

CE6810-32T16S4Q-LI-B

CE6810-48S4Q-EI

Softwareversie

V100R005C10 en later

V100R005C10 en later

V100R003C00 en later

Vaste 10GE-interfaces

24*10GE SFP+

32*10GBASE-T

16*10GE SFP+

48*10GE SFP+

Vaste 40GE-interfaces

2*40GE QSFP+

Een 40GE-interface kan worden onderverdeeld in vier 10GE-interfaces.

4*40GE QSFP+

Een 40GE-interface kan worden onderverdeeld in vier 10GE-interfaces

4*40GE QSFP+

Een 40GE-interface kan worden onderverdeeld in vier 10GE-interfaces.

Vaste 100GE-interfaces

Geen

Geen

Geen

Schakelcapaciteit

640 Gbit/s

1.28 Tbit/s

1.28 Tbit/s

Uitwisselingspercentage

480 Mpps

960 Mpps

960 Mpps

Maximaal energieverbruik

171W

288W

238W

10G Base-T-poorten

0

SFP+-poorten

24

QSFP+-poorten

2

Schakelcapaciteit

640 Gbit/s

Uitwisselingspercentage

480 Mpps

Ontwerp van de luchtstroom

Voor-naar-achter of achter-naar-voor

Virtualisatie van apparaten

iStack

Super Virtual Fabric (SVF)

Netwerkvirtualisatie

M-LAG

Bewustzijn van de VM

Agile Controller

Netwerkconvergentie

FCoE

DCBX, PFC en ETS

Programmerbaarheid

OpenFlow

OPS

Linux-container voor open source- en aanpassingsprogrammering

Analyse van het verkeer

NetStream

sFlow

VLAN

Toevoeging van toegang, trunk en hybride interfaces aan VLAN's

Standaard VLAN

QinQ

MUX VLAN

GVRP

ACL

Ingang: 1,250
Egress: 500

MAC-adrestabel

Maximaal: 128k

Dynamisch leren en verouderen van MAC-adressen

Statische, dynamische en blackhole MAC-adressen

Pakketfiltering op basis van bron MAC-adressen

MAC-adresbeperking op basis van poorten en VLAN's

ARP (maximaal)

1.5k

IPv4 FIB (maximaal)

1.5k

IP-routing

IPv4-routingprotocollen, zoals RIP, OSPF, BGP en IS-IS

IPv6 FIB (maximaal)

/

Multicast FIB (maximaal)

/

Multicast

IGMP snooping

Betrouwbaarheid

LACP

STP, RSTP, VBST, MSTP

BPDU-bescherming, wortelbescherming en lusbescherming

Smart Link en multi-instanties

DLDP

ERPS (G.8032)

VRRP, VRRP-lastbalancering en BFD voor VRRP

QoS

Verkeersclassificatie op basis van Layer 2-koppen, Layer 3-protocollen, Layer 4-protocollen en 802.1p-prioriteit

Acties van ACL, CAR, hermarkering en planning

Algorithmen voor wachtrijplanning, waaronder PQ, WRR, DRR, PQ + WRR en PQ + DRR

Mechanismen om congestie te voorkomen, met inbegrip van WRED en staartdrop

Verkeersvorming

Configuratie en onderhoud

Console-, Telnet- en SSH-terminals

Netwerkbeheersprotocollen, zoals SNMPv1/v2c/v3

Bestanden uploaden en downloaden via FTP en TFTP

BootROM-upgrade en externe upgrade

802.3az Energiezuinig Ethernet (EEE)

Warme plekken

Gebruikersbewerkingslogs

ZTP

Veiligheid en beheer

802.1x authenticatie

Bevelreeksautoriteitscontrole op basis van gebruikersniveaus, waardoor onbevoegde gebruikers bevelen niet kunnen gebruiken

DoS-, ARP- en ICMP-aanvalsbeveiliging

Isolatie van de haven, beveiliging van de haven en kleverige MAC

Binding van het IP-adres, het MAC-adres, het interfacenummer en de VLAN-ID

Authenticatiemethoden, waaronder AAA, RADIUS en HWTACACS

Verwijderde netwerkbewaking (RMON)

Afmetingen (W x D x H)

442 mm x 600 mm x 43,6 mm

Gewicht (volledig geladen)

10.1 kg (22,3 lb)

Milieuparameters

Werktemperatuur: 0°C tot 40°C (32°F tot 104°F) (0m tot 1800m)
Bewaartemperatuur: -40°C tot 70°C (-40°F tot 158°F)
Relatieve luchtvochtigheid: 5% RH tot 95% RH, niet-condenserend

Werkspanning

AC: 90V tot 290V
DC: -38,4 V tot -72 V

Max. stroomverbruik

171W
