Productoverzicht
De Cisco QSFP-40/100-SRBD is een hoge-prestatie dual-rate optische transceiver module ontworpen om zowel 40G als 100G Ethernet-transmissie te ondersteunen.Het maakt gebruik van geavanceerde SR-BiDi (Short Range Bi-Directional) technologie en werkt over multimode vezels (MMF) met LC-duplexconnectoren, waardoor vereenvoudigde bekabeling en kosteneffectieve netwerkopgraderingen mogelijk zijn.
Deze module wordt op grote schaal ingezet in moderne datacenters en bedrijfsnetwerken waar hergebruik van infrastructuur essentieel is.Het maakt een naadloze migratie van 40G naar 100G mogelijk zonder wijzigingen in de bestaande glasvezelkabels, waardoor het een zeer efficiënte en schaalbare oplossing is voor netwerkuitbreiding.
Door gebruik te maken van technologie voor de transmissie van dubbele golflengten (meestal 850 nm en 900 nm), ondersteunt de QSFP-40/100-SRBD hogesnelheidsgegevensoverdracht tot 100 meter over OM4 MMF,het garanderen van betrouwbare korteafstandsconnectiviteit in omgevingen met een hoge dichtheid.

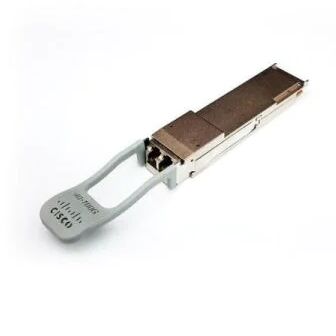

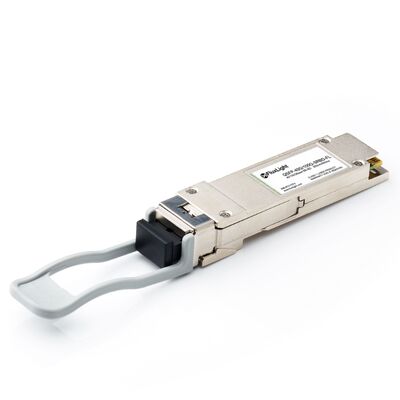

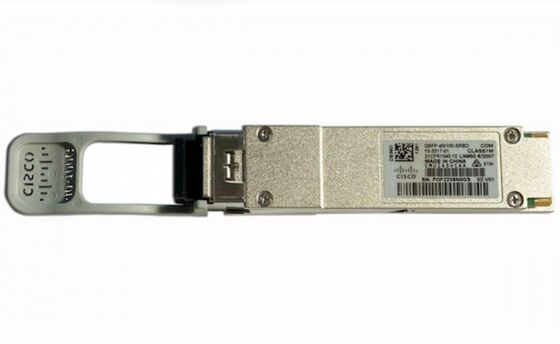

Figuur 1 toont het voorpaneel van QSFP-40/100G-SRBD=.
Belangrijkste kenmerken
- Dual-rate ondersteuning: 40GBASE-SR-BiDi en 100GBASE-SR-BiDi
- LC-duplex-interface (geen MPO/MTP vereist)
- Tot 100 m transmissieafstand over OM4 MMF
- Ondersteunt OM3 en OM4 multimode vezels
- Laag energieverbruik voor energiezuinige werking
- Warm aansluitbare QSFP-vormfactor
- Mogelijk maakt naadloze migratie van 40G naar 100G
- Ideaal voor korteafstandsverbindingen in datacenters
Snelle specificaties
| Artikel 1 |
Beschrijving |
| Productnaam |
Cisco QSFP-40/100-SRBD |
| Vormfactor |
QSFP / QSFP28 |
| Gegevenspercentage |
40 Gbps / 100 Gbps |
| Vlakken |
Multimodevezel (MMF) |
| Type aansluiting |
LC Duplex |
| Waallengte |
850 nm / 900 nm |
| Maximale afstand |
70m (OM3), 100m (OM4) |
| Energieverbruik |
~ 3,5 W |
| Digitale diagnostische monitoring |
Ondersteund |
| Toepassing |
Datacenters, bedrijfsnetwerken |
Technische specificaties
| Parameter |
Specificatie |
| Transmissie technologie |
SR-BiDi (twee-richtings op twee vezels) |
| Optische interface |
LC Duplex |
| Naleving |
IEEE 802.3bm, QSFP MSA |
| Werktemperatuur |
10°C tot 60°C |
| Bergingstemperatuur |
-40°C tot 85°C |
| Protocolondersteuning |
Ethernet 40G / 100G |
| Fibercompatibiliteit |
OM3 / OM4 MMF |
Hoe werkt de SR-BiDi-technologie
De QSFP-40/100-SRBD maakt gebruik van SR-BiDi-optische technologie, die bidirectionele gegevensoverdracht mogelijk maakt via slechts twee strengen multimode vezels, in plaats van de traditionele 8-vezel MPO-architectuur.
Elke vezel draagt gegevens in beide richtingen met behulp van verschillende golflengten, waardoor het gebruik van vezels aanzienlijk wordt verminderd terwijl de hoge snelheid wordt gehandhaafd.
Deze architectuur biedt verschillende voordelen:
- Vermindert de complexiteit van glasvezelkabels
- Verlaagde installatie- en infrastructuurkosten
- Het hergebruik van bestaande glasvezelnetwerken mogelijk
- Vergemakkelijkt het beheer van datacenterkabels
Toepassingen
- Interconnectie van datacenters (DCI)
- Ondernemingskern- en aggregatienetwerken
- Infrastructuur voor cloudcomputing
- Clusters voor high-performance computing (HPC)
- Cisco-switch-interconnectie (Nexus / Catalyst-platforms)
Toelichting op de verenigbaarheid
De Cisco QSFP-40/100-SRBD-module is compatibel met meerdere Cisco-netwerkplatformen.Controleer altijd de ondersteuning voor inzet.
Vergelijking: QSFP-40/100-SRBD vs. QSFP-100G-SR4
| Kenmerken |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Type aansluiting |
LC Duplex |
MPO/MTP |
| Behoefte aan vezels |
2-vezel MMF |
8-vezel MMF |
| Upgrade Pad |
40G → 100G |
Alleen 100G |
| Complexiteit van de bekabeling |
Laag |
Hoger |
| Infrastructuurkosten |
Onderstaande |
Hoger |
| Beste gebruiksgeval |
Netwerkmigratie |
Nieuwe uitrusting met een hoge dichtheid |
Conclusie:
QSFP-40/100-SRBD is ideaal voor omgevingen die goedkope 100G-upgrades vereisen zonder de bestaande vezelinfrastructuur te vervangen, terwijl SR4 beter geschikt is voor greenfield-implementaties.
Veelgestelde vragen
Waar wordt Cisco QSFP-40/100-SRBD voor gebruikt?
Het wordt gebruikt voor hogesnelheidsgegevensoverdracht in datacenters en ondersteunt zowel 40G als 100G Ethernet via multimode vezels.
Is voor QSFP-40/100-SRBD MPO-kabels vereist?
Deze module maakt gebruik van LC-duplexconnectoren, waardoor MPO/MTP-kabelsystemen niet meer nodig zijn.
Wat is de maximale transmissieafstand?
- Tot 70 meter op OM3 MMF
- Maximaal 100 meter op OM4 MMF
Is deze module compatibel met Cisco-switches?
Ja, het is ontworpen voor Cisco-platforms zoals de Nexus- en Catalyst-serie, afhankelijk van de software- en hardwarecompatibiliteit.
Wat is het belangrijkste voordeel van de SR-BiDi-technologie?
Het vermindert het gebruik van glasvezel door tweerichtingscommunicatie over twee vezels mogelijk te maken, de bekabeling te vereenvoudigen en de infrastructuurkosten te verlagen.
Kan het zowel 40G- als 100G-netwerken ondersteunen?
Ja, het is een dual-rate module die zowel 40G- als 100G-operatiemodi ondersteunt.
Welke vezels zijn nodig?
Het ondersteunt OM3 en OM4 multimode vezels met LC duplex connectoren.
Waarom QSFP-40/100-SRBD kiezen?
- Toekomstbestendige dubbele koersontwerp
- Kosteneffectieve upgrade van 40G naar 100G
- Vergemakkelijkte kabelingsarchitectuur op basis van LC
- Verminderde infrastructuur- en inzetkosten
- Ideaal voor de evolutie van het moderne datacenter
