QSFP28-100G-SR4, Huawei 100G optische zendontvanger, 850nm/100m/MPO

De Huawei-compatibele QSFP28-100G-SR4 is een krachtige, hot-pluggable optische transceivermodule die is ontworpen voor gegevensoverdracht over korte afstanden in 100 Gigabit Ethernet (100GbE)-netwerken, high-performance computing (HPC)-clusters en zakelijke datacenters. Deze module werkt over een nominale golflengte van 850 nm via multi-mode glasvezel (MMF) en levert een betrouwbare transmissieafstand tot 70 meter met behulp van OM3-glasvezel of tot 100 meter met behulp van OM4/OM5-infrastructuur.

Uitgerust met een standaard MPO-12 mannelijke optische connectorinterface en geïntegreerde digitale optische monitoring (DOM/DDM), biedt deze transceiver naadloze compatibiliteit met Huawei-switches, routers en netwerkinterfacekaarten (NIC's). Het levert een hoge dichtheid, een laag stroomverbruik (doorgaans minder dan 2,5 W) en een rotsvaste betrouwbaarheid voor moderne optische verbindingen.

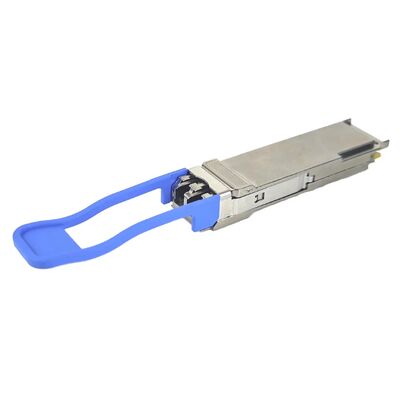

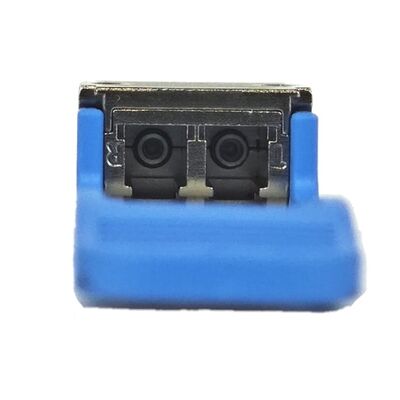

Figuur 1 toont het voorpaneel van QSFP28-100G-SR4.

De Huawei-compatibele QSFP28-100G-SR4 vertegenwoordigt het toppunt van optische interconnectie met hoge dichtheid en een kort bereik. De term QSFP28 (Quad Small Form-factor Pluggable 28) verwijst naar de gestandaardiseerde industriële vormfactor die is geoptimaliseerd voor 100G-datasnelheden. De SR4-aanduiding duidt op een "Short Range"-architectuur die gebruik maakt van 4 onafhankelijke zend- en ontvangstkanalen (lanes).

In plaats van gegevens langs één glasvezelstreng te routeren, splitst deze module de totale stroom van 100 Gbps in vier afzonderlijke lijnen, die elk werken met een lijnsnelheid van 25,78125 Gbps met behulp van NRZ-modulatie (Non-Return-to-Zero). De interface vereist een 12-vezel MPO/MTP-connector (waarbij specifiek gebruik wordt gemaakt van 4 rijstroken voor transmissie, 4 rijstroken voor ontvangst en waarbij de middelste 4 vezels ongebruikt blijven), waardoor het de definitieve hardwarekeuze is voor het migreren van lokale netwerken van oudere 10G/40G-structuren naar 100G-pijpleidingen met hoge capaciteit.

Een primaire barrière bij het inzetten van optische modules van derden zijn softwarevergrendeling of strikte hardwarevalidatieprotocollen binnen bedrijfsbesturingssystemen zoals Huawei VRP (Versatile Routing Platform). Onze Huawei-compatibele transceivers ondergaan strenge hardwareverificatie en interne EEPROM-coderingsspecialisatie.

Wanneer het hostsysteem in geavanceerde switches zoals de Huawei CloudEngine-serie wordt geplaatst, herkent het de module onmiddellijk, leest het de interne parametertabellen feilloos en vult het standaard interface-opdrachten in zonder waarschuwingen voor "niet-ondersteunde transceiver" of afsluitingsstatussen van de interfacepoort te activeren.

Thermisch beheer is een cruciale bedrijfskostenmaatstaf voor grootschalige datacenterinfrastructuren. De QSFP28-100G-SR4-architectuur is ontworpen rond zeer efficiënte 850 nm VCSEL-arrays (Vertical-Cavity Surface-Emitting Laser) en gespecialiseerde PIN-fotodetectorchipsets. Hierdoor kan de transceiver functioneren onder een zeer geoptimaliseerd vermogensbereik, waarbij een typische vermogensdissipatie van minder dan 2,5 Watt over het gehele thermische werkingsbereik wordt gehandhaafd, wat zich direct vertaalt in verminderde koelingsoverhead en lagere elektrische operationele kosten (OpEx).

Realtime netwerkonderhoud vereist gedetailleerd inzicht in variabelen van de optische fysieke laag. Deze module bevat standaard DOM-datafeeds (Digital Optical Monitoring) die voldoen aan de SFF-8636-industrieovereenkomsten. Netwerktechnici kunnen kritische realtime diagnostiek rechtstreeks via de switch CLI monitoren, waaronder:

• Optische transmissie (Tx) Vermogensniveaus per kanaal

• Optische ontvangst (Rx) Vermogensgevoeligheidsstatistieken per kanaal

• Bedrijfstemperatuur interne module

• Laservoorspanningsstroomverdelingen

• Realtime volgen van de voedingsspanning

Om foutloze optische linkconnectiviteit tussen uw netwerkrijen tot stand te brengen, is het van cruciaal belang om de transceiver af te stemmen op de juiste glasvezelbekabelingsspecificaties:

• De MPO-12-connector: De transceiver bevat een interne mannelijke MPO-12 optische houder met uitlijningspinnen. Daarom moet de glasvezelpatchkabel eindigen in een vrouwelijke MPO-12/MTP-12-connector (zonder pinnen).

• Glasvezelkwaliteit en afstandsschaling:

  • Implementeer OM3 Multimode Fiber (MMF) om betrouwbare 100G-transmissieafstanden tot 70 meter te bereiken.

  • Implementeer OM4 of OM5 Multimode Fiber (MMF) om volledige operationele bereikmogelijkheden tot 100 meter te ontgrendelen.

• Optische polariteit: Standaard 100G parallelle optica-implementaties vereisen Type-B MPO-polariteitsbekabeling om de zendpoorten (Tx) van schakelaar A correct te verbinden met de overeenkomstige ontvangstpoorten (Rx) van schakelaar B.

1. Richt de QSFP28-module voorzichtig zodat de geïntegreerde uitlijningssleutel met het treklipje op één lijn ligt met de fysieke oriëntatiesleuf van de Huawei-hostswitchpoort.

2. Schuif de transceiver voorzichtig in de open poort totdat u een mechanische 'klik' hoort, wat aangeeft dat het apparaat veilig in de achterplaatkooi is vergrendeld.

3. Verwijder de beschermende rubberen stofkappen van zowel het optische venster van de transceiver als de vrouwelijke MPO-12 patchkabel. Inspecteer het vezeluiteinde met een vezelscoop en reinig indien nodig.

4. Lijn de sleutel van de vrouwelijke MPO-connector uit met de transceiversleuf en steek deze stevig erin. De verbindingsindicator-LED op de hostswitch moet binnen enkele ogenblikken groen worden zodra de optische handshakes zijn voltooid.

Inkoopmanagers evalueren regelmatig optische verbindingspaden bij het ontwerpen van 100G-campusfabrics en serveraggregaties. De onderstaande productmatrix schetst de prestatiekenmerken van standaard 100G QSFP28-opties ten opzichte van de korteafstands-SR4-module:

Antwoord: Ja, absoluut. Onze Huawei-compatibele QSFP28-100G-SR4-modules zijn geladen met aangepaste EEPROM-systeemcode die speciaal is geconfigureerd om te voldoen aan Huawei's VRP-softwareregels. Wanneer u deze module in een Huawei-switch (zoals de CloudEngine 6800- of 8800-serie) implementeert, wordt deze native geïnitialiseerd. De switch registreert het precies als een originele merkmodule, waardoor volledige CLI-integratie, telemetrie-uitlezingen en een foutloze werking worden ontgrendeld.

A: U moet een Multimode Fiber (MMF) patchkabel gebruiken (glas van OM3-, OM4- of OM5-kwaliteit) afgesloten met een vrouwelijke MPO-12-connector aan het uiteinde van de transceiver. De vrouwelijke connector is vereist omdat onze QSFP28-module over interne mannelijke uitlijningspinnen beschikt. Zorg ervoor dat u voor standaard switch-to-switch-verbindingen een Type-B Polarity MPO-kabel bestelt om te zorgen voor een goede mapping van de zender naar de ontvanger.

EEN: Ja. Omdat de 100GBASE-SR4-standaard inherent afhankelijk is van 4 individuele parallelle rijstroken met een snelheid van 25,78 Gbps, kunt u eenvoudig een breakout-configuratie uitvoeren. Door een vrouwelijke MPO-12 aan te sluiten op 4x Duplex LC multi-mode breakout-kabelboom, kunt u de signalen naar vier individuele 25G SFP28 SR-poorten op stroomafwaartse switches of netwerkinterfacekaarten leiden. U hoeft alleen maar het configuratiecommando port split of breakout in te voeren op de interfacepoort van uw hostswitch.

A: Wij ondersteunen deze optische transceiver met een toonaangevende geavanceerde vervangingsgarantie van 3 jaar. In het zeldzame geval dat een module binnen deze periode optische degradatie of interne componentstoringen ondervindt, coördineert ons technische logistieke team een ​​snelle productwissel om de downtime van het netwerk te minimaliseren. Daarnaast bieden we levenslange technische ondersteuning, waarbij we hulp op afstand bieden voor compatibiliteitsverificatie, probleemoplossing voor DOM-analyse en breakout-configuratievragen.

A: MPO (Multi-Fiber Push On) is de algemene internationale industriestandaardnaam voor dit multi-fiber connectortype. MTP® is een geregistreerd handelsmerk van US Conec en vertegenwoordigt een ontwikkelde premiumversie van een MPO-connector. MTP-connectoren zijn volledig compatibel met standaard MPO-interfaces, maar zijn voorzien van mechanische verbeteringen die het insteekverlies verminderen, de slijtage van het vezeloppervlak minimaliseren en de fysieke veerstabiliteit optimaliseren tijdens verbindingscycli met hoge dichtheid.

A: Ja, deze module is 100% hot-pluggable. U kunt de transceiver in elke operationele Huawei-switchpoort plaatsen of eruit halen zonder het systeem uit te schakelen, aangrenzende poorten te onderbreken of stroomonderbrekingen op de backplane van het systeem te veroorzaken. Hierdoor kunt u de verbindingscapaciteit opschalen of hardwarecomponenten vervangen tijdens productie-uren zonder dat u geplande onderhoudsvensters voor netwerkuitval nodig heeft.

De Huawei-compatibele QSFP28-100G-SR4 optische transceiver biedt een uitzonderlijke combinatie van hoge prestaties, laag stroomverbruik en kostenefficiëntie voor 100GbE-toepassingen op korte afstand. Door echte Huawei-systeemcompatibiliteit te matchen met hoogwaardige 850 nm parallelle optische architectuur en geïntegreerde DOM-diagnostiek, biedt deze module bedrijfs- en datacenternetwerken een ongelooflijk betrouwbare glasvezelverbinding met hoge dichtheid.
