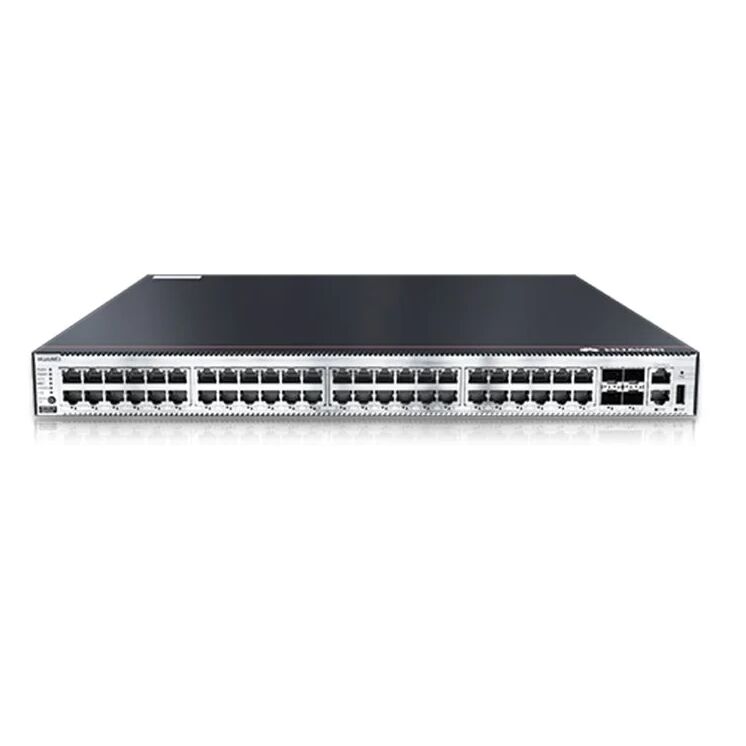

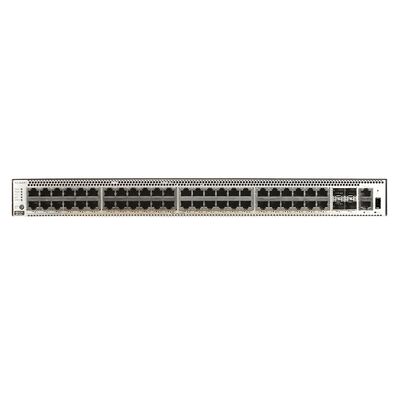

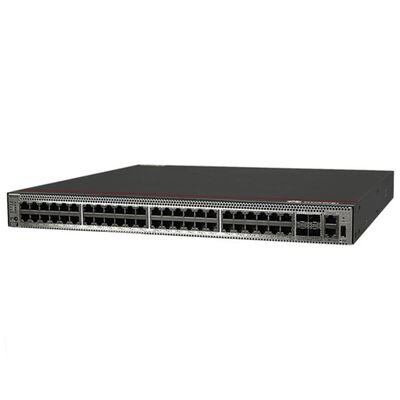

S5731-H48T4XC, Huawei S5731-schakelaar, 48xGE RJ45/4x10GE SFP+/uitbreidingsslot

S5731-H48T4XC Specificatie

Vaste poort

48 x 10/100/1000Base-T-poorten, 4 x 10GE SFP+-poorten

Afmetingen (H x B x D)

43,6 mm x 442 mm x 420 mm

Chassis hoogte

1 U

Chassisgewicht (inclusief verpakking)

8,55 kg

Uitbreidingsslot

Eén uitbreidingsslot, ondersteunt 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 of 8 x 10GE SFP+-kaarten

Type voeding

• 600 W AC (plug-in)

• 150 W AC (plug-in)

• 1000 W DC (plug-in)

Nominaal spanningsbereik

• AC-ingang (600 W AC): 100 V AC tot 240 V AC, 50/60 Hz

• AC-ingang (150 W AC): 100 V AC tot 240 V AC, 50/60 Hz

• DC-ingang (1000 W DC): -48 VDC tot -60 V DC

Maximaal spanningsbereik

• AC-ingang (150 W AC): 90 V AC tot 264 V AC, 47 Hz tot 63 Hz

• AC-ingang (600 W AC): 90 V AC tot 290 V AC, 45 Hz tot 65 Hz

• Hoogspannings-DC-ingang (600 W AC): 190 V DC tot 290 V DC (voldoet aan 240 V hoogspannings-DC-certificering)

• DC-ingang (1000 W DC): -38,4 V DC tot -72 V DC

Maximaal vermogen verbruik

124 W

Geluidsniveau

• Onder normale temperatuur (geluidsvermogen): 57,5 dB (A)

• Onder hoge temperatuur (geluidsvermogen): 70,9 dB (A)

• Onder normale temperatuur (geluidsdruk): 47,5 dB (A)

Bedrijfstemperatuur

• 0-1800 m hoogte: -5°C tot 45°C

• 1800-5000 m hoogte: De bedrijfstemperatuur neemt af met 1ºC elke keer dat de hoogte met 220 m toeneemt.

Opslagtemperatuur

-40°C tot +70°C

Relatieve luchtvochtigheid

5% tot 95% (niet-condenserend)

Overspanningsbeveiliging specificatie (service poort)

Gegolfde modus: ±6 kV

Overspanningsbeveiliging specificatie (stroom poort)

• AC-stroompoort: ±6 kV in differentiële modus, ±6 kV in gegolfde modus

• DC-stroompoort: ±2 kV in differentiële modus, ±4 kV in gegolfde modus

Warmteafvoer

Luchtkoeling warmteafvoer, intelligente snelheidsregeling en plug-in ventilatoren

Servicefuncties

MAC-adrestabel

Conform IEEE 802.1d-normen

288K MAC-adresentries

MAC-adresleren en veroudering

Statische, dynamische en blackhole MAC-adresentries

Pakketfiltering op basis van bron-MAC-adressen

VLAN

4094 VLAN's

Gast-VLAN en spraak-VLAN

GVRP

MUX VLAN

VLAN-toewijzing op basis van MAC-adressen, protocollen, IP-subnetten, beleid en poorten

VLAN-mapping

Draadloze service

AP-toegangscontrole, AP-domeinbeheer en AP-configuratietemplatesbeheer

Radiobeheer, uniforme statische configuratie en dynamisch gecentraliseerd beheer

WLAN basisservices, QoS, beveiliging en gebruikersbeheer

CAPWAP, tag/terminallocatie en spectrumanalyse

Ethernet-lusbeveiliging

RRPP-ringtopologie en RRPP-multi-instantie

Smart Link-boomtopologie en Smart Link-multi-instantie, die milliseconde-niveau beveiliging bieden

switching

SEP

ERPS (G.8032)

BFD voor OSPF, BFD voor IS-IS, BFD voor VRRP en BFD voor PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) en MSTP (IEEE 802.1s)

BPDU-beveiliging, root-beveiliging en lusbeveiliging

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

IP-routering

Statische routes, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, routeringsbeleid

Tot 512K FIBv4-entries

Tot 64K FIBv6-entries

Interoperabiliteit

VLAN-gebaseerde Spanning Tree (VBST), werkt samen met PVST, PVST+ en RPVST

Link-type Negotiation Protocol (LNP), vergelijkbaar met DTP

VLAN Central Management Protocol (VCMP), vergelijkbaar met VTP

IPv6-functies

Tot 64K ND-entries

PMTU

IPv6 Ping, IPv6 Tracert en IPv6 Telnet

ACL's gebaseerd op bron-IPv6-adressen, bestemmings-IPv6-adressen, Layer 4-poorten of protocoltypen

Multicast Listener Discovery snooping (MLDv1/v2)

IPv6-adressen geconfigureerd voor sub-interfaces, VRRP6, DHCPv6 en L3VPN

Multicast

IGMP v1/v2/v3 snooping en IGMP fast leave

Multicast-doorsturing in een VLAN en multicast-replicatie tussen VLAN's

Multicast-belastingverdeling tussen lidpoorten van een trunk

Controleerbare multicast

Poort-gebaseerde multicast-verkeersstatistieken

IGMP v1/v2/v3, PIM-SM, PIM-DM en PIM-SSM

MSDP

MVPN

QoS/ACL

Rate limiting in de inkomende en uitgaande richting van een poort

Pakketomleiding

Poort-gebaseerde verkeerspolicing en twee-rate drie-kleuren CAR

Acht wachtrijen per poort

DRR, SP en DRR+SP wachtrij-planningsalgoritmen

WRED

Her-markering van de 802.1p en DSCP velden van pakketten

Pakketfiltering op Layer 2 tot Layer 4, filtert ongeldige frames op basis van bron-MAC-adres, bestemmings-MAC-adres, bron-IP-adres, bestemmings-IP-adres, TCP/UDP-poortnummer, protocoltype en VLAN-ID

Wachtrij-gebaseerde rate limiting en shaping op poorten

Beveiliging

Hiërarchisch gebruikersbeheer en wachtwoordbeveiliging

DoS-aanvalsverdediging, ARP-aanvalsverdediging en ICMP-aanvalsverdediging

Koppeling van IP-adres, MAC-adres, poortnummer en VLAN-ID

Poortisolatie, poortbeveiliging en sticky MAC

MAC Forced Forwarding (MFF)

Blackhole MAC-adresentries

Limiet op het aantal geleerde MAC-adressen

IEEE 802.1x-authenticatie en limiet op het aantal gebruikers op een poort

AAA-authenticatie, RADIUS-authenticatie en HWTACACS-authenticatie

NAC

SSH V2.0

HTTPS

CPU-beveiliging

Zwarte lijst en witte lijst

Aanvalsbron-tracering en bestraffing voor IPv6-pakketten zoals ND, DHCPv6 en MLD-pakketten

Secure Boot

IPSec

MACSec-256

ECA

Deception

Betrouwbaarheid

LACP

E-trunk

Ethernet OAM (IEEE 802.3ah en IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BFD voor BGP, BFD voor IS-IS, BFD voor OSPF, BFD voor statische route

VXLAN*

VXLAN L2 en L3 gateways

Gecentraliseerde en gedistribueerde gateway

BGP-EVPN

Geconfigureerd via het NETCONF-protocol

Super Virtual Fabric (SVF)

Werkt als een SVF Parent om downlink switches en AP's verticaal te virtualiseren als één apparaat voor beheer.

Een twee-laags clientarchitectuur wordt ondersteund.

IGMP snooping kan worden ingeschakeld op access switches (AS's) en het maximale aantal access-gebruikers op een poort kan worden geconfigureerd.

AS's kunnen onafhankelijk worden geconfigureerd. Services die niet worden ondersteund door templates kunnen op de parent worden geconfigureerd.

Apparaten van derden zijn toegestaan tussen SVF parent en clients.

Werkt als een SVF-client die plug-and-play is met nul configuratie

iPCA

Servicepakketten direct kleuren om real-time statistieken te verzamelen over het aantal verloren pakketten en de pakketverliesratio

Verzamelen van statistieken over het aantal verloren pakketten en de pakketverliesratio op netwerk- en apparaatniveau

TWAMP

Tweeweg IP-link prestatie meting

Meting van tweeweg pakketvertraging, eenrichtings pakketverliesratio en eenrichtings pakketjitter

Beheer en onderhoud

iStack, met maximaal 9 lid-switches in een stack

SNMP v1/v2c/v3

RMON

Smart Application Control (SAC)

Web-gebaseerde NMS

Systeemberichten en alarmen van verschillende niveaus

GVRP

MUX VLAN

NetStream

Intelligent O&M

*CloudEngine S5731-H-serie switches vereisen de VXLAN-licentie of het N1 geavanceerde softwarepakket om de VXLAN-functie te ondersteunen.
