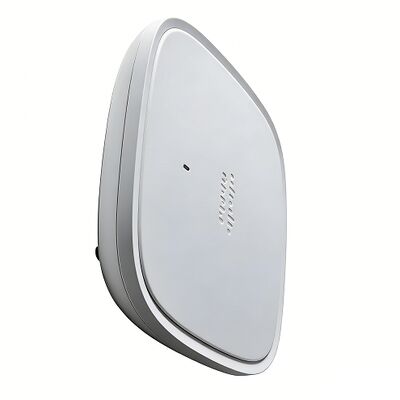

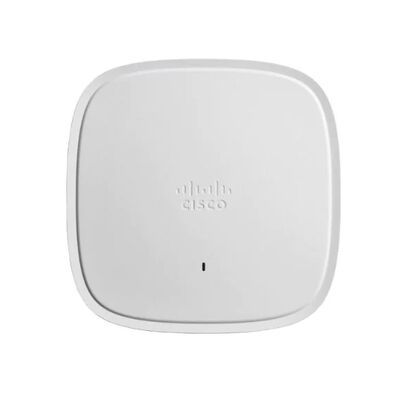

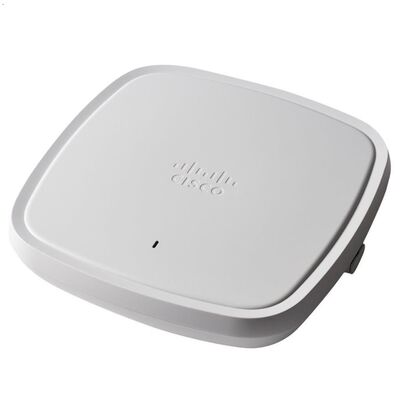

C9105AXI-B, Cisco Catalyst 9105AX toegangspunt, Wi-Fi 6/2x2 MIMO/interne antenne

Functie

Voordelen

Wi-Fi 6 (802.11ax)

De opkomende IEEE 802.11ax-standaard, ook bekend als High-Efficiency Wireless (HEW) of Wi-Fi 6, bouwt voort op 802.11ac. Het levert een betere ervaring in typische omgevingen met meer voorspelbare prestaties voor geavanceerde toepassingen zoals 4K- of 8K-video, high-density, high-definition samenwerkingsapps, volledig draadloze kantoren en IoT. Wi-Fi 6 is ontworpen om zowel de 2,4 GHz- als de 5 GHz-banden te gebruiken, in tegenstelling tot de 802.11ac-standaard.

Uplink/downlink OFDMA

OFDMA-gebaseerde planning splitst de bandbreedte in kleinere frequentietoewijzingen, Resource Units (RU's) genaamd, die kunnen worden toegewezen aan individuele clients in zowel de downlink- als de uplink-richting om overhead en latentie te verminderen.

Downlink MU-MIMO-technologie

MU-MIMO ondersteunt twee ruimtelijke stromen en stelt access points in staat om ruimtelijke stromen te splitsen tussen clientapparaten om de doorvoer te maximaliseren.

BSS-kleuring

Ruimtelijke hergebruik (ook bekend als Basic Service Set [BSS] kleuring) stelt access points en hun clients in staat om onderscheid te maken tussen BSS'en, waardoor meer gelijktijdige transmissies mogelijk zijn.

Target Wake Time

Een nieuwe energiebesparende modus genaamd Target Wake Time (TWT) stelt de client in staat om in slaap te blijven en alleen op vooraf geplande (doel)tijden wakker te worden om gegevens uit te wisselen met het access point. Dit biedt aanzienlijke energiebesparingen voor batterijgevoede apparaten, tot 3x tot 4x de besparingen die worden bereikt met 802.11n en 802.11ac.

Intelligent Capture

Intelligent Capture scant het netwerk en biedt Cisco DNA Center diepgaande analyses. De software kan meer dan 240 anomalieën volgen en alle pakketten onmiddellijk op aanvraag beoordelen, wat de onsite netwerkbeheerder emuleert. Intelligent Capture maakt beter geïnformeerde beslissingen mogelijk op uw draadloze netwerken.

Bluetooth 5

Geïntegreerde Bluetooth Low Energy (BLE) 5 radio maakt locatiegebaseerde use cases mogelijk, zoals asset tracking, wayfinding of analytics.

Containerondersteuning voor applicaties

Containerondersteuning maakt edge computing-mogelijkheden mogelijk voor IoT-applicaties op het host access point.

Apple-functies

Apple en Cisco hebben samengewerkt om een optimale mobiele ervaring te creëren voor iOS-apparaten op bedrijfsnetwerken op basis van Cisco-technologieën. Door gebruik te maken van nieuwe functies in Apple iOS, in combinatie met de nieuwste software en hardware van Cisco, kunnen bedrijven nu effectiever gebruikmaken van hun netwerkinfrastructuur om een verbeterde gebruikerservaring te leveren voor alle zakelijke applicaties.

Centraal in de samenwerking staat een unieke handshake tussen de Cisco WLAN en Apple-apparaten. Deze handshake stelt de Cisco WLAN in staat om een optimale Wi-Fi roamingervaring te bieden aan Apple-apparaten. Bovendien vertrouwt de Cisco WLAN Apple-apparaten en geeft prioriteit aan bedrijfskritische applicaties die door het Apple-apparaat zijn gespecificeerd. Deze functie staat ook bekend als Fast Lane.

Model

Beschrijving

C9105AXI-E

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, E-domein

C9105AXI-H

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, H-domein

C9105AXI-C

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, C-domein

C9105AXI-N

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, N-domein

C9105AXI-A

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, A-domein

C9105AXI-S

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, S-domein

C9105AXI-I

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, I-domein

C9105AXI-F

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, F-domein

C9105AXI-Q

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, Q-domein

C9105AXI-K

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, K-domein

C9105AXI-B

Cisco Catalyst 9105AX Indoor Access Point, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, B-domein

C9105AXW-E

Cisco Catalyst 9105AX Wall Plate, interne antenne; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, E-domein

C9105AXW-Z

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, Z-domein

C9105AXW-H

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, H-domein

C9105AXW-C

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, C-domein

C9105AXW-N

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, N-domein

C9105AXW-A

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, A-domein

C9105AXW-S

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, S-domein

C9105AXW-I

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, I-domein

C9105AXW-F

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, F-domein

C9105AXW-Q

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, Q-domein

C9105AXW-K

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, K-domein

C9105AXW-T

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, T-domein

C9105AXW-B

Cisco Catalyst 9105AX Wall Plate, met interne antennes; Wi-Fi 6; 2x2 MIMO met twee ruimtelijke stromen, B-domein

C9105AXI-B Specificatie

Software

Catalyst 9105 AXI

●  Cisco Unified Wireless Network Software Release 8.10.MR3 of hoger

●  Cisco IOS ® XE Software Release 17.3.1, of hoger

Ondersteunde draadloze LAN-controllers

●  Cisco Catalyst 9800 Series Wireless Controllers

●  Cisco 3504, 5520, en 8540 Wireless Controllers en Cisco Virtual Wireless Controller

802.11n versie 2.0 (en gerelateerde) mogelijkheden

●  2x2 MIMO met twee ruimtelijke stromen

●  Maximal Ratio Combining (MRC)

●  802.11n en 802.11a/g

●  20- en 40-MHz kanalen

●  PHY-datasnelheden tot 444,4 Mbps (40 MHz met 5 GHz en 20 MHz met 2,4 GHz)

●  Pakketaggregatie: Aggregate MAC Protocol Data Unit (A-MPDU) (verzenden en ontvangen), Aggregate MAC Service Data Unit (A-MSDU) (verzenden en ontvangen)

●  802.11 Dynamic Frequency Selection (DFS)

●  Cyclic Shift Diversity (CSD) ondersteuning

802.11ac

●  2x2 downlink MU-MIMO met twee ruimtelijke stromen

●  MRC

●  802.11ac beamforming

●  20-, 40-, 80- MHz kanalen

●  PHY-datasnelheden tot 866,7 Mbps (80 MHz met 5 GHz)

●  Pakketaggregatie: A-MPDU (verzenden en ontvangen), A-MSDU (verzenden en ontvangen)

●  802.11 DFS

●  CSD-ondersteuning

●  WPA3-ondersteuning

802.11ax

●  2x2 uplink/downlink MU-MIMO met twee ruimtelijke stromen

●  Uplink/downlink OFDMA

●  TWT

●  BSS-kleuring

●  MRC

●  802.11ax beamforming

●  20-, 40-, 80- kanalen

●  PHY-datasnelheden tot 1,488 Gbps (80 MHz met 5 GHz en 20 MHz met 2,4 GHz)

●  Pakketaggregatie: A-MPDU (verzenden en ontvangen), A-MSDU (verzenden en ontvangen)

●  802.11 DFS

●  CSD-ondersteuning

●  WPA3-ondersteuning

Geïntegreerde antenne

Catalyst 9105AXI

●  2,4 GHz: Piekversterking 4 dBi, interne antenne, omnidirectioneel in azimut

●  5 GHz: Piekversterking 5 dBi, interne antenne, omnidirectioneel in azimut

Interfaces

Catalyst 9105AXI

●  1x 10/100/1000 Base-T (Ethernet) Uplink Interface

●  Managementconsolepoort (RJ-45)

Indicatoren

●  Status-LED geeft de status van de bootloader, de associatiestatus, de operationele status, waarschuwingen van de bootloader en fouten van de bootloader aan

Afmetingen
(B x L x H)

●  Access point (zonder montagebeugels):

◦    C9105AXI: 5,9 x 5,9 x 1,18 inch (150 x 150 x 30 mm)
