Overzicht
De Cisco Compatible QSFP-100G-SR1.2 is een 100GBASE-SR1 met een hoge prestatie.BiDi QSFP28-optische transceiver ontworpen voor 100 Gigabit Ethernet-toepassingen op korte afstand in moderne datacenters en bedrijfsnetwerkomgevingenDeze module werkt op dubbele golflengten van 850 nm en 910 nm over duplex multimode vezels (MMF) en levert een betrouwbare gegevensoverdracht van 100 Gbps tot 100 meter via OM4-vezelinfrastructuur.
In tegenstelling tot traditionele 100G SR4-optische modules die MPO-12-multi-vezelkabels vereisen, maakt de QSFP-100G-SR1.2 gebruik van een standaard duplex LC-interface,het toestaan van hergebruik van bestaande LC-multi-mode glasvezelkabelsystemen door ondernemingenDit vermindert de inzetkosten aanzienlijk, vereenvoudigt het kabelbeheer en versnelt de 100G-netwerkupgrades zonder grote infrastructuurvervanging.
De transceiver is ontworpen in overeenstemming met de IEEE 802.3bm-, QSFP28 MSA- en SFF-8636-normen en ondersteunt Digital Optical Monitoring (DOM/DDM), waardoor real-time monitoring van temperatuur, spanning,optisch vermogen overbrengen, ontvangt optische stroom, en laser bias stroom via Cisco besturingssystemen.
De module is geoptimaliseerd voor Cisco Nexus, Catalyst, UCS en andere compatibele schakelplatforms en biedt naadloze interoperabiliteit, stabiele optische prestaties, laag stroomverbruik,en betrouwbaarheid op ondernemingsniveau, waardoor het een kosteneffectief alternatief is voor de oorspronkelijke Cisco-optica voor cloud computing, AI-netwerken, high-performance computing (HPC) en back-leaf datacenterarchitecturen.

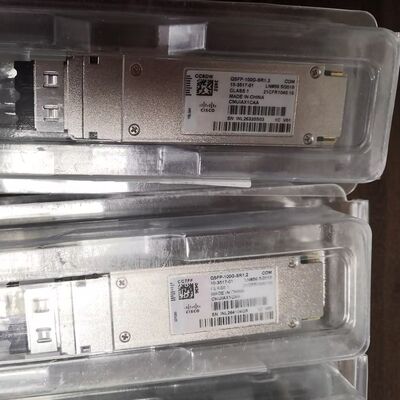

Figuur 1 toont het voorpaneel van QSFP-100G-SR1.2.
Snelle specificaties
| Parameter |
Specificatie |
| Vormfactor |
QSFP28 |
| Gegevenspercentage |
100 Gbps |
| Ethernet standaard |
100GBASE-SR1.2 |
| Waallengte |
850nm / 910nm |
| Vlakken |
Multimodevezel (MMF) |
| Verbinding |
Duplex LC |
| Maximale transmissieafstand |
70m OM3 / 100m OM4 / 150m OM5 |
| Modulatie |
PAM4 |
| DOM/DDM |
Ondersteund |
| Energieverbruik |
< 3,5 W |
| Werktemperatuur |
0°C tot 70°C |
| Warm aansluitbaar |
- Ja, dat klopt. |
| Nalevingsnormen |
IEEE 802.3bm, QSFP28 MSA, SFF-8636 |
| Verenigbaarheid |
Cisco compatibel |
Belangrijkste kenmerken
- Ondersteunt 100GBASE-SR1.2 Ethernet-transmissie
- Dual-wavelength-operatie bij 850 nm en 910 nm
- Duplex LC-optische interface
- Hergebruik van bestaande LC-multi-mode-vezelinfrastructuur
- Ondersteunt tot 150m transmissie over OM5 vezels
- Lage stroomverbruik onder 3,5 W
- Volledig in overeenstemming met QSFP28 MSA-normen
- Geïntegreerde digitale optische bewaking (DOM/DDM)
- warmwisselbare QSFP28-vormfactor
- Uitstekende compatibiliteit met Cisco-switches en routers
- Geoptimaliseerd voor datacenters met een hoge dichtheid
Waarom QSFP-100G-SR1.2 kiezen in plaats van de traditionele SR4?
Traditionele 100G SR4-transceivers zijn gebaseerd op MPO-12-interfaces en vereisen een 8-core multimode vezelinfrastructuur, wat de kabelcomplexiteit en implementatiekosten verhoogt.2 BiDi-transceiver gebruikt standaard duplex LC-connectoren, waardoor een directe migratie van bestaande 10G- en 40G-LC-vezelnetwerken naar 100G-Ethernet mogelijk is.
Deze architectuur vermindert de kosten van glasvezelupgrade sterk, minimaliseert operationele verstoringen en vereenvoudigt het kabelbeheer in bedrijfs- en hyperscale datacenters.
Voordelen van QSFP-100G-SR1.2
- Lagere infrastructuurverbeteringskosten
- Ondersteunt bestaande duplex LC-kabels
- Vergemakkelijkte installatie en onderhoud
- Verminderde kabelcongestie
- Lagere totale eigendomskosten (TCO)
- Ideaal voor 100G-implementaties met een hoge dichtheid
- Betrouwbare interoperabiliteit met Cisco-platforms
Toepassingen
De Cisco Compatible QSFP-100G-SR1.2 transceiver wordt veel gebruikt in:
- Datacenters in de cloud
- Enterprise Core Networks
- Cisco Nexus-schakelaars
- Architekturen van het ruggengraatnetwerk
- AI Computing Clusters
- High-Performance Computing (HPC)
- Hyperconverged Infrastructure (HCI)
- Storage Area Networks (SAN's)
- 100G Ethernet-interconnecties
- Datacenteraggregatielagen
QSFP-100G-SR1.2 versus QSFP-100G-SR4
| Kenmerken |
QSFP-100G-SR1.2 |
QSFP-100G-SR4 |
| Type aansluiting |
Duplex LC |
MPO-12 |
| Fibergetal |
2 vezels |
8 vezels |
| Hergebruik van bestaande LC-vezels |
- Ja, dat klopt. |
- Nee, niet echt. |
| Kosten voor de bekabeling |
Onderstaande |
Hoger |
| Kabelbeheer |
Makkelijker. |
Meer complex |
| Maximale afstand |
100m OM4 / 150m OM5 |
100m OM4 |
| Inzet scenario |
Ondernemingsopgraderingen |
Nieuwe infrastructuur |
Verenigbaarheid
Deze QSFP28-transceiver wordt getest op compatibiliteit met verschillende Cisco-platforms, waaronder:
- Cisco Nexus-serie
- Cisco Catalyst-serie
- Cisco UCS-platforms
- Cisco Data Center-schakelaars
- Cisco Enterprise Network Systems
Aangepaste EEPROM-programmering zorgt voor naadloze plug-and-play-operatie zonder compatibiliteitsalarm of niet-ondersteunde transceiverwaarschuwingen.
Digitale optische bewaking (DOM/DDM)
De geïntegreerde DOM/DDM-functionaliteit stelt netbeheerders in staat om de optische prestaties in realtime te controleren, met inbegrip van:
- Temperatuur van de module
- Voerspanning
- Laser bias stroom
- Verzenden van optisch vermogen
- Optische stroom ontvangen
Deze proactieve monitoringsmogelijkheid helpt om stilstandstijden te verminderen en vereenvoudigt het probleemoplossen van het netwerk.
Veelgestelde vragen
V1: Is de QSFP-100G-SR1.2 compatibel met Cisco Nexus-switches?
De module is volledig compatibel met Cisco Nexus, Catalyst en UCS-platforms.
V2: Welk type glasvezelkabel gebruikt deze module?
De transceiver maakt gebruik van duplex multimode vezels (MMF) met standaard LC-connectoren.
Ondersteunde vezelsoorten zijn:
V3: Wat is de maximale transmissieafstand?
- OM3 MMF: maximaal 70 meter
- OM4 MMF: maximaal 100 meter
- OM5 MMF: maximaal 150 meter
V4: Ondersteunt deze module DOM/DDM-monitoring?
Ja, volledige digitale optische monitoringsfunctionaliteit wordt ondersteund voor real-time diagnostiek en prestatiebewaking.
V5: Kan ik bestaande LC-kabelinfrastructuur hergebruiken?
Een van de belangrijkste voordelen van de QSFP-100G-SR1.2 BiDi-module is het vermogen om te werken over bestaande duplex LC multimode vezelinfrastructuur.
V6: Is de module warmwisselbaar?
Ja, de QSFP28-module ondersteunt warm aansluitbare werking zonder de netwerkapparatuur uit te schakelen.
V7: Welke garantie en technische ondersteuning bieden u?
Wij bieden:
- 1 jaar garantie
- Levenslange technische ondersteuning
- Verificatie van de verenigbaarheid
- Snelle wereldwijde scheepvaart
- OEM- en ODM-diensten
Conclusies
De Cisco Compatible QSFP-100G-SR1.2 100GBASE-SR1.2 BiDi QSFP28 optische transceiver biedt een kosteneffectieve, hoogwaardige oplossing voor moderne 100G Ethernet-netwerken.Door ondernemingen in staat te stellen de bestaande LC-multimode vezelinfrastructuur te hergebruiken en tegelijkertijd een betrouwbare 100 Gbps-connectiviteit te bereiken, deze module vermindert de upgradingkosten en de complexiteit van de inzet aanzienlijk.
Met een laag stroomverbruik, naadloze Cisco-compatibiliteit, real-time DOM-monitoring en betrouwbaarheid op ondernemingsniveau is de QSFP-100G-SR1.2 een ideale optische oplossing voor clouddatacenters,AI-netwerken, en bedrijfsomgevingen met een hoge dichtheid.
