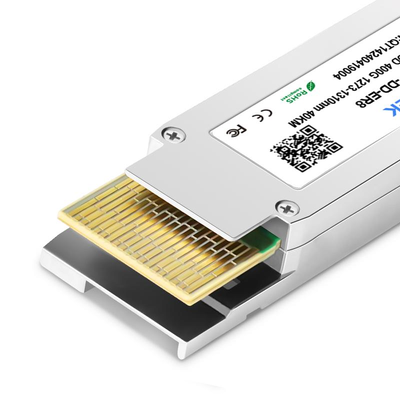

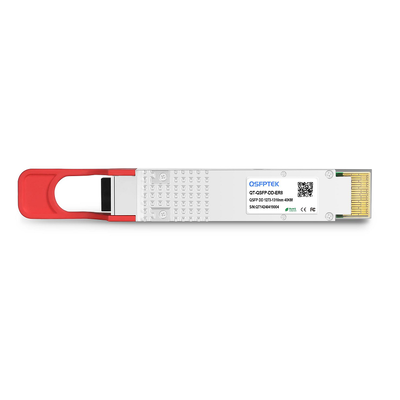

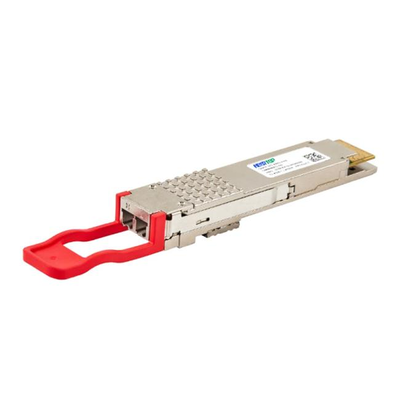

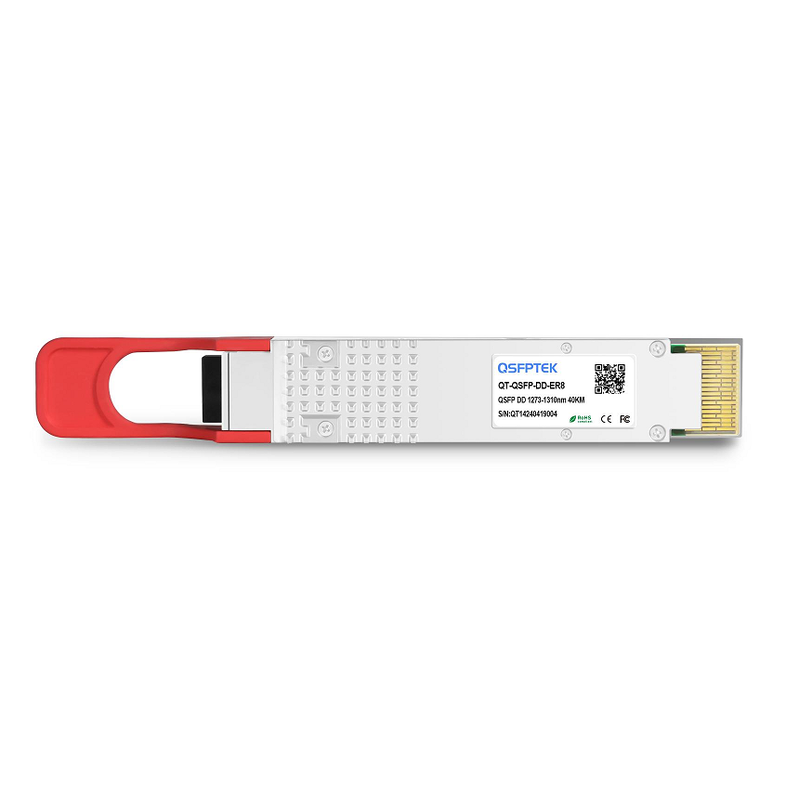

Algemene Beschrijving
Deze module is ontworpen voor 40 km optische communicatietoepassingen en voldoet aan IEEE 802.3bs voor 400GE Ethernet. Deze module bevat een 8-kanaals optische zender, een 8-kanaals optische ontvanger en een modulebeheerblok met een 2-draads seriële interface. De optische signalen worden gemultiplexed naar een single-mode vezel via een industriestandaard LC-connector.
Toepassingen
- 400GBASE-ER8 Ethernet
- Telecomnetwerken
- Data Center Interconnect
Kenmerken
- QSFP-DD MSA-conform
- Conform IEEE 802.3bs 400GBASE-ER8
- Ondersteuning voor digitale diagnostische monitoring
- Hot-pluggable 76-pins elektrische interface
- 8 LAN-WDM kanalen MUX/DEMUX ontwerp
- 53.125 Gbit/s PAM4 Channel Electrical Serial Interface (400GAUI-8)
- Maximaal stroomverbruik 15,4W
- LC duplex connector
- Ondersteunt 425 Gb/s bitsnelheid
- Tot 40 km transmissie over single-mode vezel
- Bedrijfstemperatuur behuizing: 0°C tot 70°C
- Enkele 3,3V voeding
- RoHS 2.0 conform
Bestelinformatie
| Onderdeelnummer | Datasnelheid (gbps) | Golflengte (nm) | Transmissieafstand (km) | Temperatuur (oC) (Bedrijfsbehuizing) |
|---|
| QAPQD040F0CN1 | 400 Gb/s | 1310 nm | 40 km SMF | 0°C~+70°C |
Transceiver Blokschema
Pinbezetting en Beschrijving
De elektrische pinout van de QSFP-DD module wordt hieronder in Figuur 2 weergegeven.
Absolute Maximale Waarden
Het moet worden opgemerkt dat bedrijf buiten de individuele absolute maximale waarden permanente schade aan deze module kan veroorzaken.
| Parameter | Symbool | Min | Typ | Max | Eenheden | Opmerkingen |
|---|
| Maximale Voedingsspanning | Vcc | -0,5 | 3,3 | 3,6 | V | |
| Opslagtemperatuur | Ts | -40 | | 85 | °C | |
| Relatieve Vochtigheid | RH | 10 | | 85 | % | 1 |
| Schadedrempel, elke kanaal | THd | -3,4 | | | dBm | |
Bedrijfsomgevingen
Elektrische en optische kenmerken hieronder zijn gedefinieerd onder deze bedrijfsomgeving, tenzij anders gespecificeerd.
| Parameter | Symbool | Min | Typ | Max | Eenheden |
|---|
| Voedingsspanning | Vcc | 3,135 | 3,3 | 3,465 | V |
| Behuizingstemperatuur | Top | 0 | | 70 | °C |
| Linkafstand met G.652 | | | | 40 | km |
Mechanische Afmetingen
FAQ
V1: Wat is de QAPQD040F0CN1 QSFP-DD ER8 transceiver?
A: De QAPQD040F0CN1 is een 400G QSFP-DD ER8 optische transceiver ontworpen voor high-speed Ethernet en data center interconnect (DCI) toepassingen. Het ondersteunt 400 Gb/s transmissie over single-mode fiber (SMF) op 1310 nm met een maximale afstand van 40 km.
V2: Welk fibertype en welke connector gebruikt deze module?
A: Deze module is ontworpen voor OS2 single-mode fiber (SMF) en beschikt over een duplex LC-connector, wat zorgt voor betrouwbare optische transmissie over lange afstanden.
V3: Voor welke toepassingen is de QAPQD040F0CN1 geschikt?
A: Het is ideaal voor:
- Data Center Interconnect (DCI)
- Cloud Computing Netwerken
- Enterprise Backbone Netwerken
- Metro Ethernet
- Telecom Transmissie
V4: Wat is het verschil tussen QSFP-DD ER8 en QSFP-DD FR4?
A: Beide modules ondersteunen 400 Gb/s Ethernet, maar ER8 biedt transmissieafstanden tot 40 km, terwijl FR4 is ontworpen voor afstanden tot 2 km. ER8 is de voorkeurskeuze voor optische links over lange afstanden.
V5: Ondersteunt de QAPQD040F0CN1 Digital Optical Monitoring (DOM)?
A: Ja. De module ondersteunt Digital Optical Monitoring (DOM/DDM), waardoor gebruikers de bedrijfstemperatuur, spanning, zendvermogen en ontvangstvermogen kunnen monitoren voor eenvoudig netwerkonderhoud en diagnostiek.
V6: Is de QAPQD040F0CN1 compatibel met grote leveranciers van netwerkapparatuur?
A: Ja. De module is ontworpen om compatibel te zijn met QSFP-DD-conforme switches en routers en kan op verzoek worden gecodeerd voor grote netwerkmerken, wat zorgt voor betrouwbare interoperabiliteit en plug-and-play implementatie.
