Productdetails:
|
| Voorwaarde: | BONEN en gebruikt | Tak: | Cisco. |
|---|---|---|---|
| Opstraalverbindingen: | 4x SFP/SFP+ | Aantal routes: | 64K voor IPv4, 32K voor IPv6 |
| Bandbreedte per slot: | 48 Gbps | Cpu: | Quad-kern; 1,8 GHz |
| Markeren: | Cisco-Interfacekaarten,De Module van Cisco SPA |
||

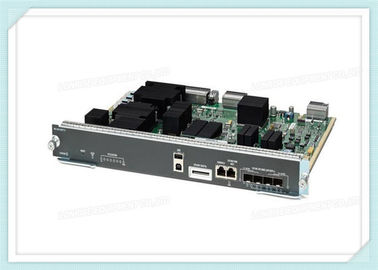

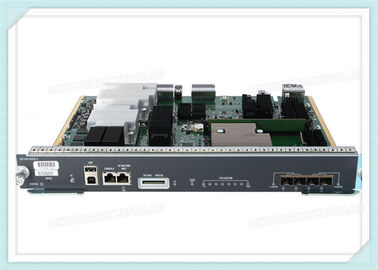

Het leiderschap van Cisco in grensloze netwerken wordt uitgebreid met belangrijke functies: Cisco TrustSec®, Cisco MultiGig, Flexible NetFlow, Cisco EnergyWise®, Cisco UPoE en vele andere verbeteringen die worden aangeboden door de Cisco Catalyst 4500E Supervisor Engine 8L-E. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureDe Cisco Catalyst Supervisor Engine 8L-E wordt ondersteund in het chassis van de Cisco Catalyst 4500 E-serie.
|
WS-X45-SUP8L-E= specificatie |
|
|
Kenmerken |
|
|
STATUS LED |
De status-LED geeft de huidige status van de supervisor-motor en de huidige software-status aan. |
|
Resetschakelaar (verwijderd) |
De RESET-schakelaar wordt gebruikt om de schakelaar te resetten en opnieuw op te starten. |
|
UID-LED- en schakelaarcombinatie |
Een combinatie van drukknopschakelaar en LED-indicator. De blauwe LED kan worden ingeschakeld door op de UID-schakelaar op het frontpaneel of via software te drukken. Het belangrijkste doel van de baken-LED is om tijdens de configuratie of het oplossen van problemen de identificatie vanaf een externe locatie mogelijk te maken. De mogelijkheid om de LED aan/uit te zetten door op een schakelaar te drukken, stelt u in staat om naar de andere kant van een volledig volstaand rek te lopen en de schakelaar te identificeren.Als u op de blauwe baken LED-schakelaar drukt, schakelt u de baken LED aan en uit. |
|
USB-poorten |
USB-poorten worden ondersteund. |
|
CONSOLE-poort (RJ-45 aansluiting) |
Dit is een 10/100/1000 poort die een RJ-45 connector gebruikt.De poort heeft een RJ-45 connector.De consolepoort stelt u in staat om de volgende functies uit te voeren: Configureer de schakelaar vanaf de CLI Monitor netwerkstatistieken en -fouten SNMP-agentparameters configureren |
|
10/100/1000 MGT-poort (RJ-45-aansluiting) |
De Ethernet-beheerpoort is een Layer 3-hostpoort waarmee u een pc kunt aansluiten.Wanneer een schakelaar wordt beheerd, verbindt de pc met de Ethernet-beheerpoort via een Catalyst 4500 E-serie switch. |
|
LINK LED (beheerpoort) |
De 10/100/1000 MGT-poort is voorzien van een verbindings-LED. |
|
SECURE DIGITAL-slot |
Op het frontpaneel is een standaard SD-geheugenkaartinterface voorzien. |
|
SD-LED |
De SD-LED geeft de huidige status van de SD-geheugenkaartslot aan. |
|
Actieve SUP-LED |
De LED van de actieve controlemotor geeft aan of de controlemotor actief is of in standby-stand in redundante controlemotorconfiguraties. |
|
GEBRUIKSLED's |
Acht LED's geven (in ongeveer een percentage) de huidige verkeersbelasting over het achtervlak aan. |
|
1G/10G UPLINKS (SFP/SFP+) poorten. |
De Supervisor Engine 8L-E heeft vier 1-G- of 10-G-poorten die ofwel kleine SFP-ontvangers of SFP+-ontvangers gebruiken. |
|
LED's voor de uplinkpoort |
De LED's van de uplinkpoort tonen de status en activiteit van de uplinkpoorten. |
|
Supervisor Engine 8L-E voorpaneel LED's |
|
|
Status |
Toont de status van de Supervisor Engine aan: Groen? Alle diagnostische tests zijn geslaagd. Oranje-Systeem opstart of een diagnostische test is aan de gang. De RED-A-diagnostische test faalde. Af De motor is uitgeschakeld of niet aan. |
|
Link |
De status van de 10/100/1000 BASE-T Ethernet-beheerpoort: Groen: De verbinding is operationeel. Af Geen signaal wordt gedetecteerd, of er is een fout in de verbindingsconfiguratie, of de verbinding is uitgeschakeld door de gebruiker. |
|
SD |
Toont de status van de beveiligde digitale poort: Groene SD-kaart is ingevoegd. De SD-kaart is verwijderd of de SD-kaart is slecht. |
|
Actieve SUP |
geeft aan of de Supervisor Engine actief is of in standby-modus: Groene Supervisor-motor is actief (in redundante supervisor-motorconfiguraties) Afgezette motor is in stand-by-modus (in redundante motorconfiguraties) |
|
GEBRUIK |
Wanneer de schakelaar in werking is, geven de acht gebruiksleidjes de huidige verkeersbelasting over de achtergrond als een geschatte percentagewaarde aan.5 procent van de belasting. |
|
Status van de uplinkpoort |
Toont de status van de uplinkpoort aan: Groen: De verbinding is operationeel. Oranje ✓ De link is uitgeschakeld door de gebruiker. Oranje flitsend De zelftest met aansturing geeft een defecte poort aan. Af Geen signaal wordt gedetecteerd of er is een fout in de verbindingsconfiguratie. |
|
Uplink-poort actief |
Twee LED's op het voorpaneel tonen de activiteit van de uplinkpoort: 1-2 ACTIVE geeft aan dat poorten 1 en 2 actief zijn 3-4 ACTIVE geeft aan dat de poorten 3 en 4 actief zijn In stand-alone motorconfiguraties zijn alle vier de uplink-poorten actief; alle ACTIVE LED's zijn groen verlicht. In redundante motorconfiguraties met toezichthouder is alleen de 1-2 ACTIVE LED groen verlicht. |
