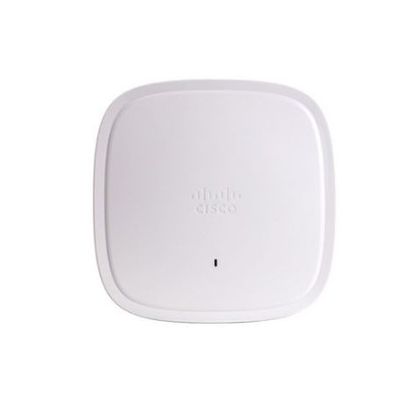

Cisco-Katalysator 9100 Reeks WiFi 6 Toegang richt een c9115axi-Interne Antenne 4x4: 4 MIMO een Domein

C9115axi-specificatie

Beschrijving

Cisco-de Toegangspunt van de Katalysator9115ax Reeks, Interne antenne; WiFi 6; 4x4: 4 MIMO, een Domein

Software

● Cisco verenigde Draadloze Versie van de Netwerksoftware 8.9 of later

● Cisco-IOS ® XE Softwareversie 16.11 of later

Gesteunde draadloos LAN-netwerkcontrolemechanismen

● Cisco-Katalysator 9800 Reeks Draadloze Controlemechanismen

● Van de Reeks Draadloze Controlemechanismen en Cisco van Cisco 3500, 5520, en 8540 Virtueel Draadloos Controlemechanisme

802.11n versie 2.0 (en verwant) mogelijkheden

● 4x4 MIMO met vier ruimtestromen

● Maximale Verhouding die (MRC) combineren

● 802.11n en 802.11a/g-het beamforming

● kanalen 20 - en 40-Mhz

De datasnelheden van ● PHY tot 890 Mbps (40 Mhz met 5 GHz en 20 Mhz met 2,4 GHz)

● Pakketsamenvoeging: A-MPDU (transmit en ontvangt), a-MSDU (transmit en ontvangt)

● 802,11 Dynamische Frequentieselectie (DFS)

● De cyclische steun van (CSD) van de Verschuivingsdiversiteit

802.11ac

de neerstraalverbinding mu-MIMO van ● 4x4 met vier ruimtestromen

● MRC

het beamforming van ● 802.11ac

● 20, 40-, 80-, en kanalen 160-Mhz

De datasnelheden van ● PHY tot 3,47 Gbps (160 Mhz met 5 GHz)

● Pakketsamenvoeging: A-MPDU (transmit en ontvangt), a-MSDU (transmit en ontvangt)

● 802,11 DFS

● CDD-steun

802.11ax

de neerstraalverbinding mu-MIMO van ● 4x4 met vier ruimtestromen

● Opstraalverbinding/neerstraalverbinding OFDMA

● TWT

De kleuring van ● BSS

● MRC

het beamforming van ● 802.11ax

● 20, 40-, 80-, en kanalen 160-Mhz

De datasnelheden van ● PHY tot 5,38 Gbps (160 Mhz met 5 GHz en 20 Mhz met 2,4 GHz)

● Pakketsamenvoeging: A-MPDU (transmit en ontvangt), a-MSDU (transmit en ontvangt)

● 802,11 DFS

● CDD-steun

Geïntegreerde antenne

● 2,4 GHz, piekaanwinst 3 dBi, interne antenne, in alle richtingen in azimut

● 5 GHz, piekaanwinst 4 dBi, interne antenne, in alle richtingen in azimut

Externe (afzonderlijk) verkochte antenne

● Cisco-de Katalysator 9115AXE heeft toegang tot Punten wordt verklaard voor gebruik met antenneaanwinsten tot dBi 6 (2,4 GHz en 5 GHz)

● Cisco biedt de breedste selectie van de industrie van antennes aan, leverend optimale dekking voor een verscheidenheid van plaatsingsscenario's

Interfaces

● 1x 100, 1000, 2500 Multigigabit Ethernet (rj-45) – IEEE 802.3bz

● Beheerconsolehaven (rj-45)

● USB 2,0 (via toekomstige software wordt toegelaten die)

Indicatoren

● Statusleiden wijst op de status van de laarslader, verenigingsstatus, werkende status, de waarschuwingen van de laarslader, en de fouten van de laarslader

Afmetingen (W x L x H)

● Toegangspunt (zonder steunen op te zetten): C9115I: 8.0 x 8,0 x 1,5 binnen. (20,3 x 20,3 x 3,8 cm), C9115E: 8.0 x 8,0 x 1,7 binnen. (20,3 x 20,3 x 4,3 cm)

De vereisten van de inputmacht

de Macht van ● 802.3at over Ethernet plus (PoE+), 802.3bt Cisco Universele PoE (Cisco UPOE+, Cisco UPOE ®)

● Cisco-machtsinjecteur, AIR-PWRINJ6=

● 802.3af PoE

● Cisco-machtsinjecteur, AIR-PWRINJ5= (Nota: Deze injecteur steunt slechts 802.3af)

Nota: Wanneer 802.3af PoE de bron van macht is, zowel zullen die de radio's 2,4-GHz als 5-GHz tot 2x2 en Ethernet worden verminderd aan 1 Gigabit Ethernet wordt gedegradeerd. Bovendien zal de USB-poort weg zijn.

Milieu

Cisco-Katalysator 9115AXI

Van ● Nonoperating (opslag) de temperatuur: -22° aan 158°F (- 30° aan 70°C)

Van ● Nonoperating (opslag) de hoogtetest: 25˚C, 15.000 voet.

● Werkende temperatuur: 32° aan 122°F (0° aan 50°C)

● Werkende vochtigheid: 10% aan (noncondensing) 90%

● Werkende hoogtetest: 40˚C, 9843 voet.

Nota: Wanneer de omringende werkende temperatuur 40°C overschrijdt, zal het toegangspunt van 4x4 naar 2x2 op zowel de radio's 2,4-GHz als 5-GHz verschuiven, zal de opstraalverbinding Ethernet aan 1 Gigabit Ethernet degraderen, en de USB-interface zal worden onbruikbaar gemaakt.

Cisco-Katalysator 9115AXE

Van ● Nonoperating (opslag) de temperatuur: -22° aan 158°F (- 30° aan 70°C)

Van ● Nonoperating (opslag) de hoogtetest: 25˚C, 15.000 voet.

● Werkende temperatuur: -4° aan 122°F (- 20° aan 50°C)

● Werkende vochtigheid: 10% aan (noncondensing) 90%

● Werkende hoogtetest: 40˚C, 9843 voet.

Systeemgeheugen

● 2048 MB BORREL

● 1024 MB flits

Beschikbaar breng machtsmontages over

2,4 GHz

dBm ● 23 (200 mw)

● 20 dBm (100 mw)

dBm ● 17 (50 mw)

dBm ● 14 (25 mw)

dBm ● 11 (12,5 mw)

● 8 dBm (6,25 mw)

● 5 dBm (3,13 mw)

● 2 dBm (1,56 mw)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 GHz

dBm ● 23 (200 mw)

● 20 dBm (100 mw)

dBm ● 17 (50 mw)

dBm ● 14 (25 mw)

dBm ● 11 (12,5 mw)

● 8 dBm (6,25 mw)

● 5 dBm (3,13 mw)

● 2 dBm (1,56 mw)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

Frequentieband en werkende kanalen 20-Mhz

A (het regelgevende domein van A):

● 2,412 tot 2,462 GHz; 11 kanalen

● 5,180 tot 5,320 GHz; 8 kanalen

● 5,500 tot 5,700 GHz; 8 kanalen

(sluit 5,600 tot 5,640 GHz uit)

● 5,745 tot 5,825 GHz; 5 kanalen
