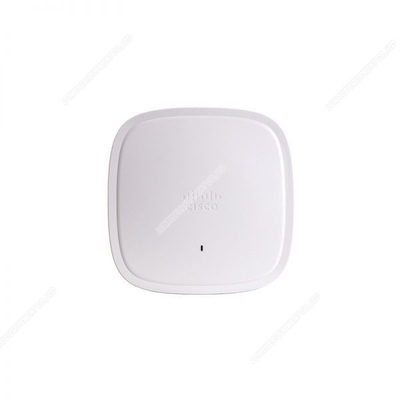

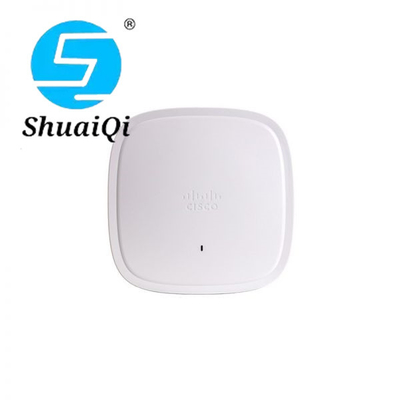

C9130AXI-H Nieuw originele 9130AX-serie Access Point draadloos toegangspunt - Wi-Fi 6

C9130AXI-HSpecificatie

Software

Katalysator 9130AXI

• Cisco Unified Wireless Network Software Release 8.10.x of later

• Cisco IOS®XE Software Release 16.12.1 met AP Device Pack of een nieuwere versie

Ondersteunde draadloze LAN-controllers

• Draadloze besturingssystemen van de Cisco Catalyst 9800-serie

• Cisco 3504, 5520 en 8540 draadloze controllers en Cisco virtuele draadloze controller

802.11n versie 2.0 (en aanverwante) mogelijkheden

• 4x4 MIMO met vier ruimtelijke stromen

• Maximale combinatieverhouding (MRC)

• 802.11n en 802.11a/g

• 20 en 40 MHz-kanalen

• PHY-gegevenssnelheden tot 1,5 Gbps (40 MHz bij 5 GHz en 20 MHz bij 2,4 GHz)

• Pakketaggregatie: Aggregate MAC Protocol Data Unit (A-MPDU) (zenden en ontvangen), Aggregate MAC Service Data Unit (A-MSDU) (zenden en ontvangen)

• 802.11 Dynamische frequentie-selectie (DFS)

• Ondersteuning van de diversiteit van cyclische ploegen (CSD)

802.11ac

• 8x8 downlink MU-MIMO met acht ruimtelijke stromen

• MRC

• 802.11ac-straalvorming

• 20-, 40-, 80- en 160-MHz-kanalen

• PHY-gegevenssnelheden tot 6,9 Gbps (160 MHz bij 5 GHz)

• Pakketaggregatie: A-MPDU (zenden en ontvangen), A-MSDU (zenden en ontvangen)

• 802.11 DFS

• CSD-steun

• Ondersteuning van WPA3

802.11ax

• 8x8 uplink/downlink MU-MIMO met acht ruimtelijke stromen

• Uplink/downlink OFDMA

• TWT

• BSS-kleur

• MRC

• 802.11ax beamforming

• 20-, 40-, 80- en 160-MHz-kanalen

• PHY-gegevenssnelheden tot 10 Gbps (160 MHz bij 5 GHz en 20 MHz bij 2,4 GHz)

• Pakketaggregatie: A-MPDU (zenden en ontvangen), A-MSDU (zenden en ontvangen)

• 802.11 DFS

• CSD-steun

• Ondersteuning van WPA3

geïntegreerde antenne

• 2,4 GHz: Piekvergroting 4 dBi, interne antenne, omnidirectioneel in azimuth

• 5 GHz: Piekvergroting 6 dBi, interne antenne, omnidirectioneel in azimuth

Externe antenne met Smart antenne connector

• Het Cisco Catalyst 9130AXE Access Point is gecertificeerd voor gebruik met antennewinsten tot 13 dBi (2,4 GHz en 5 GHz)

• Cisco biedt de breedste selectie antennes in de industrie, met een optimale dekking voor een verscheidenheid aan toepassingsscenario's

• Ondersteunt zelf-identificeerbare antennes (SIA) op de Smart antenne connector

• Smart antenne connector is een compacte multi-RF connector met 8-DART interface

• Vereist de AIR-CAB002-D8-R= 2-fppt slimme antenne aansluiting bij gebruik met antennes met een RP-TNC aansluiting

• Vereist de AIR-CAB003-D8-N= 3 ft slimme antenne connector wanneer gebruikt met AIR-ANT2513P4M-N= antenne

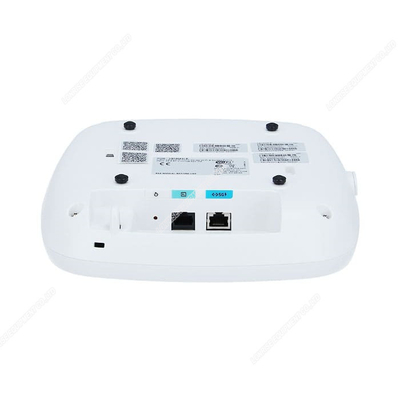

Interfaces

• 1x 100, 1000, 2500, 5000 Multi-Gigabit Ethernet (RJ-45)–IEEE 802.3bz

• Port van de beheerconsole (RJ-45)

• USB 2.0 met 4,5 W (mogelijk via toekomstige software)

Indicatoren

Afmetingen (W x L x H)

• Toegangspunt (zonder bevestigingsbeugels):

- C9130AXI: 8,9 x 8,9 x 1,88 inch (22,6 x 22,6 x 4,8 cm)

Milieu

Cisco Catalyst 9130AXI

• Temperatuur bij niet-operatieve (opslag) -22°tot 158°F (-30°tot 70°C)

• Niet-opererende (opslag) hoogteproef: 25̊C, 15.000 ft (4600 m)

• Werktemperatuur: 32°tot 122°F (0°tot 50°C)

• Werkvochtigheid: 10% tot 90% (niet-condensatie)

• Test op de werkhoogte: 40̊C, 9843 ft (3000 m)

Opmerking: wanneer de omgevingstemperatuur hoger is dan 40°C, zal het toegangspunt verschuiven van 8x8 naar 4x4 op de 5 GHz-radio, uplink Ethernet zal downgraderen naar 1 Gigabit Ethernet; de USB-interface blijft echter ingeschakeld.

Systeemgeheugen

• 2048 MB DRAM

• 1024 MB flash

Beschikbare transmissievermogeninstellingen

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm ((0,39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Maximaal aantal niet-overlappende kanalen

2.4 GHz

• 802.11b/g:

- 20 MHz: 3

• 802.11n:

- 20 MHz: 3

• 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 EU

Let op: dit verschilt per regelgevingsterrein, zie de productdocumentatie voor specifieke details voor elk regelgevingsterrein.

• Veiligheid:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 nr. 60950-1

- AS/NZS60950.1

- UL 2043

- apparatuur van klasse III

• Emissies:

- CISPR 32 (herziening 2015)

- EN 55032 (herziening 2012/AC:2013)

- EN 55032 (herziening 2015)

- EN61000-3-2 (herziening 2014)

- EN61000-3-3 (herziening 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 klasse B (revisie 2015)

- 47 CFR FCC Deel 15B

- ICES-003 (revisie 2016, nummer 6, klasse B)

- VCCI-CISPR 32

- CNS (revolutie 13438)

- KN-32

- QCVN 118:2018/BTTTT

• Immuniteit:

- CISPR 24 (revisie 2010)

- EN 55024 + AMD 1 ((revisie 2010)

- EN 55035: 2017

- KN35

• Emissies en immuniteit:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• Radio:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (herziening 2017)

- 47 CFR FCC deel 15C, 15.247, 15.407

- RSP-100.

- RSS-GEN

- RSS-247.

- China regelgeving SRRC

- LP0002 (revolutie 2018).1.10)

- Japan Std 33a, Std 66 en Std 71

• RF veiligheid:

- EN 50385 (herziening augustus 2002)

- ARPANSA.

- AS/NZS 2772 (herziening 2016)

- EN 62209-1 (herziening 2016)

- EN 62209-2 (herziening 2010)

- 47 CFR Deel 1.1310 en 2.1091

- RSS-102.

• IEEE-normen:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• Beveiliging:

- 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA3

- 802.1X

- Advanced Encryption Standard (AES)

• Types uitbreidbaar authenticatieprotocol (EAP):

- EAP-Transport Layer Security (TLS)

- EAP-Tunnelled TLS (TTLS) of Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- Beschermde EAP (PEAP) v0 of EAP-MSCHAP v2

- EAP-Flexible Authentication via Secure Tunneling (EAP-FAST)

- PEAP v1 of EAP-Generic Token Card (GTC)

- EAP-abonnee-identiteitsmodule (SIM)
