Productdetails:
|
| name: | CISCO3925 K9 | model: | CISCO3925 K9 Cisco 3925 Router 3900 Series ISR G2 |
|---|---|---|---|
| Rack Units: | 3U | Interfaces: | 3 integrated 10/100/1000 Ethernet ports with 2 ports capable of RJ-45 or SFP connectivity |
| Warrranty: | 1 year | shipping: | DHL&FeDex |
| Product Type: | Router | Connectivity Technology: | SSL |
| Power Device: | Power supply internal | ||
| Markeren: | ISR G2 Router van de 3900-serie,3925 K9 Router,CISCO 3925 K9 Router |
||

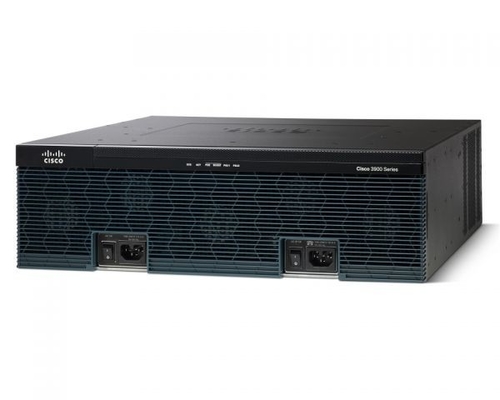

De Cisco 3925-router, modulaire Services Performance Engine (SPE) 100, die kan worden geüpgraded voor nog hogere prestaties naarmate de volgende generatie WAN-omgevingen evolueren.
Tabel 2 toont de beschrijving van het gebied van de LED's.
| LED's | Beschrijving | |
| SYS-status LED | Vaste groen | Vaste groen geeft normale werking aan. |
| Blinkend groen | Het systeem wordt opgestart of is in ROM-monitormodus. | |
| Amber | Systeemfout. | |
| Af! | De stroom is uit of het systeembord is defect. | |
| ACT-status LED | Vaste of flikkerend groen | Solid of knipperend geeft aan dat het pakket actief is tussen de doorstuur- en routingmotor en elke I/O-poort. |
| Af! | Er is geen pakketoverdracht. | |
| POE | Groen | IP-telefoon stroom is aan. |
| Amber | IP-telefoon stroom is niet aan. | |
| PS1 / PS2 | Groen | Het systeem draait. |
| Amber | Het systeem werkt niet. | |
Figuur 3 toont het achterpaneel van de Cisco router 3925/K9 met LED's.
Opmerking:
1 Compact flash 0 en 1 (0, rechts) 2 ISM 3 PVDM3 0,1, 2 en 3 (0, uiterste rechts) 4 EN (USB-console inschakelen) 5 EN (RJ-45-console inschakelen) 6 SFP S 7 SFP EN 8 S (Snelheid) 9 L (Link)
Tabel 3 toont de beschrijving van deze LED's op het achterpaneel.
| LED's | Kleur | Beschrijving | Plaats |
| CompactFlash 1 | Groen | Flash geheugen is bezet. | Achterpaneel |
| Amber | Begonnen met een fout. | ||
| Blinkend groen en dan uit. | CompactFlash is klaar voor verwijdering. | ||
| CompactFlash 0 | Groen | Flash geheugen is bezet. | Achterpaneel |
| Amber | Begonnen met een fout. | ||
| Blinkend groen en dan uit. | CompactFlash is klaar voor verwijdering. | ||
| S (snelheid) | 1 knipoog + pauze | GE-poort werkt met 10 Mb/s. | Achterpaneel |
| 2 knipperen + pauze | GE-poort werkt met 100 Mb/s. | ||
| 3 knipperen + pauze | GE-poort met een snelheid van 1000 Mbps. | ||
| L (Link) | Groen | GE verbinding is gevestigd. | Achterpaneel |
| Af! | GE is niet verbonden. | ||
| EN (RJ-45 consolepoort) | Groen | De RJ-45 console is actief. | Achterpaneel |
| EN (USB-serieconsolepoort) | Groen | De USB-console is actief. | Achterpaneel |
| ISM | Groen | Geïnitieerd. | Achterpaneel |
| Amber | Begonnen met een fout. | ||
| Af! | Niet geïnstalleerd. | ||
| PVDM3 0,1, 2 en 3 | Groen | PVDM is geïnitialiseerd. | Achterpaneel |
| Amber | PVDM is gedetecteerd, maar niet geïnitieeld. | ||
| Af! | Geen PVDM geïnstalleerd. | ||
| SFP S | Blinkend groen | De flitsfrequentie geeft snelheid aan. | Achterpaneel |
| SFP EN | Af! | Niet aanwezig. | Achterpaneel |
| Groen | Aanwezig en toegestaan. | ||
| Amber |
Gepresenteerd met falen. |
