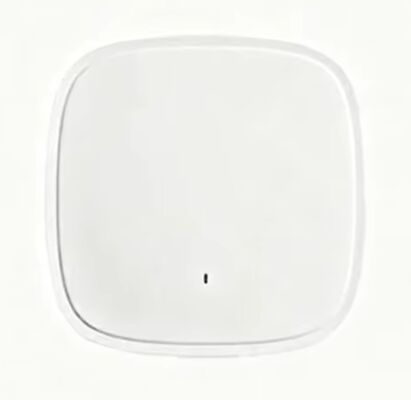

9120AX toegangspunt, interne antennes; Wi-Fi 6; 4x4:4 MIMO, H-domein C9120AXI-H

LUCHT-CT8540-K9

LUCHT-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

C9120AXI-H-specificatie

. Cs Unified Wireless Network-softwareversie 8.9.x of hoger

. Cs IOS® XE Softwareversie 16.11 met AP Device Pack, of hoger

. Cs Catalyst 9800-serie draadloze controllers

. Cs 3500-, 5520- en 8540-serie draadloze controllers en Cs virtuele draadloze controller

. 4x4 MIMO met vier ruimtelijke stromen

. Maximale verhoudingscombinatie (MRC)

. 802.11n en 802.11a/g straalvorming

. 20- en 40-MHz kanalen

. PHY-gegevenssnelheden tot 890 Mbps (40 MHz bij 5 GHz en 20 MHz bij 2,4 GHz)

. Pakketaggregatie: A-MPDU (verzenden en ontvangen), A-MSDU (verzenden en ontvangen)

. 802.11 dynamische frequentieselectie (DFS)

. Ondersteuning van Cyclic Shift Diversity (CSD).

. 4x4 downlink MU-MIMO met vier ruimtelijke streams

. MRC

. 802.11ac-bundelvorming

. 20-, 40-, 80- en 160-MHz kanalen

. PHY-gegevenssnelheden tot 3,47 Gbps (160 MHz met 5 GHz)

. Pakketaggregatie: A-MPDU (verzenden en ontvangen), A-MSDU (verzenden en ontvangen)

. 802.11DFS

. CSD-ondersteuning

. 4x4 downlink MU-MIMO met vier ruimtelijke streams

. Uplink/downlink OFDMA

. TWT

. BSS-kleuring

. MRC

. 802.11ax-bundelvorming

. 20-, 40-, 80- en 160-MHz kanalen

. PHY-gegevenssnelheden tot 5,38 Gbps (160 MHz met 5 GHz en 20 MHz met 2,4 GHz)

. Pakketaggregatie: A-MPDU (verzenden en ontvangen), A-MSDU (verzenden en ontvangen)

. 802.11DFS

. CSD-ondersteuning

Flexibele radio (op 2,4GHz of op 5GHz)

. 2,4 GHz, piekversterking 4 dBi, interne antenne, omnidirectioneel in azimut

. 5 GHz, piekversterking 5 dBi, interne antenne, omnidirectioneel in azimut

Speciale 5GHz-radio

. 5 GHz, piekversterking 4 dBi, interne antenne, omnidirectioneel in azimut

. Cs Catalyst 9120E Access Points zijn gecertificeerd voor gebruik met antenneversterkingen tot 6 dBi (2,4 GHz en 5 GHz)

. Cs Catalyst 9120P Access Points) zijn gecertificeerd voor gebruik met antenneversterkingen tot 13 dBi (2,4 GHz en 5 GHz) met de AIR-ANT2513-P4M-N= antenne

. Cs biedt de breedste selectie antennes in de sector en levert optimale dekking voor een verscheidenheid aan implementatiescenario's

. Ondersteunt zelfidentificeerbare antennes (SIA) op één RP-TNC-poort

. Alleen beschikbaar op de 9120E en op de 9120P

. Compacte multi-RF-connector met DART-interface

. Vereist de AIR-CAB002-DART-R= 60 cm slimme antenneconnector bij gebruik met antennes met RP-TNC-connector

. Vereist wanneer de flexibele radio wordt gebruikt als een tweede 5GHz-radio of als Wireless Security Monitoring-radio

. 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

. Beheerconsolepoort (RJ-45)

. USB 2.0 @ 3,75W (mogelijk gemaakt via toekomstige software)

. 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cs Universele PoE (Cs UPOE+, Cs UPOE®)

. Cs-vermogensinjector, AIR-PWRINJ6=

. 802.3af PoE

. Cs power injector, AIR-PWRINJ5= (Opmerking: deze injector ondersteunt alleen 802.3af)

Cs-katalysator 9120AXI

. Temperatuur buiten gebruik (opslag): -30° tot 70°C (-22° tot 158°F)

. Hoogtetest buiten werking (opslag): 25 C, 15.000 ft.

. Bedrijfstemperatuur: 32° tot 122°F (0° tot 50°C)

. Bedrijfsvochtigheid: 10% tot 90% (niet-condenserend)

. Bedrijfshoogtetest: 40 C, 9843 ft.

. 2048MB DRAM

. 1024 MB flitser

2,4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1 dBm (0,79 mW)

. -4 dBm (0,39 mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1 dBm (0,79 mW)

H (H-regulerend domein):

. 2,412 tot 2,472 GHz; 13 kanalen
. 5,180 tot 5,320 GHz; 8 kanalen
. 5,745 tot 5,825 GHz; 5 kanalen
