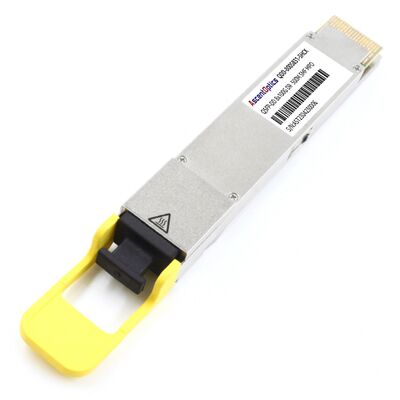

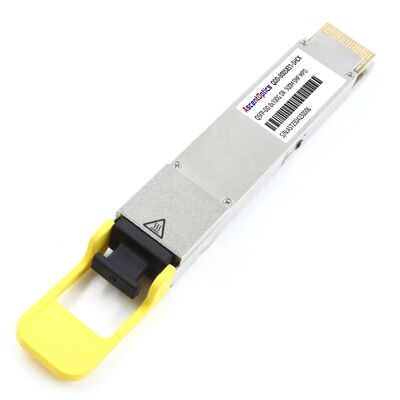

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Transceiver Module, 1310nm SMF 500m voor Data Center

De800G QSFP-DD DR8De optische transceiver is een cruciaal onderdeel voor moderne hyperscale datacenters, die een totale gegevenssnelheid van 800 Gbps leveren om te voldoen aan de bandbreedte-eisen van AI en cloud computing.golflengte 1310 nmDeze module maakt gebruik van8x100G PAM4met een vermogen van meer dan 50 W,500 meter.Het is ontworpen voor omgevingen met een hoge dichtheid en overbrugt de kloof tussen multi-mode oplossingen voor korte afstand en single-mode opties voor lange afstand.Het aanbieden van een kosteneffectief traject voor interconnecties van ruggengraat tot blad.

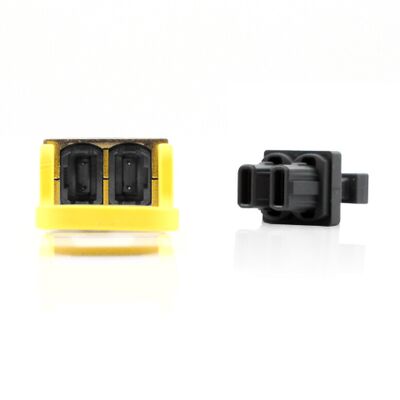

Figuur 1 toont het voorpaneel van 800G QSFP-DD DR8 MPO.

De800G QSFP-DD DR8(Double Density) is een warm aansluitbare, parallelle glasvezelmodule die is ontworpen voor Ethernet-links met een hoge doorvoer.

• Modulatie: Het maakt gebruik vanPAM4 (Pulse Amplitude Modulation 4-level)106,25 Gbps per rijbaan om de doorvoer van 800 Gbps te bereiken.

• Optische motor: De module is voorzien van een 1310nm laserarrayEML (Electro-absorptie gemoduleerde laser)ofSilicon Photonics- En een PIN fotodiode.

• Vormfactor: De QSFP-DD-interface maakt gebruik van een elektrische interface met 8 banen, waardoor achterwaarts compatibiliteit met oudere QSFP-systemen behouden blijft en de poortdichtheid verdubbelt.

• Verbinding: Het maakt meestal gebruik van eenMPO-12 of MPO-16 APC-connector, waardoor een lage achteruitstraling wordt gewaarborgd voor signaaloverdracht met een hoge nauwkeurigheid via parallelle enkelmodusvezels.

Moderne datacentermanagers worden geconfronteerd met de "afstand versus kosten" knelpunt.800G DR8De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de in het kader van het programma vastgestelde doelstellingen te bereiken.

Kernstrategische voordelen:

• Uitgebreid bereik (500 m): Speciaal ontworpen voor G.652 enkelmodusvezel, waardoor cross-row en cross-hall connectiviteit mogelijk is die SR8 niet kan bereiken.

• Energie- en warmte-efficiëntie: Gebouwd op een7nm DSP architectuur, de module optimaliseert het stroomverbruik (meestal < 16 W), wat cruciaal is voor het handhaven van een stabiele PUE (Power Usage Effectiveness) in AI-clusters.

• Toekomstbestendige breakoutcapaciteitDe DR8 is uniek geschikt voor breakout-configuraties, waardoor één 800G-poort kan worden aangesloten op twee 400G DR4- of acht 100G DR1-modules.

• Stabiliteit in één modus: In tegenstelling tot op VCSEL gebaseerde multi-mode-modules bieden 1310nm single-mode optica een superieure signaalstabiliteit en een lagere dispersie over de afstand.

In een industriële AI-netwerkscenario is de800G QSFP-DD DR8is in de ruggengraatslaag van de stof geplaatst.

• Installatie: Bij het aansluiten van 800G-switches moeten ingenieursAPC (Angled Physical Contact) MPO-kabelsom de degradatie van het signaal veroorzaakt door hoogreflectante PAM4-signalen te voorkomen.

• Verenigbaarheid: Onze modules worden strikt getest op Arista, Cisco en NVIDIA/Mellanox platforms om 100%Voldoen aan EEPROM/I2Cen naadloze integratie metCMIS 5.0instrumenten voor toezicht.

• Scenario's voor uitbreken: Door gebruik te maken van een single-mode MPO-to-LC breakout kabel, dient de 800G DR8 als een high-density "hub", die het beheer van kabels in de meet-me-ruimte vereenvoudigt.

V1: Wat is de maximale transmissieafstand van de 800G DR8?A: De 800G DR8 ondersteunt een maximale lijnlengte van500 meter.Het systeem is gebaseerd op de standaard G.652 single-mode fiber (SMF), waardoor het ideaal is voor campus-schaal datacenter-interconnecties.

V2: Is de 800G DR8 compatibel met MPO-12 of MPO-16?A: Het hangt af van de specifieke hardwareversie.MPO-12/APCInterface voor 8-kanaal transmissie, maar sommige high-density versies kunnen MPO-16 vereisen.

V3: Kan ik een 800G DR8 aansluiten op een 800G SR8?A: Nee. Deze modules zijn onverenigbaar omdat ze verschillende golflengten (1310nm versus 850nm) en verschillende vezeltypen (Single-mode versus Multi-mode) gebruiken.

V4: Ondersteunt deze module Digital Diagnostic Monitoring (DDM)?A: Ja, het ondersteuntDDM/DOMvia de CMIS-interface, waardoor de temperatuur, spanning en het Tx/Rx optische vermogen in realtime kunnen worden gecontroleerd.

V5: Wat zijn de voordelen van Silicon Photonics in 800G DR8?A: Silicon Photonics-versies bieden vaak een lagere kosten per bit en een betere thermische betrouwbaarheid in vergelijking met traditionele EML-lasers, met name in 800G-switchomgevingen met een hoge dichtheid.

V6: Welke garantie is er voor de 800G DR8?A: Wij bieden een3 jaar beperkte garantiede technische ondersteuning gedurende de gehele levensduur, met inbegrip van compatibiliteitscontrole en firmware-updates voor verschillende leveranciers van switches.

De800G QSFP-DD DR8is de definitieve oplossing voor high-bandwidth, mid-range single-mode connectivity in het AI-tijdperk.Het zorgt ervoor dat uw netwerk klaar is voor het volgende decennium van datagroei.
